图 1

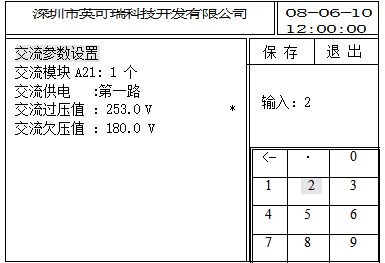

如图 1所示，可设置交流供电是第一路供电、第二路供电还是两路同时供电，以及交流过压值和交流欠压值。设置交流供电方式时，先点触主窗区的“第一路”，此时在其后会显示“*”符号，表示本设置栏被选中，若再次点触，将变为“第二路”，下次点触变为“双路”，直到您想要设置的参数为止。设置交流过压值时，先点触过压值后面的参数“253.0”，使其被选中，然后在数字键盘中输入欲设定的参数值，设置好以后，可点触“保存”按钮来保存您所设置的数据，或点触“退出”不保存退出“交流设置”，此时交流设置参数将恢复以前的数值。



图 2

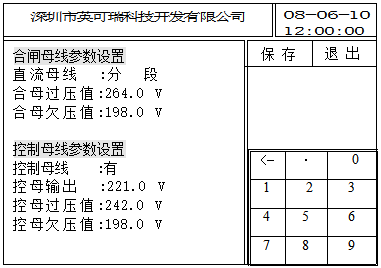

如图 2所示，可设置直流母线分段或不分段、控母输出电压、合母过压值、合母欠压值、控母过压值、控母欠压值。



图 3

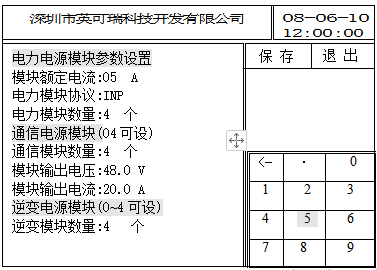

设置 如图 3所示，电力模块个数设置范围为1~16。模块额定电流为系统所配的模块最大额定输出电流，为枚举设置参数，从5A、10A、20A、30A、40A可选。电力模块通讯协议为INP及MODBUS协议可选，如配我司-9、-10后缀的模块，则用MODBUS协议，如用-6、-8后缀的模块，则及INP协议。

通信电源模块要求所配的模块地址从21开始，并模通信模块协议固定为INP协议；逆变电源模块通讯地址从128开始，并逆变电源模块协议固定为MODBUS协议。



图 4

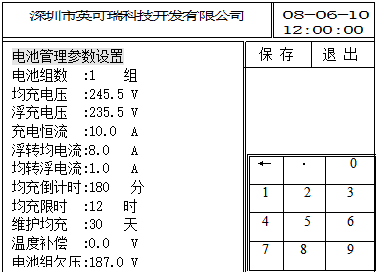

如图 4所示，可设置电池组数（最多2组）、均充电压、浮充电压、充电限流值、转换电流、均充延时、均充限时、维护均充时间、温度补偿系数、电池欠压值。

“充电恒流”值是电池充电时的恒流值，此参数的设定要根据使用的电池容量及特性来设置。

“浮转均电流”是电池浮充转均充的判据之一，当电池电流持续1分钟达到此转换电流点时，系统转为均充。

“均转浮电流”是电池均充转浮充的判据之一，当电池均充电流下降到转换电流点时，再经过“均充倒计时”时间，则自动转为浮充充电。



图 5

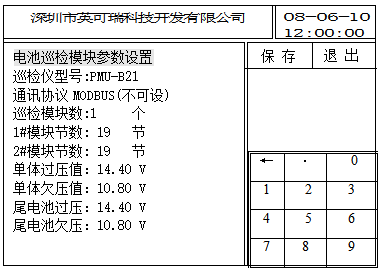

如图 5所示，可设置巡检组数、电池节数、单体电池过、欠压值以及尾电池过欠压值。最多可配2个24节巡检PMU-B21，或2个54节巡检PMU-B3，或1个108节巡检PMU-B4，检测111节单体电池电压及1个电池环境温度。



图 6



 绝缘监测

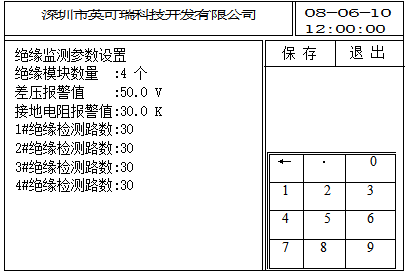

如图 6设置绝缘检测模块数、对地电阻报警值及每个绝缘模块的支路检测数。最多可带4个绝缘模块，绝缘6模块的型号可为PMU-J1及PMU-J2，最多的支路检测数为128回路。



图 7

可设置系统的通信地址、通信波特率、奇偶校验位、通信协议，波特率的设置方法是先选中“通信速率”，即点触“1200”，再次点触该位置，将变为“2400”、“4800”、“9600”，直至您想要设置的速率值为止，然后按“保存”。通信协议可选择MODBUS协议或CDT规约。

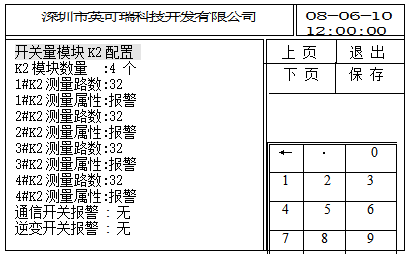

开关模块主要配置直流系统的所配的开关量模块PMU-K2的数量及检测支路数，并可设定其为报警或状态显示。其中通信开关报警及逆变开关报警为定义本系统有无测量通信开关或逆变开关，具体定义见开关量K2定义表。



图 8

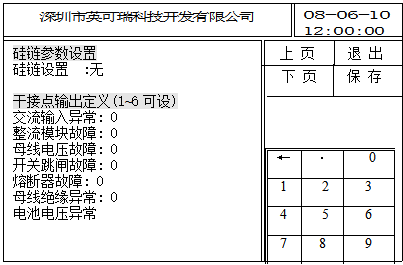

在开关模块点击下页，则可进入到硅链及故障接点输出定义。当有硅链时，其输出的控制结点在1#K2的4、5、6干接点位置，并按2-2-1或4-2-1的接线方式控制硅链。故障接点可定义在1~6位置，对应为1#K2的1~6号干接点。如系统配有硅链时，则4~6专用于硅链控制信号。

交流异常故障包括：交流输入异常，交流防雷故障、交流开关1~5跳闸；

整流模块故障包括：所有整流模块故障报警及通讯中断报警；

母线电压故障包括：母线电压异常，电池组电压异常；

开关跳闸包括：直流馈出开关跳闸；

熔断器故障包括：电池熔断器1、2故障；

母线绝缘故障包括：绝缘仪支路绝缘异常、绝缘继电器报警；

电池电压异常包括：电池组电压过低、单体电池电压异常；



图 9

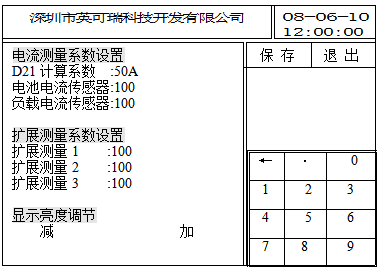

如图 9系数设置中可设置直流采集模块D21电流计算系数数、电池电流测量传感器、负载电流测量传感器、及三个扩展测量用传感器的转换量程。此些参数关系到电流测量及扩展测量的准确性。

D21电流计算系数则需与系统所配的D21计算系数相匹配，有50及1000两个可选。

电池电流传感器及负载传感器为设系统使用的电流传感器规格，如使用200A/5V规格时，则将电池系数设为200即可。

在系数设置页中可调整液晶显示屏的亮度，此项不需要保存即生效。



图 10

在其他界面中可设系统时间及密码，及报警蜂鸣器的工作方

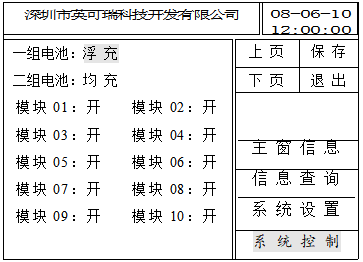

如图 11可控制电池的充电方式（均充、浮充）和模块的开、关机。按下保存后，控制生效。

图 11
