液晶屏监控模块PMU-S31产品说明（一）
索引：PMU-S31,监控单元,英可瑞直流屏,直流屏监控模块 发布日期：2022-06-27
1、液晶屏监控模块PMU-S31外观图及尺寸图
PMU-S31监控外形如图1所示:
图1 PMU-S31 监控模块外形图
PMU-S31监控模块开孔尺寸如图2 所示:
图2 开孔尺寸图（单位：mm）
面板固定孔由76.1mm与465mm两个尺寸确定，箱体开孔尺寸由78mm与342mm两个尺寸确定。
2 、液晶屏监控模块主要参数与特性
PMU-S31监控单元主要性能参数：
● 工作电源：85V~320VDC，176V~264VAC
● 最大功耗：≤10W
● 工作温度：-5℃~40℃
● 海拔高度：≤2500m
● 内部通信端口：RS485
● 后台通信端口：RS485和RS232
● 电池管理：自动均浮充转换
充电限流
定时均充
温度补偿
● 控制功能：高频整流模块开、关机
高频整流模块限流调节
高频整流模块电压调节
电池均/浮充转换
● 告警功能：可为告警量设定继电器输出（1～6）
蜂鸣器声音告警
● 硅链调压功能：可设置为5级或7级硅链
● 绝缘强度：通信端口对机壳耐压500VAC/1Min
电源端口对机壳耐压2000VAC/1Min
电源端口与通信端口耐压2500VAC/1Min
PMU-S31监控模块性能特点：
● 符合高等级的抗扰度国际标准，工作稳定可靠
● 设置数据密码保护，保证设备维护、操作权限
● 大屏幕液晶中文显示，界面友好，易操作
● 监控可同时管理两组电池，并可监测两段母线参数
● 提供RS232、RS485硬件接口，可方便接入远程监控系统
● 对比度可通过键盘方便调节
● 支持CDT、MODBUS规约，易于接入远程监控系统
监控模块接口如图3 所示:
图3 监控模块接口

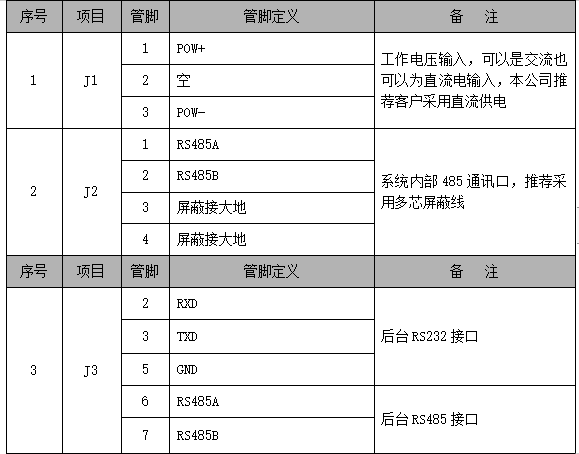

监控模块接线定义如下表1所示:
表1 监控模块接线定义

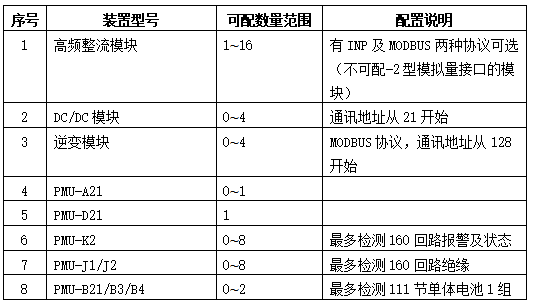

3、 液晶屏监控模块最大配置表
