PowerMaster智能高频开关电力操作电源系统工作原理及产品特点
索引：高频开关电源,电力操作电源系统,智能高频开关电源系统,艾默生开关电力操作电源 发布日期：2022-07-11
艾默生电力操作电源组件主要为合作厂家提供，适用于合作厂家利用组件组成一定容量配置的直流系统，应用于发电厂、水电站、各类变电站和其他需要直流供电的场合中。
艾默生电力操作电源组件具有以下特点：
• 多种容量充电模块选择，实现一定容量配置的性能价格比；
• 110V/220V电压输出，方便系统的配置选型；
• 充电模块采用自然冷却方式，统一接口方式，设计简单，通用性强；
• 具有输出电压和电流平滑调节的功能 ；
• 充电模块智能控制，提供数据通讯接口；
• 充电模块硬件低差自主均流，保证系统的可靠运行；
• 分散多级监控系统，实现监控系统的简单可靠；
• 模块化结构，组屏简单，配置灵活；
• 组件配套齐全，可以提供全方位的解决方案。
艾默生电力操作电源系统的组成形式
电力操作电源系统的基本组成部件有以下部分，其基本功能如下：
• 充电模块
完成AC/DC变换，实现系统最为基本的功能；
• 交流配电
将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换。
• 直流馈电
将直流输出电源分配到每一路输出。
• 配电监控
将系统的交流、直流中的各种模拟量、开关量信号采集并处理，同时提供声光告警。
• 监控模块
进行系统管理，主要为电池管理和实现后台远程监控。
艾默生公司同时提供下列组件，在增加某一组件时，系统可以进行相应的功能扩展：
• 绝缘监测仪
实现系统母线和支路的绝缘状况监测，产生告警信号并上报数据到监控模块，在监控模块上显示故障详细情况。必须和监控模块配套使用。
• 电池监测仪
支持单体电池电压监测和告警。单个电池监测仪最多可以监测50节电池。必须和监控模块配套使用。
利用艾默生电力操作电源组件可以方便的进行组合，实现模块化的设计，组成不同容量的系统，其基本组成形式如图1所示（以35接线方式为例）：
图1 电力操作电源的基本组成形式
在实际设计过程中，用户可能要求不同接线方式以满足其要求，采用艾默生公司提供的核心组件，可以按照以下8种标准接线方式组屏：
单电池组、单母线分段：
无降压装置 GZDW30，见图 2
有降压装置 GZDW32，见图 4
有降压装置 GZDW34，见图 6
单电池组、单母线不分段：
无降压装置 GZDW31，见图 3
有降压装置 GZDW33，见图 5
有降压装置 GZDW35，见图 7
双电池组、双组充电模块、双监控模块、单母线分段：
无降压装置 GZDW40，见图 8
有降压装置 GZDW42，见图 9
图中各个字符代表的含义为：
HK—合闸回路输出开关 QK—切换开关
KK—-控制回路输出开关 KM—控制母线
HM—合闸母线 Mn—第n个充电模块
RD—熔断器 HL—霍耳电流传感器
YB—直流电压采样盒

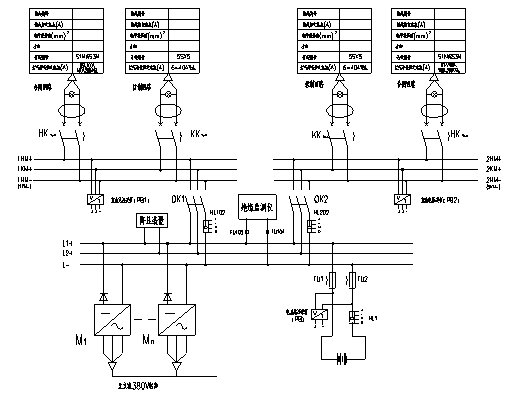

图 2 GZDW30接线方案
图 3 GZDW31接线方案

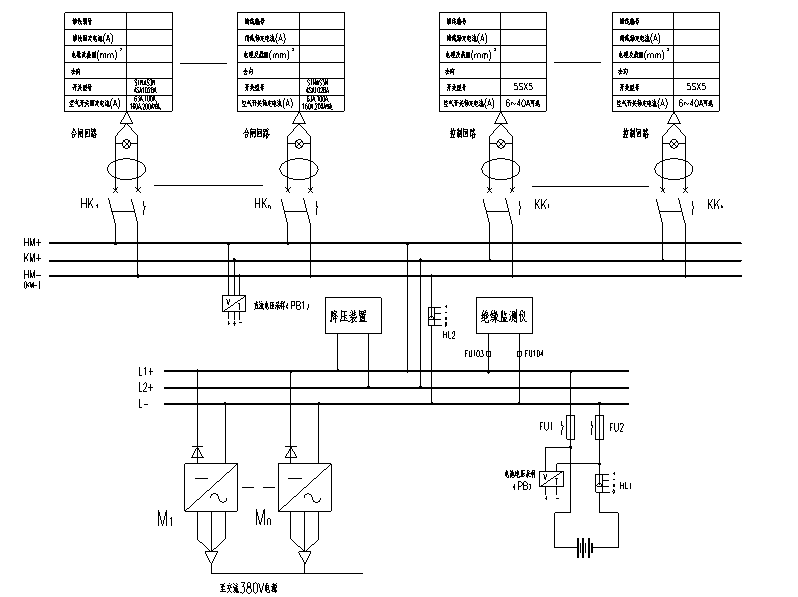

图 4 GZDW32接线方案

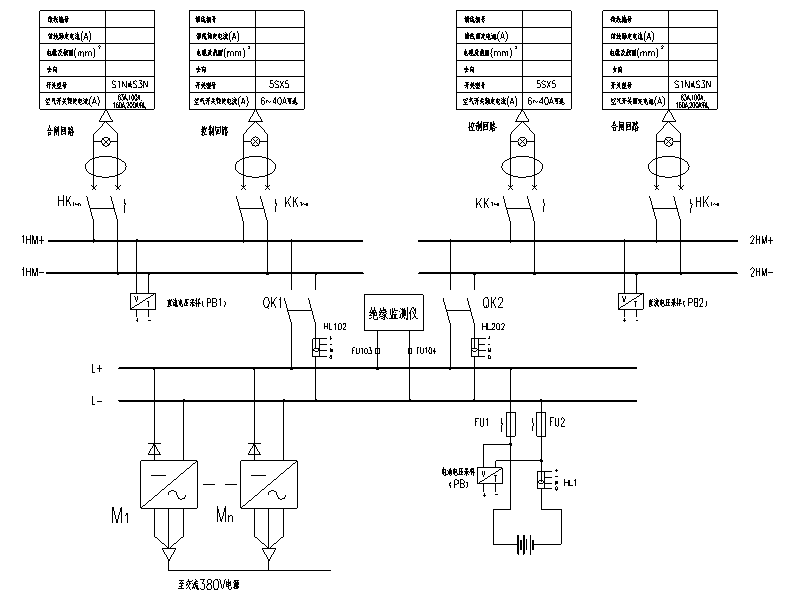

图 5 GZDW33接线方案

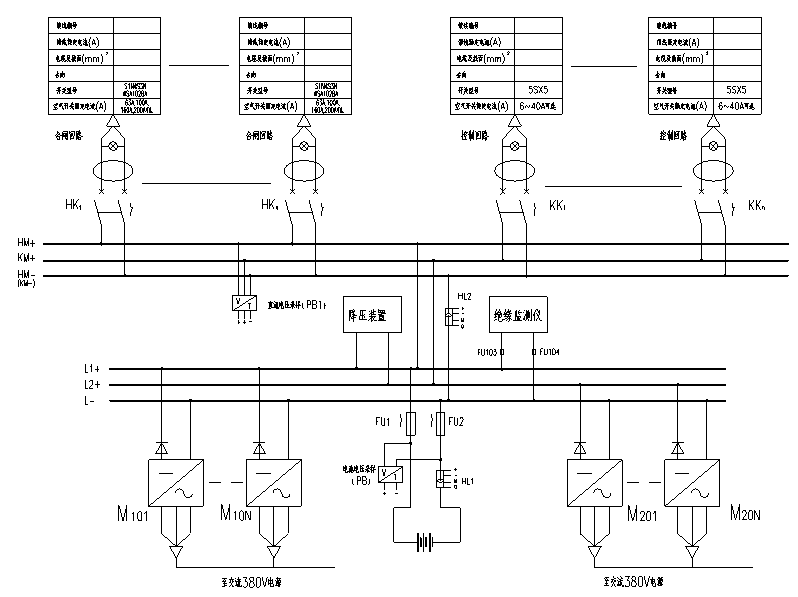

图 6 GZDW34接线方案
图 7 GZDW35接线方案

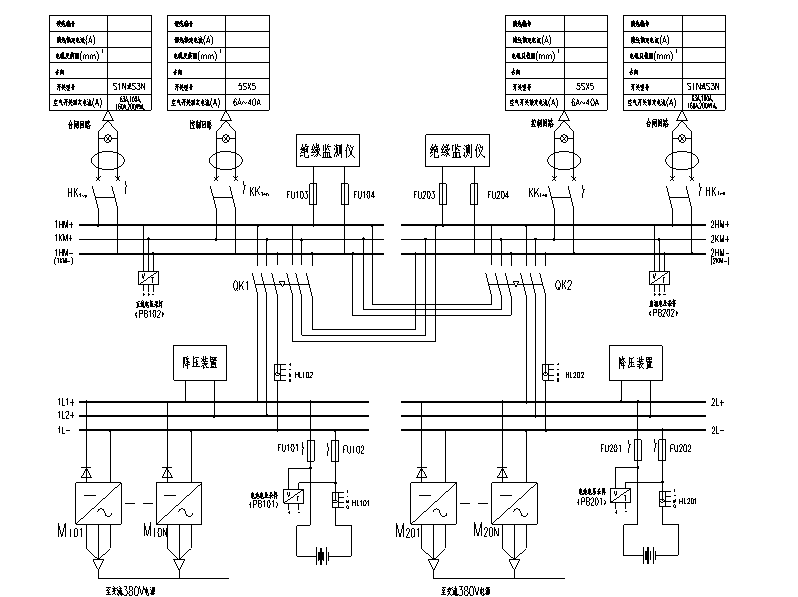

图 8 GZDW40接线方案

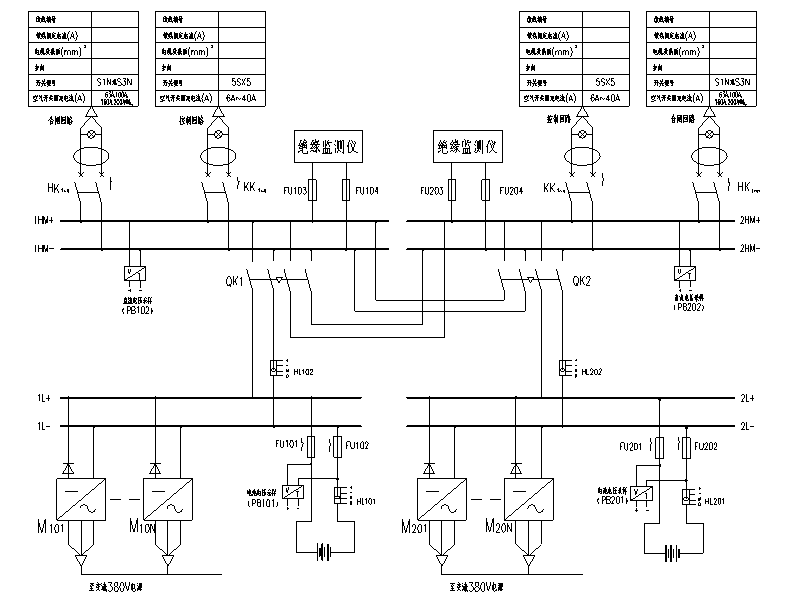

图 9 GZDW42接线方案

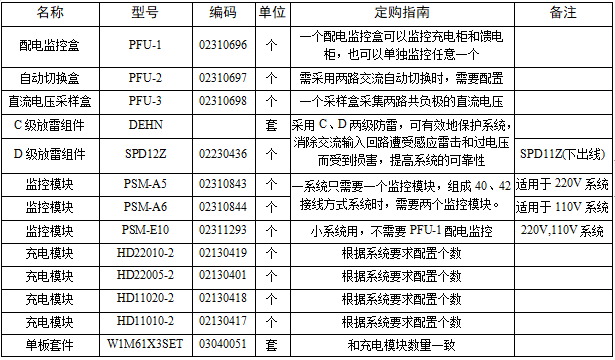

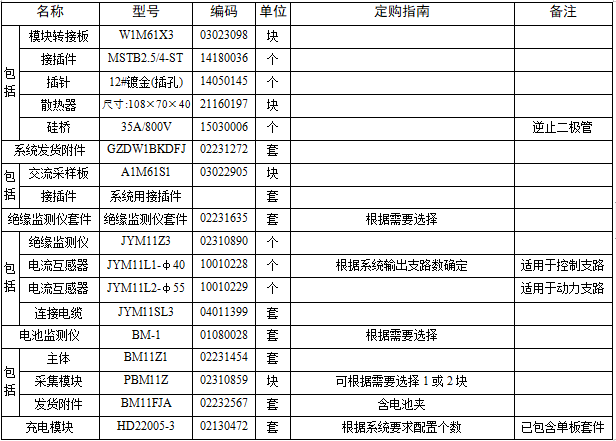

1.3 艾默生组件清单
以下提供艾默生电力操作电源的组件清单，以方便设计和生产中使用：
