PMU-S21一体化监控模块接口介绍

索引:PMU-S21,英可瑞直流屏,一体化监控模块,直流屏监控模块    发布日期:2022-07-25

PMU-S21沿用PMU-S31的外形和尺寸,请参考液晶屏监控模块PMU-S31。大屏幕LCD液晶显示,配合前板按键,可完成设置、查阅、显示、事件记录等各项功能。

监控模块接线采用螺栓压接型端子,十分方便。各项接线集中在后背板完成。

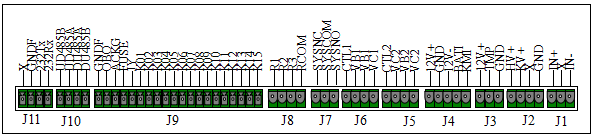

1 监控模块PMU-S21后背板如图1所示:

直流屏监控模块
图1  PMU-S21监控模块后背板图
后背板中部的J1~J11用于系统的信号采集以及告警量输出,各端子定义如1表所示:

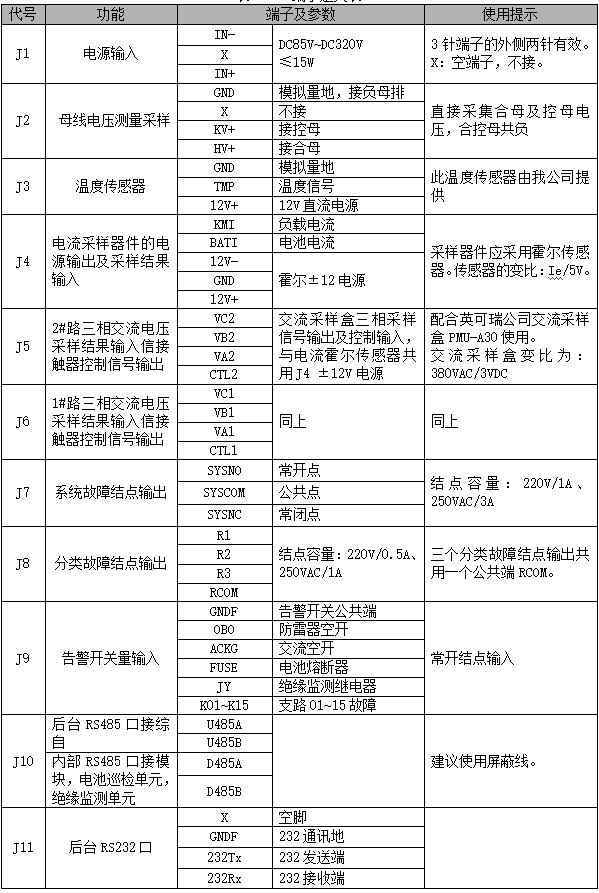

表1 端子定义表
直流屏监控模块

2 一体化监控模块采集量说明
监控模块是系统的数据处理中心,整个系统的数据量可分为模拟量和开关量两大类。
A.模拟量
两路交流三相电压:由交流电压采集盒PMU-A30采集;
直流母线(HM、KM)电压:直接将电压信号接入到监控模块,监控模块自身完成采集;
负载、电池电流:由霍尔传感器采集;
电池组环境温度:在需要启用温度补偿功能的情况下,利用我公司提供的温度传感器采集。
B.开关量
馈出支路告警开关量输入;配电告警开关量输入;系统故障告警开关量及交流互投控制信号输出;
开关量通过判断开关量对应结点与公共端GNDF的接通与否判断其状态;
各类数据的采集由相应的采样部件完成并上传到监控模块,由监控模块完成隔离、转换、运算并控制下游设备响应,完成电池的智能化管理以及系统的监控;
监控模块还可提供声光告警输出,用户可通过信号灯、蜂鸣器使用该功能。
