PMU-S21一体化监控模块端子连接说明

索引:英可瑞,PMU-S21,一体化监控模块,英可瑞监控模块    发布日期:2022-07-27

 1、交流电压采样盒(PMU-A30)的连接



 监控模块端子连接

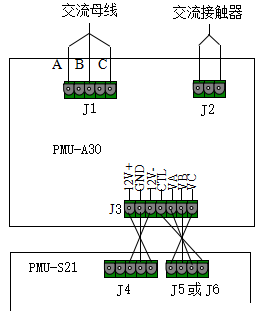

图1  PMU-S21监控和交流采样盒PMU-A30的连接

交流采样盒PMU-A30可采集到一路三相交流电压值,当系统两路交流参数都需要采集时,要配置两个PMU-A30交流采样盒。交流采样点要在接触器的前端,每个交流采样盒都有一个结点控制输出端子,利用此结点可做到两路交流的互投。互投时,交流一路优先,当一路交流电压正常时,系统会自动切换到一路交流供电,只有当一路交流电压出现异常时,且此时第二路交流电压正常,系统将第二路交流电投入工作。交流电压的正常电压范围值可在监控模块上设置。要求电压正常偏差范围值不超过±20%。
交流采样盒PMU-A30交流部分与输出交流采样信号完全电气隔离,绝缘电阻大于10MΩ,耐压达到2500VAC/1MIN
交流采样信号的要求:
● 交流输入:三相三线
● 变比:Uin/Uout=380VAC/3VDC

2、霍尔传感器的连接
河北保定霍尔电子公司的100A传感器在本系统中的应用电路如图2 所示:
监控模块端子连接
图2  PMU-S21监控和电流霍尔的连接

电流采用霍尔传感器实现检测的电器隔离,对霍尔传感器基本参数推荐如下:
● 供电电源:±12V
● 输出信号极性:双极性
● 输出信号幅度:±5VDC
● 量程:100A(根据实际需要选取)

注意:
A.控母电流霍尔传感器安装正方向应与负载电流同向;
B.电池电流为充、放双向,传感器安装正方向应与电池充电电流同向,保证充电电流为正,放电电流为负。

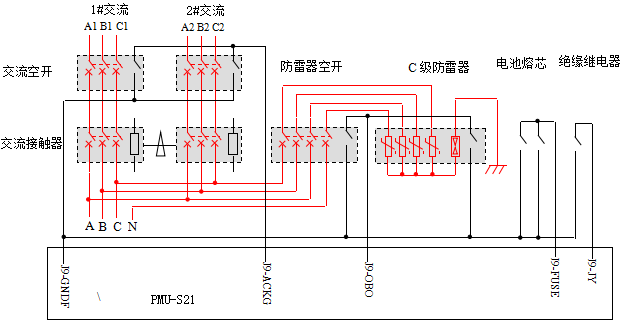

3、告警开关量的连接(一)
监控模块可采集系统的开关量
● ACKG: 交流空开跳闸,空开常开告警结点;
● OBO: 防雷器故障,防雷器辅助常开结点;
● FUSE: 蓄电池熔丝断,两只熔断信号管的常开结点并联接入;
● JY:     绝缘故障告警,绝缘监测设备告警输出常开结点。

监控模块端子连接

注意:
交流接触器的辅助结点无须接入。

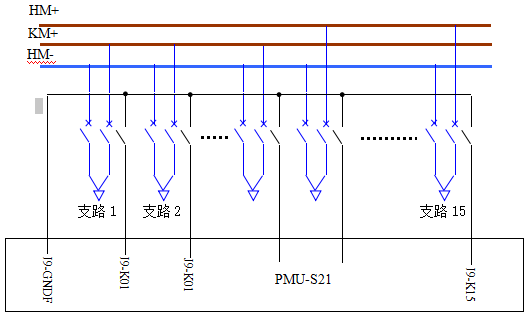

4、告警开关量连接(二)
本部分是直流馈出支路告警开关量的采集连接。各告警支路开关量为常闭结点接入,最多可接入15路。
 监控模块端子连接


5、硅链控制接线图
当将监控中的R1~R3三个干结点的工作方式设置为硅链控制时,监控可根据采样的控母电压和设定的控母电压,自动控制硅链调节。由于监控自身的干结点输出继电器的容量很小,220V/0.2A,因此必须接中间继电器,中间继电器的续流二极管必须接入,否则容易损坏干结点,5级和7级硅链的接线如图3 所示:

硅链控制连接
图3  硅链控制连接

注意:
R1、R2、R3短接的硅链的个数要从小到大排列。
