一体化监控模块PMU-S21操作及调试

索引:英可瑞,PMU-S21,一体化监控模块,英可瑞监控模块    发布日期:2022-08-01

PMU-S21监控键盘共有21个按键功能介绍

<F1,F2,F3,F4>共4个功能键用来对菜单进行翻屏;
<0~9>个数字键和小数点<.>用来输入设置数据,密码和选择菜单;
<设置>键用来对非数字输入的设置数据进行选择;
<清除>键删除错误的输入数据或密码;
<▲、▼>键用来移动光标;
<确认>键用来确认输入数据或密码;
<复位>键用来复位手动复位监控器。

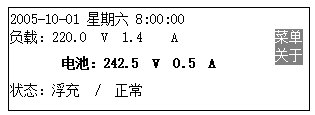

在确认接线无误后,给监控模块上电运行,出现下示画面,表示设备正常。
按菜单<F2>键,则出现如下的主菜单屏:
在系统信息按关于<F3>键查看监控的软件版本号
在主菜单屏按<1>键查看系统当前交流、直流和电池组数据:

如果设定<交流>为[1路],则没有2#交流数据。
显示当前状态持续的时间,图示表示当前为均充状态,已持续5小时30分。

如果设置<电池仪>为[无],则没有电池单体数据。

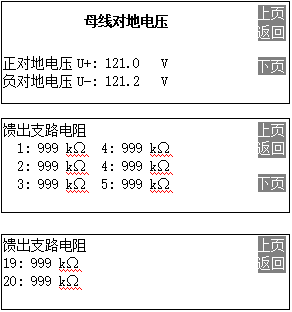

如果<绝缘仪>设置为[无],则没有对地电压和电阻的菜单。
在主菜单屏按< 2 >键查看充电模块当前数据:

如果系统配置有多个模块按下页可查看后续的模块数据。
在主菜单屏按<3>键可查看系统当前告警数据

在主菜单屏按<4>键可查看系统历史告警数据
在主菜单屏按<5>键弹出密码输入菜单:
如果输入维护级密码02051并按<确定>键,则进入系统配置菜单,可对显示语言、系统类型、模块个数、电池巡检单元个数、绝缘监测单元个数、馈出支路数等系统配置信息进行设置:

<直流屏厂家>可通过<设置>键选择 [ 英可瑞智能/英可瑞半智能/半智能PMU-M2 ]
按<确定>键保存
<模块电流>可通过<设置>键选择 [ 5A/7A/10A/20A/40A ]
按<确定>键保存
<模块个数>可通过<0~9>数字键输入实际个数。按<确定>键保存。范围[1,12]
<模块组数>可通过<0~9>数字键输入实际个数。按<确定>键保存。范围[0,4]

注意:
当直流屏厂家选择[英可瑞智能]时,组数设置被忽略,当直流屏厂家选择[英可瑞半智能]及[半智能PMU-M2]时,组数设置有效,该设置的值必须等于系统配备的模块监控板的个数.当设为[英可瑞半智能]时,由于一块模块监控板能监控5个模块,因此必须有:模块个数=组数×5,实际没有被接入的模块将运行状态设置成关机(参见系统控制),而设为其他型式时,模块个数则为实际个数值。

交流可通过<设置>键选择 [ 1 路/2 路 ]。按<确定>键保存
电池仪和绝缘仪可通过<设置>键选择 [ 无/有 ] ,按<确定>键保存
干结点可通过<设置>键选择 [ 告警输出/硅链控制 ] ,按<确定>键保存
当选择[ 告警输出 ],R1~R3干结点作为告警分类输出,在告警设置中可配置每类告警输出的干结点号,当选择[ 硅链控制 ]时,R1~R3干结点作为硅链控制用,告警设置中干结点号设置无效。

路数可通过<0~9>数字键直接输入实际的实际检测的路数
按<确定>键保存。范围[0,15]
接入方式可通过<设置>键选择 [ 常开 / 常闭 ],按<确定>键保存
当选择[ 常开 ]接入时,如果节点闭合则报警,当选择[ 常闭 ]时,如果节点断开则报警
单体个数可通过<0~9>数字键直接输入实际的个数。按<确定>键保存。范围[1,19]
当<电池仪>设置成[ 无 ]时,该设置被忽略不起作用

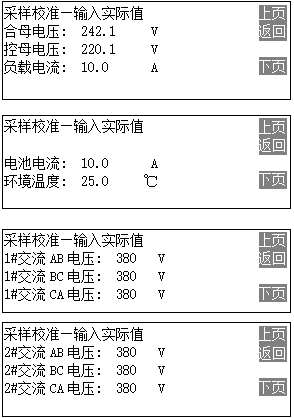

在系统上电运行时,如果某个信号的实际值和显示值的误差超出了采样精度,则需要对采样进行校准,校准时用万用表或电流表测量实际值,然后在对应的信号中输入测量的实际值,再按<确定>键对该信号进行校准。

注意:
校准时,最好将监控设置为手动运行(参照下面的手动运行的操作)。

在此菜单下,按<确定>键时,所有设置数据恢复到缺省值。

在此菜单下,按<确定>键时,可将电池组当前的剩余容量恢复到标称容量C10的值。

如果用户忘记密码,可在此菜单找回。
在密码输入菜单:

如果输入维护级密码用户设定的密码(缺省用户密码为<11111>)并按<确定>键,则进入用户设置选择菜单:

可对各个信号的报警限,电池管理自动运行参数,远程通讯通道参数,时间等设置量进行设置,并可控制系统的运行方式,可手动控制系统对电池进行均浮充。
在用户设置选择菜单中按<1>键,则进入门限设置菜单:

在<干结点>设置为[硅链控制]时,则控母电压设定值作为硅链调节基准值,否则该设置被忽略不起作用。
如果模块具有软件过压保护功能,则当模块输出电压大于等于<模块电压上限>时,模块自动关机,对系统设备进行保护。如果模块不支持软件过压保护,则该设置被忽略不起作用。

如果<绝缘仪>设置成 [ 无 ] 时,则没有该页菜单。

如果<电池仪>设置成 [ 无 ] 时,则没有该页菜单。

注意:
监控系统始终将最后一节电池认为是尾电池,如果尾电池的电压与其它单体的电压不同,则尾电池的门限需要单独设置,如果尾电池的单体电压与其它单体电压相同,则将这两个门限值设置成一致即可。

在用户设置选择菜单:

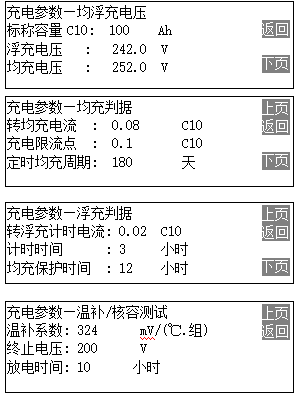

按<2>键,则进入电池组充电设置

在用户设置选择菜单:

按<3>键,则进入其它设置:

每类告警可通过<设置>键选择 [ 告警/不告警 ] ,按<确定>键保存
当选择[告警]时,如果产生该类告警,则弹出<当前告警菜单>,系统故障输出干结点<SYSNO,SYSCOM>闭合,如果<告警>设置成[ 鸣叫 ],则蜂鸣器鸣叫,如果<告警>设置成[ 静音 ],则没有蜂鸣器声音。
每类告警可通过<设置>键选择 [ 无/1/2/3 ]选择干结点输出,按<确定>键保存。
如果设置该类告警的干结点输出号,且<干结点>设置成[告警输出]时,则相应的干结点输出<Rn,RCOM>闭合,如果<干结点>设置成[硅链控制]时,则干结点设置不起作用。

修改系统时间,每输入一个时间,必须按一次<确认>键保存设置。

注意:
如果系统时间设置不正确,则历史告警中的时间可能不能真实反映告警发生的时间。

在用户设置选择菜单:

按<4>键,则进入系统控制菜单:

可通过<设置>键选择 [ 自动/手动 ] ,按<确定>键控制动作生效
当选择[自动]时,系统自动完成电池组的均浮充管理
当选择[手动]时,系统处于手动运行方式,由用户控制模块的输出。

可通过<设置>键选择 [ 浮充/均充/核容测试 ] ,按<确定>键控制动作生效。
手动控制模块输出浮充电压/均充电压/放电终止电压
如果选择[核容测试],则系统将模块输出电压调节到<终止电压>设定的值上,电池开始放电,如果电池电压放到<终止电压>或放电的时间达到<放电时间>的设置值,则系统对模块输出限流,并将模块输出电压调节到<均充电压>设置值上,自动对电池完成<放电->均充->浮充>,完成电池的核容测试。
如果<运行方式>选择[自动],则没有该菜单。

手动控制模块[开机/关机]运行。
如果<运行方式>选择[自动],则没有该菜单。
  注意:
如果<直流屏厂家>选择[英可瑞半智能]时,模块个数=组数×5,模块监控板的有些位置可能实际没有接入模开,则将该位置的模块设置成关机。在<直流屏厂家>的其它设置中该控制也可直接控制模块动作。该设置是存盘参数,在有实际有模块时必须将该参数设置成[开机]。否则模块会一直被监控关机。

调试步骤:
1、系统上电后首先设置维护级参数,然后复位监控。
2、设置用户级参数,并将告警级别设置中的所有告警设置成告警。
3、查看系统是否存在告警,如果有告警,则根据告警检查系统接线或设置。
4、如果系统没有告警,检查各模拟量是否正常。
5、检查充电模块数据,电池巡检单元数据,绝缘监测单元数据是否正常。
6、进行充电管理调试。
