交流监控单元PMU-A21说明

索引:PMU-A21,交流监控单元,英可瑞交流监控    发布日期:2022-08-03

1  PMU-A21交流监控单元结构尺寸图

 直流屏监控模块

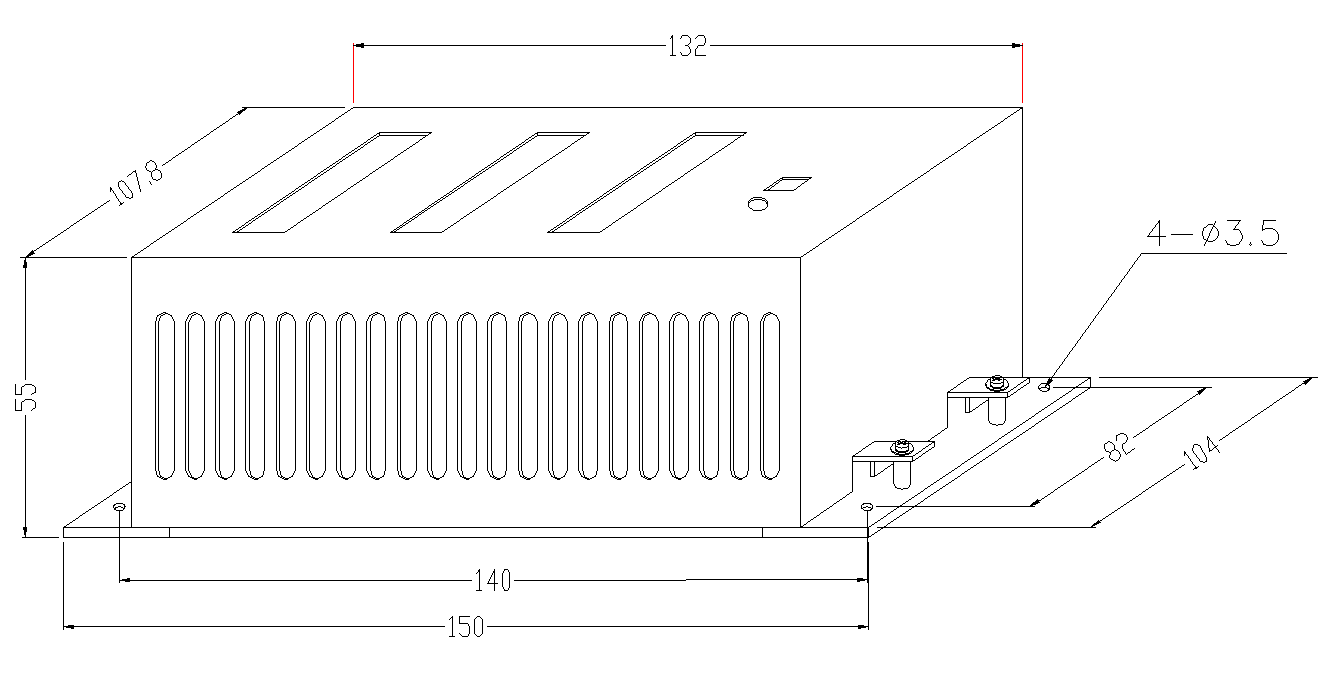

1 PMU-A21监控单元外形图(单位:mm)

2 交流监控单元基本功能
交流监控单元采用八位单片机,负责测量两路三相的交流相电压,并根据交流电压来自动切换两路交流接触器。交流监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下:
● 测量两路三相交流电压
● 根据交流电压的状态自动切换两路交流接触器
● 测量一相交流工作电流
● 测量两路接触器的工作状态、防雷状态、五路交流空开状态
● 通过RS485通信总线与系统监控模块完成数据交换
● 可设两个通讯地址,并有自定义INP协议及标准MODBUS-RTU协议可选

3 交流监控单元参数特性
PMU-A21监控单元性能参数
● 供电电源:85V~320V(DC),176V~264V(AC)
● 额定功耗:≤10W
● 工作温度:-5℃~40℃
● 海拔高度:≤2500m
● 模拟量测量路数:7路(交流量)
● 交流电压测量精度:±1%
● 开关量输入路数:8路(无源常开结点)
● 结点输出路数:2路(额定电流5A)
● 绝缘强度:通信端口对机壳耐压500VAC/1Min
其他端口对机壳耐压2500VAC/1Min
交流端口与工作电源端口耐压2500VAC/1Min。
直流屏监控模块

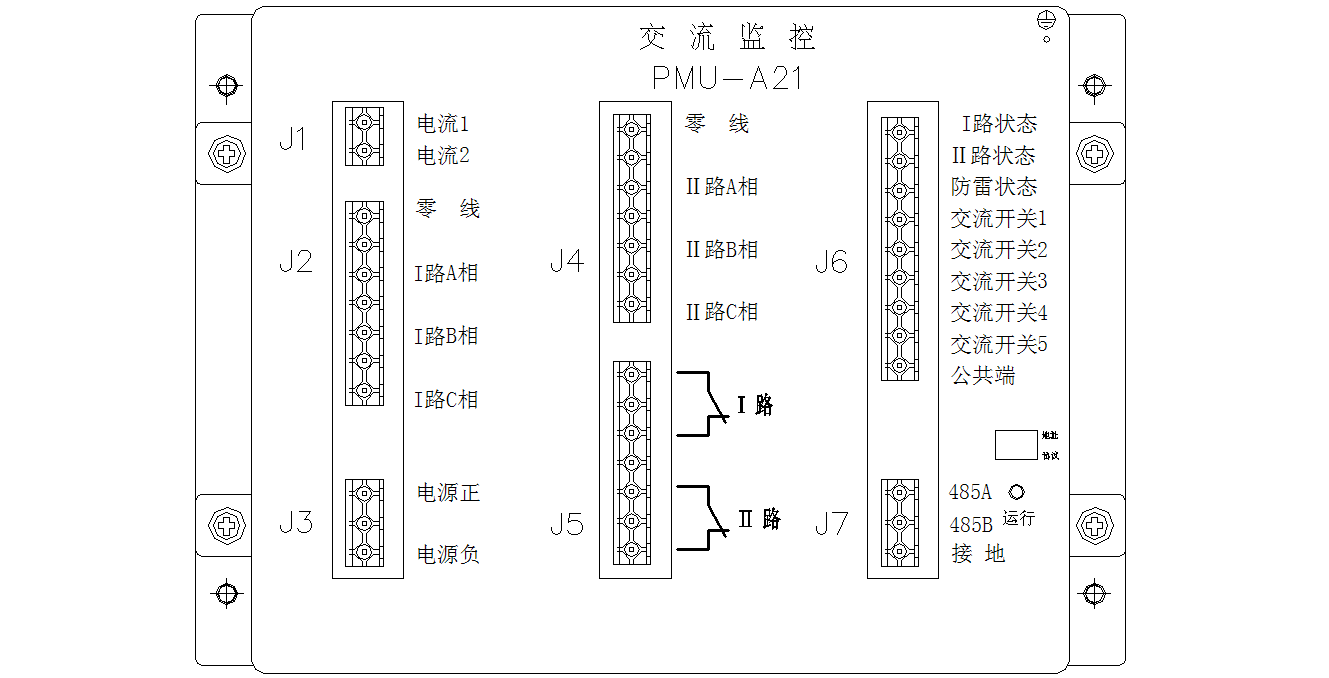

2 PMU-A21监控单元接口

监控单元接线定义如表1所示:

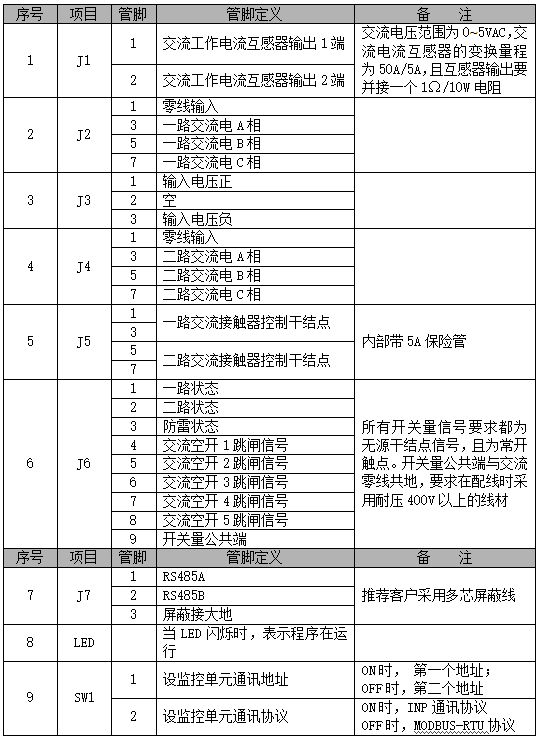

表1监控单元接线定义
直流屏监控模块


交流监控单元的接线图如3所示:

直流屏监控模块

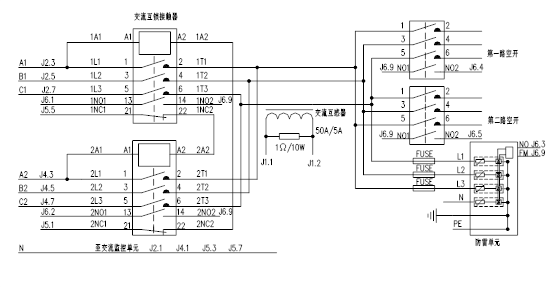

图3 PMU-A21监控单元接线图

上图为交流配电基本原理图,交流进线经过两个交流进线空开后(图中没有标出),进入接触器的进线端,同时接入交流监控单元的交流电压采样端。经过接触器的选择后,用一个50A/5A的交流电流互感器采样交流工作电流。交流部分采用一个避雷器来吸收雷电残余电压,防雷单元配线要求参考避雷器使用要求。最后经过交流空开将交流电压送到模块配电。
交流监控单元工作原理及过程
交流监控单元采用8位CPU,通过A/D转换芯片将模拟量转换成CPU可以识别的数字信号,再经过CPU的运算,可测量出每相交流模拟量的实际值,CPU再根据当前的两路交流电压来完成交流的切换过程(CPU默认的交流相电压的正常范围值为220V±20%)。程序默认的交流切换的控制方式为一路为主,二路为辅。
交流接触器的互锁是通过硬件及软件的结合来完成。控制接触器1线圈的触点是经过接触器2常闭触点2NC1、2NC2和交流监控单元的控制结点J5.1、J5.3串联而成,同样,控制接触器2线圈的触点是经过接触器1常闭触点1NC1、1NC2和交流监控单元的控制结点J5.5、J5.7串联而成,过样,当某一路在正常工作时,由于它的常闭触点已断开,则另一路的起动线圈由于线路不闭合,则不能吸合而完成互锁功能。在软件方面,两路接触器控制触点永远不会同时吸合。

电压校正功能
监控单元内部只有一个侧位可调电位器,其标号为R4。当出现交流测量电压与实际电压值出现测量偏差时,可通过调整此电位器来实现监控测量值与实际值相一致。

注意:
监控单元在出厂时已用高精度万用表校好,请不要轻意调整此电位器。
