直流监控单元PMU-D21资料说明（二）
索引：本站原创 发布日期：2022-08-08
直流屏监控单元PMU-D21采用八位单片机,负责测量环境温度、母线、电池参数.PMU-D21监控单元通过RS485通信总线与直流电源系统的监控模块进行通信,完成数据交换。直流监控单元PMU-D21的功能如下：
电池电流测量采样
电池电流采集采用霍尔传感器以实现检测信号和高压直流信号的电气隔离，霍尔传感器的测量量程根据实际要求选取，如系统有两组电池，要求两组电池采样同一量程的霍尔传感器。要求使用的霍尔传感器参数如下.：
● 供电电源：±12V
● 输出信号极性：双极性
● 输出信号幅度：5VDC
● 量程：50A（可根据实际需要选取）

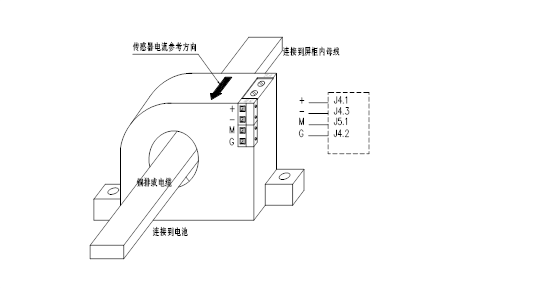

电池霍尔的安装和接线如图1所示:
图1 电流霍尔安装接线图
如果在调试过程中，出现没有负荷时，电流测量不为0，则用万用表测量电流霍尔传感器的G与M端电压，调整霍尔传感器的“零点”电位器，直到G与M端电压为0V。
注意：
1、霍尔传感器在出厂时都已经过严格的测试，请不要轻易调整此电位器。
2、电池电流霍尔传感器在安装时请注意电流方向，一定要保证电池在充电时，充电电流为正。
控母电流测量采样
控母电流采集同样采用霍尔传感器以实现检测信号和高压直流信号的电气隔离，霍尔传感器的测量量程根据实际要求选取，如系统控母分段，要求两段控母电流采样同一量程的霍尔传感器。要求使用的霍尔传感器参数如下：
● 供电电源：±12V
● 输出信号极性：双极性
● 输出信号幅度：5VDC
● 量程：50A（可根据实际需要选取）

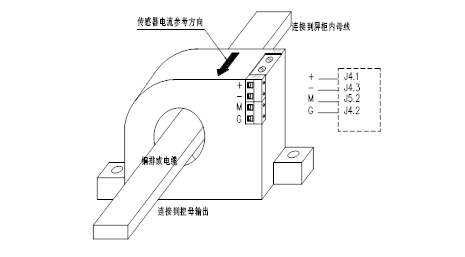

控母霍尔的安装和接线如图2所示:
图2 控母霍尔安装接线图
如果在调试过程中，出现没有负荷时，电流测量不为0，则用万用表测量电流霍尔传感器的G与M端电压，调整霍尔传感器的“零点”电位器，直到G与M端电压为0V。
扩展测量采样
本监控装置可检测3路扩展量，当系统有其他的一些设备如逆变器、通信模块电压电流需要测量时，可使用到扩展测量口。扩展测量采集采用霍尔传感器以实现检测信号和高压直流信号的电气隔离，霍尔传感器的测量量程根据实际要求选取，要求使用的霍尔传感器参数如下：
● 供电电源：±12V
● 输出信号极性：单极性
● 输出信号幅度：5VDC
● 量程：根据实际需要选取
温度测量
监控单元测量一路环境温度，温度传感器由我公司提供，配线长度为1.5米，该长度为确保温度传感器性能的最大长度，请不要延长配线长度或使用其它型号的温度传感器。系统电池管理中的温度补偿就采用此信号作为计算补偿电压的因素。
通信连接
本装置采用RS485通信方式，与系统监控模块完成数据交换。在连接通信线时，推荐用户采用两芯屏蔽线，装置485A与监控模块通信接口485A相连接，装置485B与监控模块通信接口485B相连接，将屏蔽层接大地。
监控单元接地
在监控单元上印有接地标志的地方，用户在系统配线时，要求将此点接至大地或系统共地点。
电压测量校准
当监控出现测量电压与实际值不一致时，可通过校正内部电位器校实现测量值与实际值相一致。在监控模块的内部，有一个可调电位器RV8，用来调整A/D转换基准，用四位半以上万用表测量ADREF与TP-GND间的电压，调整RV8使ADREF与TP-GND间的电压为5.000V。A/D转换基准校正后，再调测量电压不相一致的母线电压。内部有6个相对应的可调电阻，调整相对应的内容如表1所示：

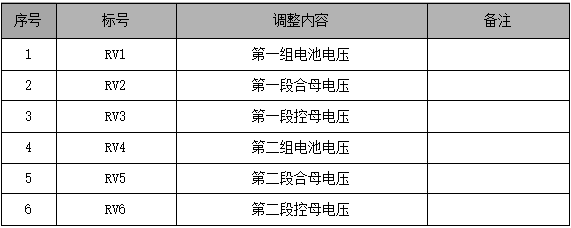

表1 电压测量校准
电流测量校准
当监控出现电流、扩展量测量值与实际值不一致时，先确认测量的系数调置是否正确。然后通过校正霍尔传感器的增益电位器实现测量值与实际值相一致。在监控模块的内部，有一个可调电位器RV8，用来调整A/D转换基准，用四位半以上万用表测量ADREF与TP-GND间的电压，调整RV8使ADREF与TP-GND间的电压为5.000V。A/D转换基准校正后，再调整相对应的霍尔传感器的增益电位器，最后达到电流测量值与实际值相一致。
