PMU-K2直流屏开关量监控单元
1、PMU-K2开关量监控单元结构尺寸图

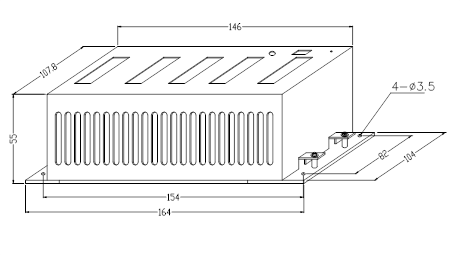

图1 PMU-K2监控单元外形图(单位:mm)
2、开关量监控单元基本功能
开关量监控单元采用八位单片机,负责测量40路开关量状态及7对干结点输出。开关量状态可通过设SW1拔码开关位置来选择常开或常闭输入两种结点,但要求所有状态量采用统一的输入方式。开关量监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下:
● 测量40路无源结点开关量
● 提供输入结点常开或常闭选择功能
● 提供一个常开及常闭的系统故障结点输出
● 提供6个常开结点输出
● 通过RS485通信总线与系统监控模块完成数据交换
3、开关量监控单元参数特性
监控单元性能参数
● 供电电源:85V~320V(DC),176V~264V(AC)
● 额定功耗:≤10W
● 工作温度:-5℃~40℃
● 海拔高度:≤2500m
● 开关量输入路数:40
● 结点输出路数:7路
● 绝缘强度:通信端口对机壳耐压500VAC/1Min
其他端口对机壳耐压2000VAC/1Min

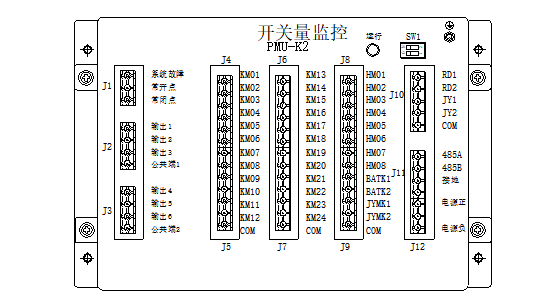

监控单元接口如图2所示:
图2 PMU-K2监控单元接口图
监控单元接线定义如表1所示:

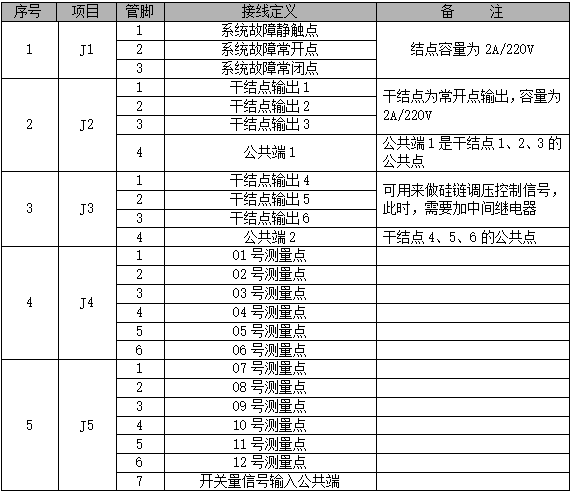

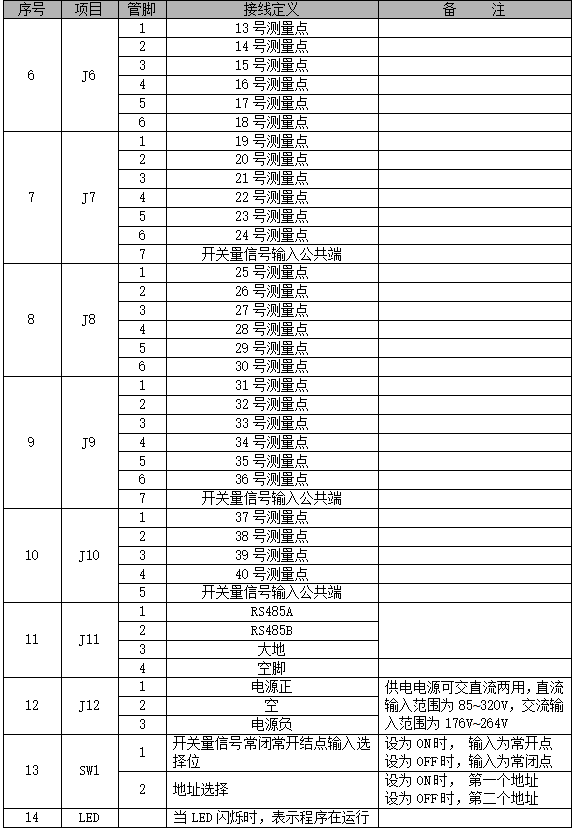

表1 监控单元接线定义
每个开关量模块可以测量40个点,在主监控中可设为状态或告警点,但是要求单个开关量中测量的类型不可有状态和告警混编,即1个开关量不可同时测量告警点和状态(第1号地址开关量除外,见下表定义)

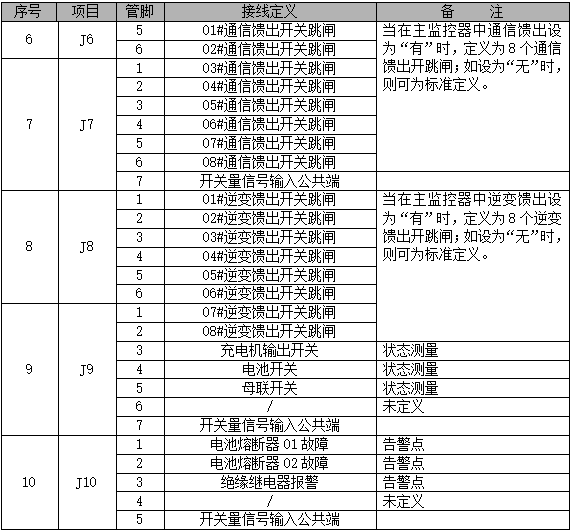

第1号地址的开关量有如下表的特殊定义,下表中描述了与其他地址开关量的定义区别。
继电器输出
继电器输出可作为故障输出或者硅链控制输出,输出功能可设置,内部继电器容量AC220V/2A,如超过以上参数需采用中间继电器。加中间继电器时,如中间继电器线圈为直流供电,请在线圈上并接续流二极管,续流二极管可根据线圈供电电压不同选用不同耐压二极管,一般可选用如1N4007等1000V耐压普通二极管。
系统故障结点输出:系统正常时,常开点断开,常闭点吸合。当系统故障时,系统故障结点动作,常开点吸合,常闭点断开。当开关量监控单元不上电或停止工作时,此时常开点吸合,常闭点断开。
故障分类输出1~3:系统将故障分为12大类,每个故障内容可定义其输出内容,每个输出可选择最多4种故障组合输出,可在监控模块上具体设置;输出类型为常开输出。

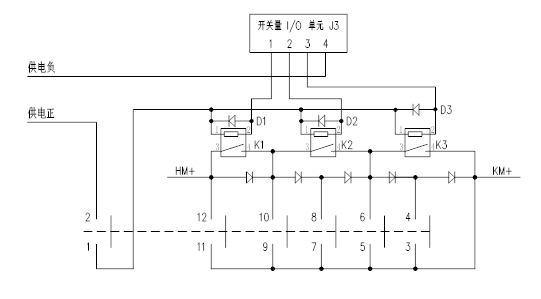

故障分类输出4~6:可以定义为硅链控制,支持5级和7级硅链,也可以按输出1-3的功能方式定义,当定义为5级硅链控制时,硅链调压接线图见图3所示,请客户一定要将续流二极管D1、D2、D3接上。
图3 五级硅链调压图
