PMU-B21电池巡检单元
索引：PMU-B21,电池巡检单元,英可瑞电池巡检单元 发布日期：2022-08-15
PMU-B21电池巡检单元介绍说明
1、PMU-B21电池巡检单元结构尺寸图

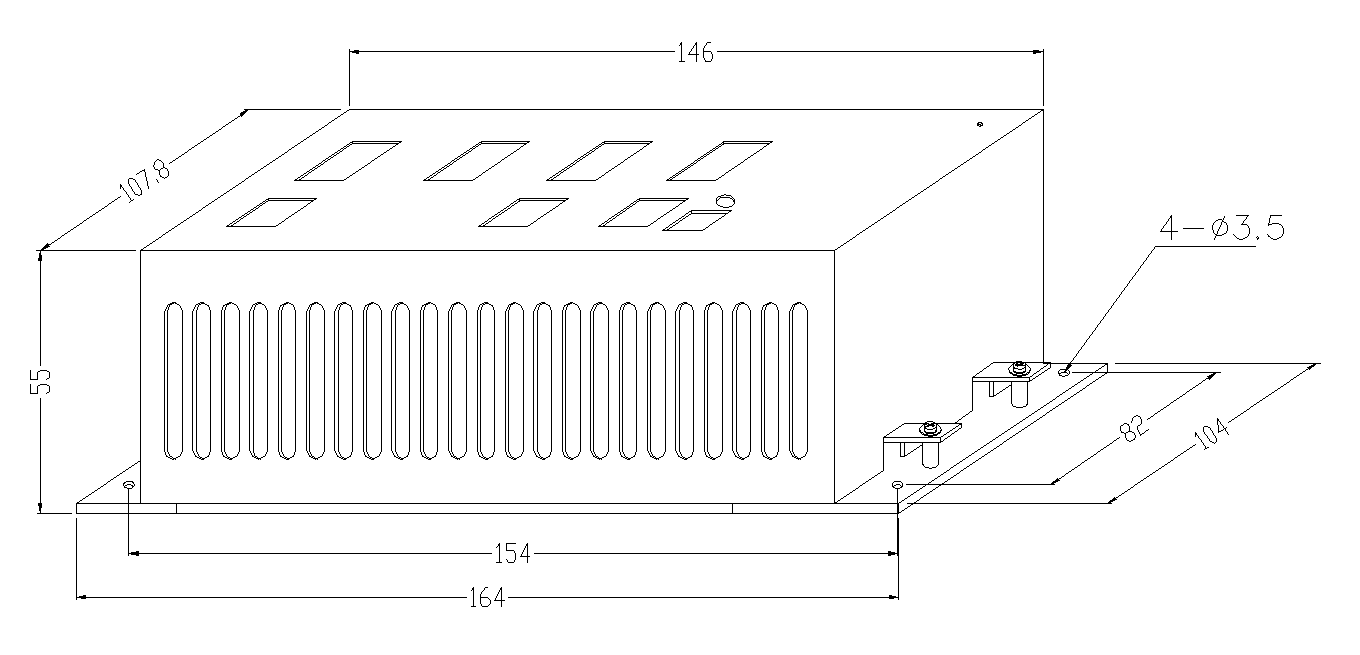

图1 PMU-B21电池巡检外形图（单位：mm）
2、电池巡检单元基本功能
电池巡检单元采用八位单片机，负责采集一组环境温度、24节单体电池电压。电池巡检单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：
● 测量一组环境温度
● 采集24个单体电池电压
● 通过RS485通信总线与系统监控模块完成数据交换
3、 电池巡检单元参数特性
监控单元性能参数
● 供电电源：85~320V（DC）、176~264V（AC）
● 额定功耗：≤10W
● 工作温度：-5℃~40℃
● 海拔高度：≤2500m
● 最多单体测量数量：24只
● 单体电池电压测量范围：0~21VDC
● 单体电池电压测量误差：≤0.5%
● 环境温度测量路数：1路
● 绝缘强度：通信端口对机壳耐压500VAC/1Min
其他端口对机壳耐压2500VAC/1Min
采样端口与工作电源端口耐压2500VAC/1Min。
4、电池巡检单元接线端子定义
监控单元接口图如2所示:

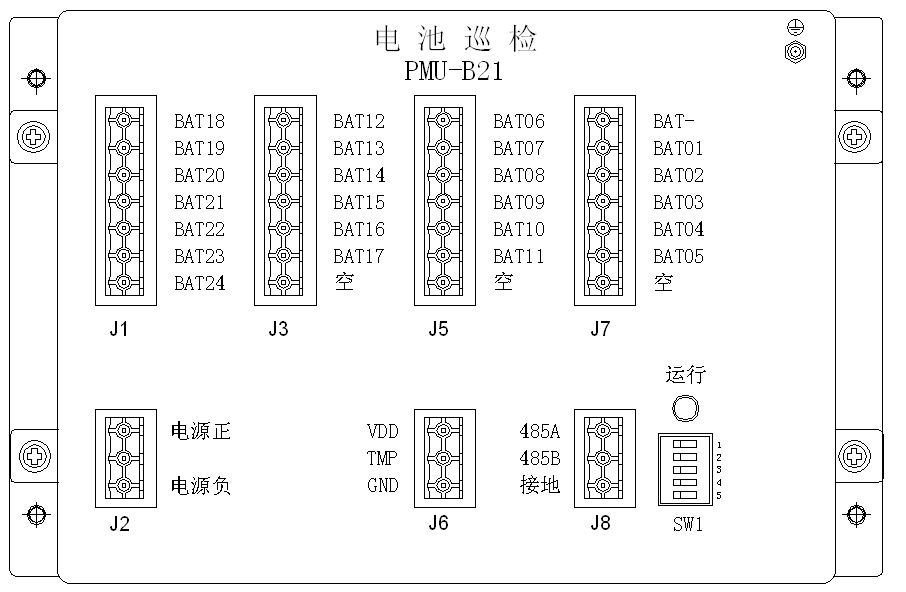

图2 PMU-B21监控单元接口图

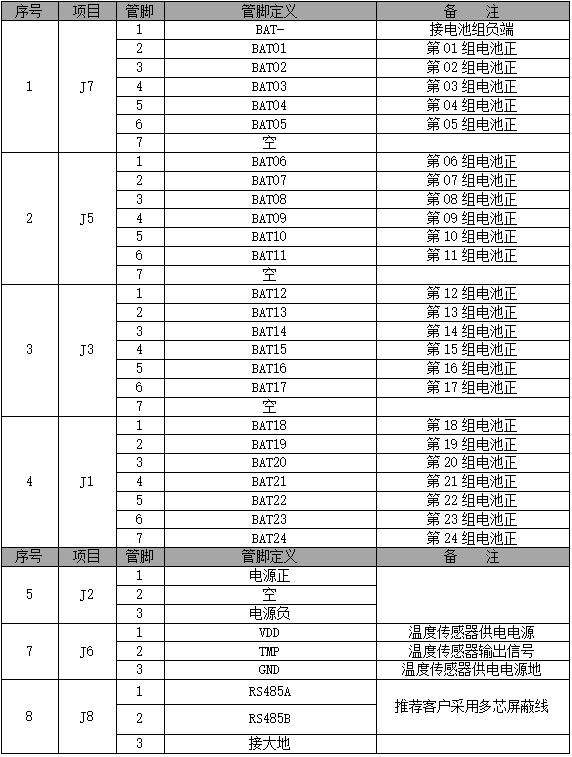

监控单元接线定义如表1所示:
表1 监控单元接线定义
5、电池巡检接线原理
本装置最多可测24个单体电池，将每节电池串联采样接入相应的采样端子即可，每个采样端子从电池端的取样电流不大于75μA（微安）,电池巡检单元的单体电池接线如图2.2.14所示:
6、 SW1拔码开关定义
在装置的面板上，有一个5位的拔码开关SW1,其中1~3位用于设置通讯地址，共可设8个地址；第4~5位用于设置通讯协议，有4个通讯协议可设置。
1~3地址位设置对应表：

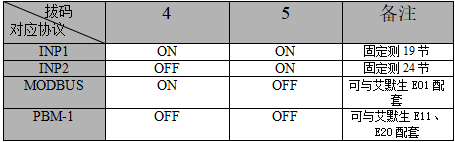

4~5协议位设置对应表：
注意：
协议位改变设置后需将装置断电后重新上电方可生效。
7、 温度测量
监控单元测量一路环境温度，温度传感器由我公司提供，配线长度为1.5米，该长度为确保温度传感器性能的最大长度，请不要延长配线长度或使用其它型号的温度传感器。
8、 电压测量校准
当监控出现测量所有的单体电压与实际值不一致时，可通过校正内部电位器校实现测量值与实际值相一致。在监控模块的内部，有一个可调电位器RV1，可用来调整组单体电池电压。
如果是出现少数电池单体电压测量不准，不可调动RV1，此时应检查电池巡检接线是否正确,连接是否良好。
