PMU-B4/B3电池巡检单元说明

索引:PMU-B4,PMU-B3,电池巡检单元    发布日期:2022-08-17

1、外形尺寸

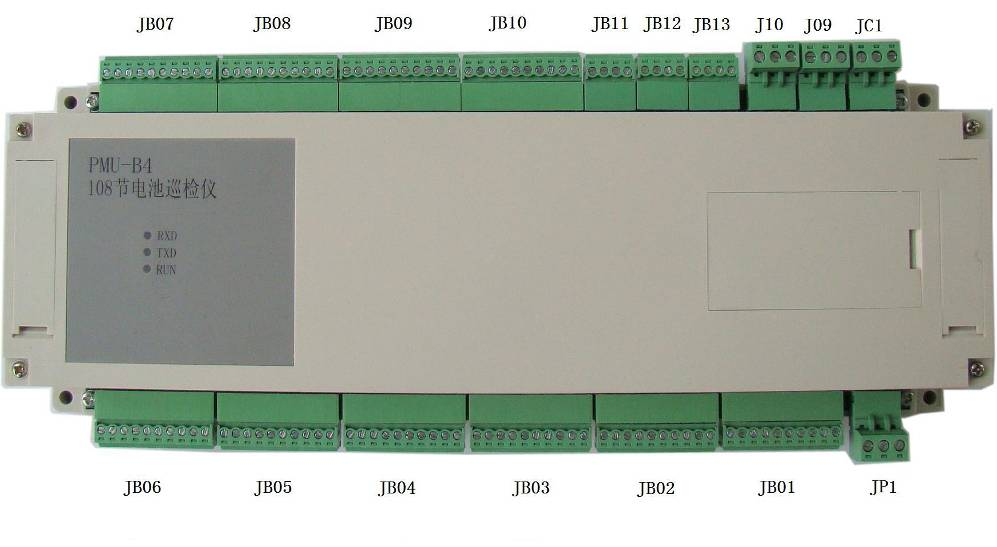

装置结构尺寸如下图所示,为300mm×110mm×60mm(长×宽×高),可以采用螺钉固定也可采用卡槽安装方式。
电池巡检单元
图1  PMU-B4电池巡检外形图

2、电池巡检单元基本功能
电池巡检单元采用八位单片机,负责采集两组环境温度、111节(或56)节单体电池电压。电池巡检单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下:
◆测量两组环境温度
◆采集111个单体电池电压
◆通过RS485通信总线与系统监控模块完成数据交换

3、电池巡检单元参数特性
监控单元性能参数
● 供电电源:85V~320V(DC)
● 额定功耗:≤5W
● 工作温度:-5℃~45℃
● 海拔高度:≤2500m
● 最多单体测量数量:111只(PMU-B4),56只(PMU-B3)
● 单体电池电压测量范围:0~3.3VDC
● 单体电池电压测量误差:≤10mV
● 环境温度测量路数:2路
● 绝缘强度:通信端口对大地耐压500VAC/1Min,其他端口对大地耐压2000VAC/1Min,采样端口与工作电源端口耐压2500VAC/1Min。

4、监控单元接口图定义

PMU-B4
图2 PMU-B4监控单元接口图

5、监控单元接线定义

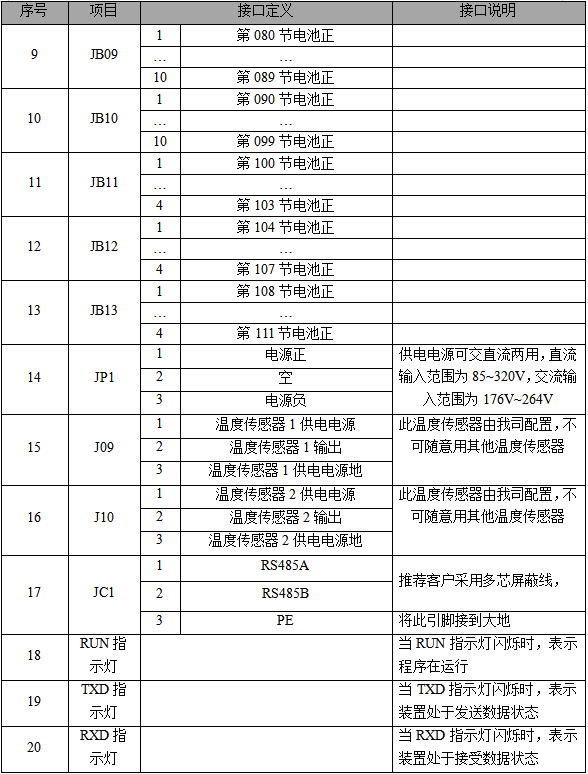

表1 接线定义
电池巡检单元
电池巡检单元

6、电池巡检单元的单体电池接线原理图
电池巡检单元
电池巡检单元与电池连接可以在电池端接线处加装自恢复保险丝,防止接线短路造成的危害。

7、温度测量
监控单元测量两路环境温度,温度传感器由我公司提供,配线长度为1.5米,该长度为确保温度传感器性能的最大长度,请不要延长配线长度或使用其它型号的温度传感器。

8、通信连接
本装置采用RS485通信方式,与系统监控模块完成数据交换。在连接通信线时,推荐用户采用两芯屏蔽线,装置485A与监控模块通信接口485A相连接,装置485B与监控模块通信接口485B相连接。

9、SW1拔码开关设置
SW1是一个5位拔码开关,如下图所示。其中第1,2位是设置电池巡检的通信地址,第3,4位是设置电池巡检的通信协议,第5位是用来设置电池巡检仪型号是PMU-B3(54节电池巡检仪)或PMU-B4(108节电池巡检仪),具体设置见表2

电池巡检单元

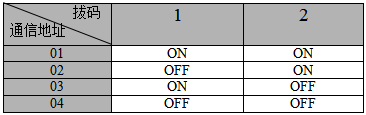

表2 SW1拨码开关设置
SW1拨码开关设置
 SW1拨码开关设置
SW1拨码开关设置
注意:
1.PMU-B3最多能测量56节电池电压;PMU-B4最多能测量111节电池电压
2.当设置为PBM协议时,每个电池巡检仪可以模拟6个从机,占用6个地址;当电池巡检仪地址拨码:
设置为01时,从机的地址范围为70H~75H,
设置为02时,从机的地址范围为76H~7BH,
设置为03时,从机的地址范围为7CH~81H,
设置为04时,从机的地址范围为82H~87H。
