PMU-J1绝缘监测单元
索引：PMU-J1,绝缘监测单元,英可瑞监测单元 发布日期：2022-08-22
1、英可瑞PMU-J1绝缘监测单元结构尺寸图

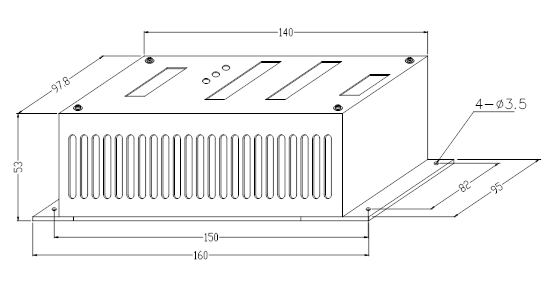

图1 PMU-J1绝缘监测单元外形图（单位：mm）
2、绝缘监测单元基本功能
绝缘监测单元采用八位单片机，负责测量正负母线对地电压及各支路对地绝缘电阻，当有监测到支路绝缘不良时，将信息上传给监控模块。绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能及特点如下：
● 可监测30个支路的绝缘状况
● 正确定位绝缘不良的支路序号及正负极性
● 绝缘监测准确度高
● 可同时监测合控母支路
● 监测合母支路数在0~15支路可灵活设置
● 通过RS485通信总线与系统监控模块完成数据交换
3、绝缘监测单元参数特性
监控单元性能参数
● 供电电源：85V~320V（DC）
● 额定功耗：≤10W
● 工作温度：-5℃~40℃
● 海拔高度：≤2500m
● 监测支路数：30路
● 干结点输出：1路
● 绝缘强度：通信端口对机壳耐压500VAC/1Min
其他端口对机壳耐压2000VAC/1Min
直流端口与工作电源端口耐压2500VAC/1Min。
监控单元接口如图2所示:

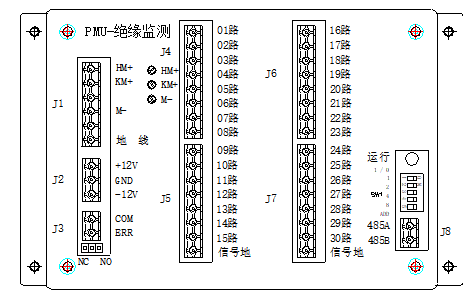

图2 PMU-J1监控单元接口图
监控单元接线定义如表1所示:

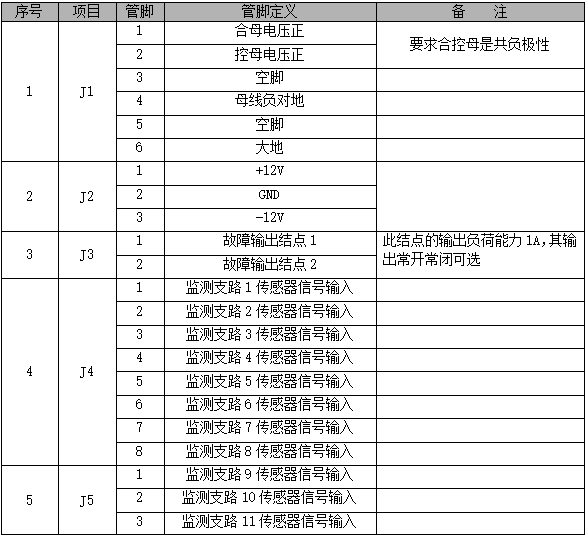

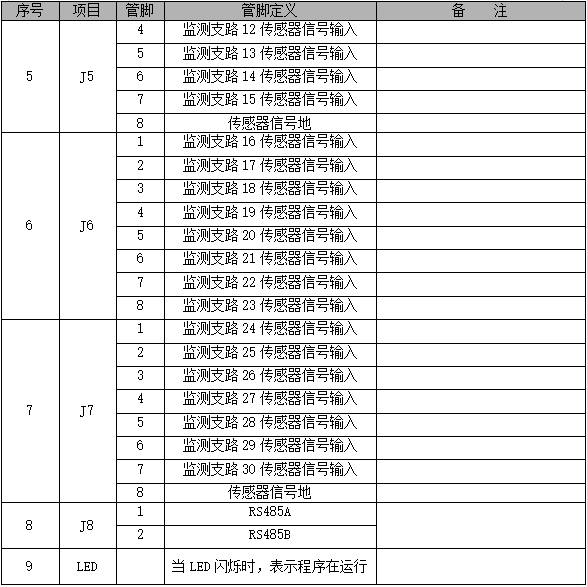

表1 PMU-J1监控单元接线定义
SW1拨码开关设置
SW1是一个5位拔码开关，如下图所示。其中第5位ADDR用来设置绝缘监测装置的通信地址，当绝缘监测只个一个时，第5位设为ON位置，当系统配有两个绝缘监测装置时，另一个绝缘监测装配第5位设为OFF位置。
绝缘监测装置可同时监测合母和控母支路，最多可调置15路合母。合母支路数可通过SW1拔码开关第4位到第1位来设置，拔码开关拔到ON时该位为0，拔码开关拔到OFF时该位为1，D3~D0拔码开关位置与设置合母支路数关系如下表所示。
注意：
用户在配线时，要求先从检测支路1开始接合母监测支路，接完合母监测支路后，紧接着接控母监测支路。
表2 拔码开关与合母支路数的关系
漏电流测量采样传感器
绝缘监测装置采用微电流传感器检测回路的漏电流，要求每一个监测支路配置一个微电流传感器。要求使用的微电流传感器参数如下：
● 供电电源：±12V
● 输出信号极性：双极性
● 输出信号幅度：5VDC
● 量程：±10mA
微电流传感器的安装和接线如图3所示，M信号输出端接到相对应的监测支路。
注意：
微电流霍尔传感器在安装时请注意电流方向，一定要保证正母线的电流方向与传感器所标示的电流方向一致。

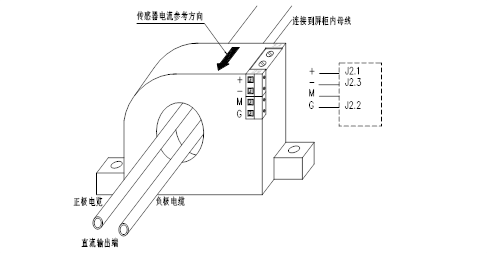

图3 微电流霍尔传感器安装接线图
如果在调试过程中，出现支路绝缘正常情况下，微电流传感器输出不为0V，则用万用表测量电流霍尔传感器的G与M端电压，调整霍尔传感器的“零点”电位器，直到G与M端电压为0V。
注意：
霍尔传感器在出厂时都已经过严格的测试，请不要轻易调整此电位器。
干结点输出
当监控装置监测到有支路绝缘不良时，结点输出J3会动作。J3结点输出常开与常闭输出可通过跳线来选择。在面板上有NC与NO两个跳线，当NC跳线与中间点相连时，J3输出为常闭点；当NO跳线与中间点相联时，J3输出为常开点。
