PMU-J2直流屏绝缘监测单元
索引：英可瑞,PMU-J2,绝缘监测单元,直流屏监测单元 发布日期：2022-08-24
1 、PMU-J2绝缘监测单元结构尺寸图
图1 PMU-J2绝缘监测单元外形图（单位：mm）
2、绝缘监测单元基本功能
绝缘监测单元PMU-J2负责测量正负母线对地电压及各支路对地绝缘电阻，当有监测到支路绝缘不良时，将信息上传给监控模块。绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能及特点如下：
● 可监测62个支路的绝缘状况
● 正确定位绝缘不良的支路序号及正负极性
● 绝缘监测准确度高
● 可同时监测合控母支路
● 具有多种通讯协议
● 通过RS485通信总线与系统监控模块完成数据交换
3、绝缘监测单元参数特性
监控单元性能参数
● 供电电源：85V~320V（DC）、176~264V（AC）
● 工作温度：-5℃~40℃
● 海拔高度：≤2500m
● 监测支路数：62路
● 母线对地电压测量误差：±2V
● 母线对地电阻测量误差：15％或2KΩ(母线总对地电容不大于120uF)
● 支路对地电阻测量误差：15％或2KΩ
● 支路巡检时间：≤2S
● 干结点输出：1路

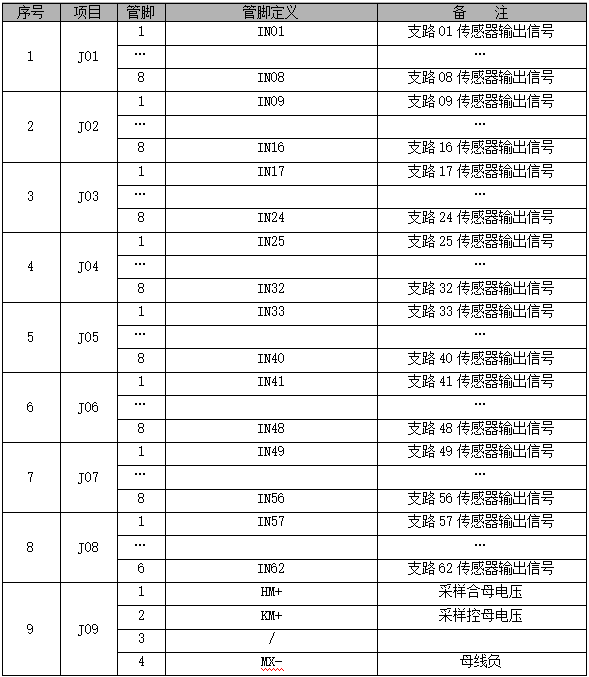

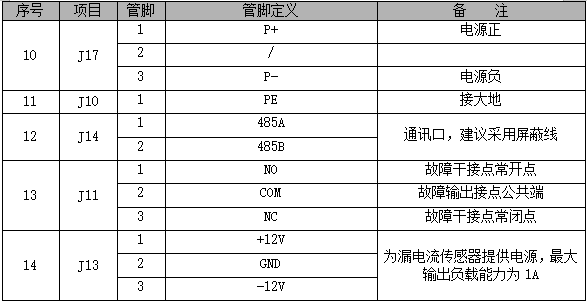

4、监控单元接线定义表
表1 PMU-J2监控单元接线定义
5、指示灯定义
在PMU-J2的面板上，有三个指示灯，一个为RUN运行指示灯，闪烁表示程序在运行；RXD为接收数据指示灯，闪烁表示J2有从RS485口上接收到数据；TXD为发送数据指示灯，闪烁表示J2有发送数据。
6、合控母支路数设定

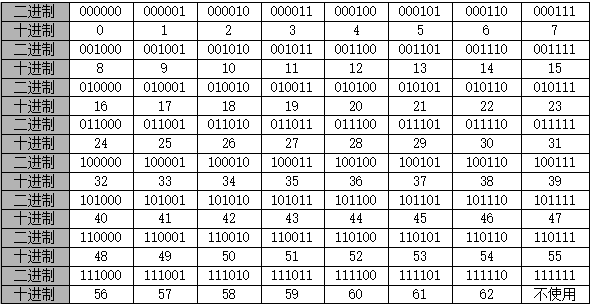

打开面板上的小盖板，可以看到两个8位的拔码开关，其中SW1第1~6位用于设置J2所测量的合母支路数量。设置方法按8421码设置，其中第6位为最高位，第1位为最低位，拔码开关ON状态为0，OFF状态为1。设置表格如下：
表2 拔码开关与合母支路数的关系
注意：
本装置要求配线时，从01支路开始先测量合母支路，所有合母支路测完后，再顺序接控母支路，并且实际所接的合母支路数与SW1所设置的支路数相一致。
如实际工程无合控母分段，则要求将J09第1、2脚HM+与KM+都接到母线正上。
7、通讯协议设置

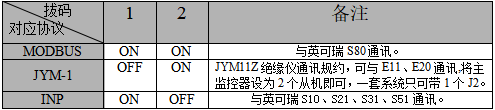

打开面板小盖板，有一个8位的拔码开关SW2，其中第1、2位用于设置通讯协议，共可设三种通讯协议，如下表所示，协议位改变设置后需将装置断电后重新上电方可生效。
8 、通讯地址设定
在装置中SW2第3~5位用于设置PMU-J2的通讯地址，设置方法按421码设置，其中第5位为最高位，第3位为最低位，拔码开关ON状态为0，OFF状态为1。设置表格如下：
9、漏电流测量采样传感器
绝缘监测装置采用微电流传感器检测回路的漏电流，要求每一个监测支路配置一个微电流传感器。要求使用的微电流传感器参数如下：
● 供电电源：±12V
● 供电电流：< 12mA
● 输出信号幅度：±5VDC
● 量程：±10mA
注意：
微电流霍尔传感器在安装时请注意电流方向，一定要保证正母线的电流方向与传感器所标示的电流方向一致。
10、干结点输出
当监控装置监测到有母线绝缘不良时，结点输出J11会动作。结点容量为1A/250VAC或0.5A/30VDC。本产品所定义的常开常闭点是指在上电绝缘正常的情况下的状态，而产品断电及有母线绝缘异常都定义为异常状态。
11、其他设置及注意事项
当采用JYM-1协议时，一套系统只能配1个PMU-J2，当设为JYM-1型通讯协议时，在主监控器中将从机设为2，支路数设为实际使用支路数量。
当采用MODBUS协议时，如需监测母线对地总电阻，则一套系统内最多只可配一套PMU-J2；如需配多个PMU-J2，则不能实现测量母线对地总电阻的目标。SW2第6位用于设置是否测量母线对地总电阻，当需要测量时，则将本位设为ON状态，当不需要测量时，则设为OFF状态；而第8位则用于设置当不需测量母线总漏电阻时，是PMU-J2是否投放机器内部的平衡电阻，本设置位的设置原则是系统只能有一个且必需有一个PMU-J2的平衡电阻处于投放状态，其他都需置为不投入，否则系统绝缘水平将主动降低很多。本位当设为ON时，表示此J2内部的平衡电桥投入，而设为OFF时，则表示不投入。
当采用INP协议时，固定不测量母对地电阻，可并联多个使用，需设置相关的状态。拔码SW2第8位于用设置PMU-J2平衡电桥是否投入，当设为ON时，表示此J2内部的平衡电桥投入，而设为OFF时，则表示不投入。每段母线必须有一个且只能有一个PMU-J2的平衡电桥设为投入状态，其他的则需设为不投入。第7位需设为OFF状态。
