GZ22010-6/-8系列自冷模块特点及选型配置说明
索引：GZ22010-6,GZ22010-8,直流屏充电模块,直流屏选型 发布日期：2022-09-14
GZ22010-6/-8系列自冷采用塑胶模具面板，外形美观；面板有安装锁扣，安装方便。其中，6系列采用LCD液晶显示，8系列采用LED数码管显示。系列产品共四种：

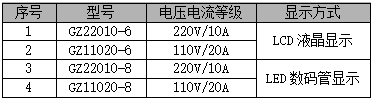

表1 GZ22010-6/-8系列模块选型表
一 GZ22010-6/-8系列直流屏自冷模块主要特点
● 采用先进的移相谐振高频软开关技术，效率大于92%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LCD（或LED）显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 自冷方式，工作时可闻噪声不高于40db；
● 内置防反接保护，支持带电热拔插；
● 面板外框加沿设计，有效消除面板开孔误差所引起的缝隙。
二 GZ22010-6/-8直流屏模块技术指标

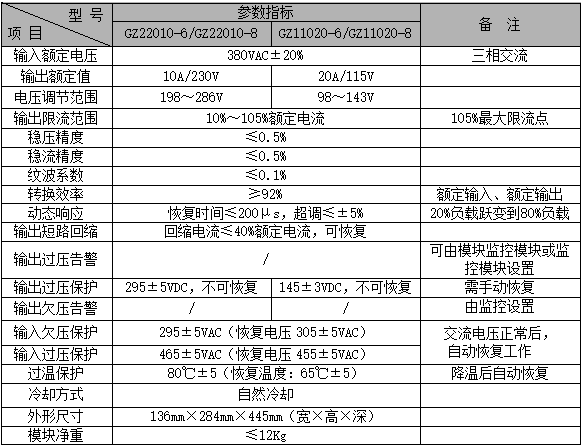

表2 GZ22010-6/-8系列模块技术指标表
三 GZ22010-6/-8直流屏模块选型与配置
1、模块散热设计
模块采用自冷方式，在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保证模块上下散热风道的畅通，模块底部必须保留15～20cm 进风口。
注意:
严禁将模块水平安装到系统上！
2、模块电源配电设计
为了方便充电模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。模块不应直接连接到系统交流母线上，推荐空开额定容量为10A。
3、转接板设计
整流模块配置有一套航空组件（航空组件定义如图1所示），用户自行组装。配件清单如表3所示（对应一个模块）。
航空组件上的转接板RZ10H9X2上，J2和J3是模块间的通讯/均流连接口，用4P电缆线连接在一起即可；J1为2位凤凰端子连接器，用来与上位机通讯接口的连接；JP1是一个3位的跳针，用于设置系统485通讯口的匹配电容（电容量为0.1uF），出厂默认设置为跳针帽在“OFF”位置，对于一套系统，设置其中一个转接板跳针的跳针帽到“ON”位置。

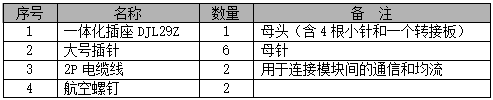

表3 模块转接板组件清单
图1 航空组件定义图
用户设计托架结构时，托架上对应航空插座开孔尺寸如图2所示。
图2 航空插座开孔图（单位：mm）
注意:
一套系统中，航空组件转接板上的跳针帽只能有一个设置到“ON”位置。
四 GZ22010-6/-8模块装配尺寸
图3 模块尺寸图（单位mm）
