JK0608-C智能高频开关电力操作电源介绍
索引：JK0608-C,智能高频开关电源,电力操作电源 发布日期：2022-09-19
1 JK0608-C监控主机简介
1.1 人机接口
◆ 显示器监控器采用7寸彩色触摸屏。
◆ 汉字菜单显示,触摸式操作，可方便设置参数和查询信息。
◆ 注塑面板，美观大方。
◆ 图形化界面，直观显示系统单线图，可实现系统参数设置、系统工作参数显示、系统故障指示和系统参数设置。
1.2 告警管理
◆ 各种报警信息汉字显示，故障直观，定位清晰。
◆ 历史故障和运行记录存储条数和剩余存储空间相关,断电后历史故障不丢失。
◆ 故障发生时，机箱内置蜂鸣器发出告警声音。
◆ 告警门限可设置。
1.3 电池管理
◆ 通过预先设置的电池充电运行参数，自动对电池充放电进行管理。
◆ 可配置5个电池巡检单元，检测108节单体电池电压。
◆ 完善的充放电保护功能。
1.4 绝缘检测
◆ 可配置2个JY001模块，60路支路绝缘。
◆ 没有配置绝缘检测模块时，通过综合测量单元检测母线绝缘。
1.5 开关量检测
◆ 可配置2个KG001模块。
1.6 上位机通信
◆ 通信接口可选择RS232（默认）或RS485。
◆ 通信规约为MODBUS。
◆ 通讯波特率9600。
◆ 设备通讯地址为1。
2 JK0608-C监控主机接口
2.1 监控器硬件说明，监控器后视图及接口标识如下：

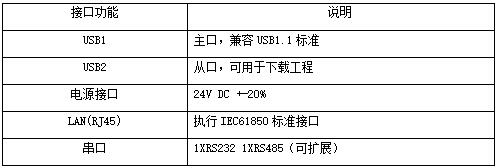

表1：监控器接口列表
图1：监控后视图
3 JK0608-C接口定义、结构尺寸、安装说明

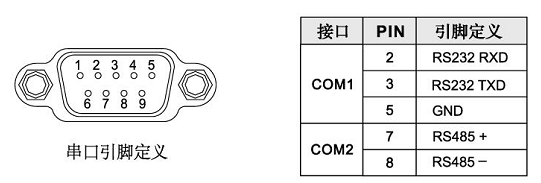

3.1 串口引脚定义

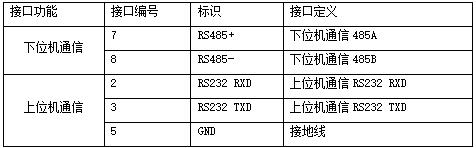

表2： 串口引脚定义
图2： 串口引脚定义

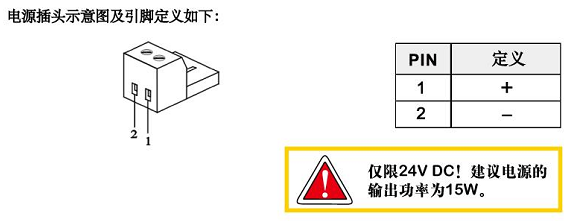

电源连接说明
图3：电源连接说明
3.2 开孔尺寸图
图4：开孔尺寸图

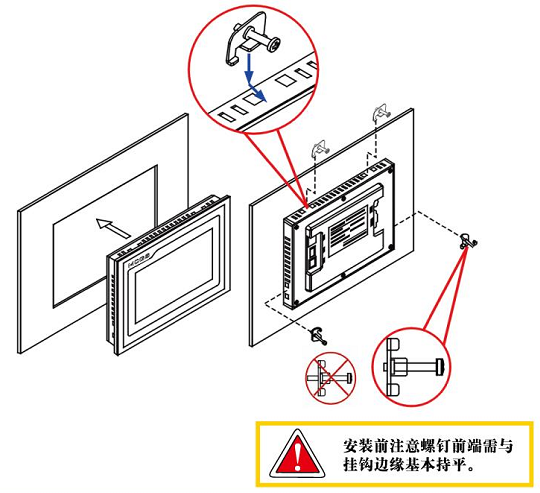

3.3 挂钩安装说明
图5：挂钩安装说明

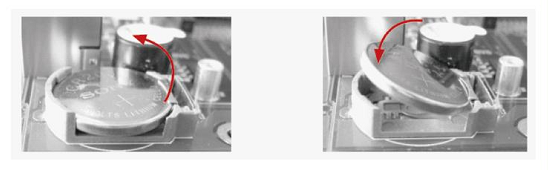

3.4 电池更换说明
电池位置：产品内部的电路板上
电池规格：CR2032 3V锂电池
图6：电池更换说明

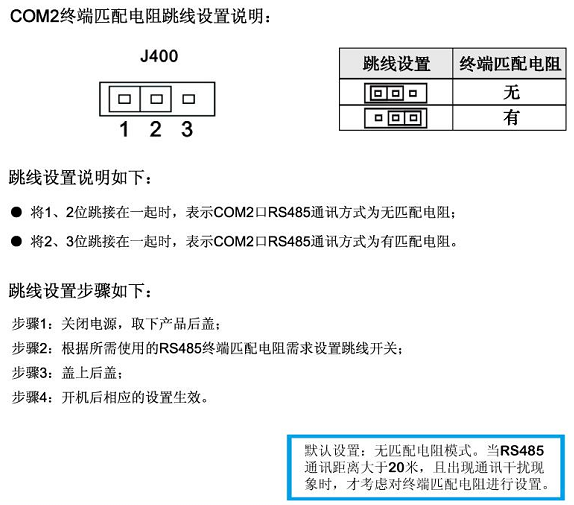

3.5 COM2终端匹配电阻跳线设置说明
图7：COM2终端匹配电阻跳线设置说明
