JK0608-C直流屏监控主机设置说明
索引：直流屏厂家,JK0608-C监控,直流屏监控 发布日期：2022-09-26
图1：参数设置

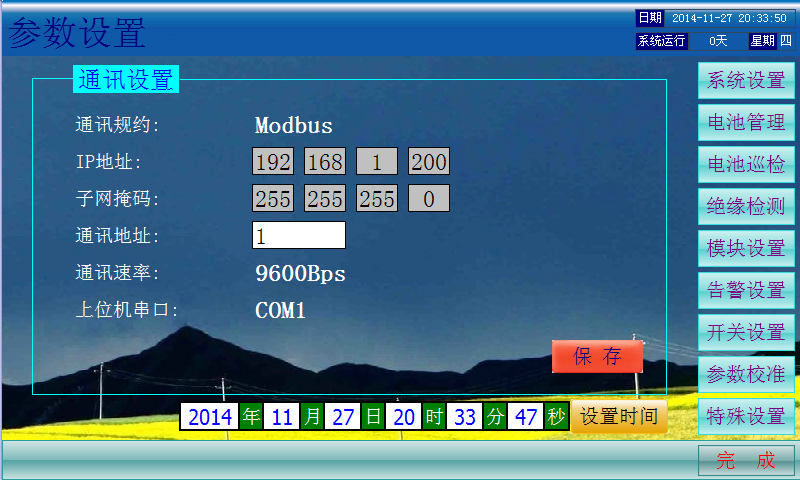

点击主界面的“参数设置”，输入密码后，进入参数设置界面。
参数设置这界面可设置通讯规约，IP地址，子网掩码（此设置只限于网口通讯时用）。
注意：输入用户密码时不可修改“参数校准”，只有超级用户可修改“参数校准”。
系统时间的调整可能会导致充电管理时间控制出现大的误差，所以尽量避免大幅度的修改时间，正常使用应在第一次使用时设置好系统时间。所有的设置必须在参数界面点击“保存”后才生效。
1、 参数设置-系统设置

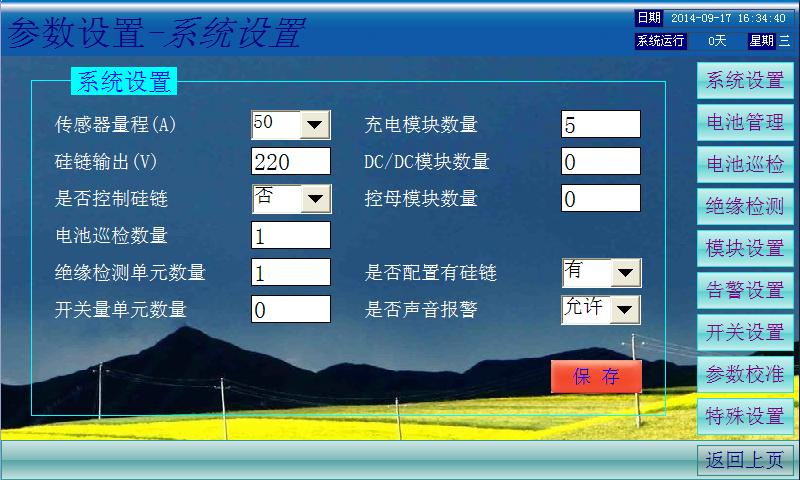

图2：系统设置
点击参数设置界面的“系统设置”，进入系统设置界面。
系统设置中可设置当前系统的电源模块和底层模块的数量及底层模块的部分参数。
注意：当系统设置里“是否控制硅链”项，选择“是”时，K1,K2,K3在“开关设置”界面的配置无效。
2、 电池管理设置

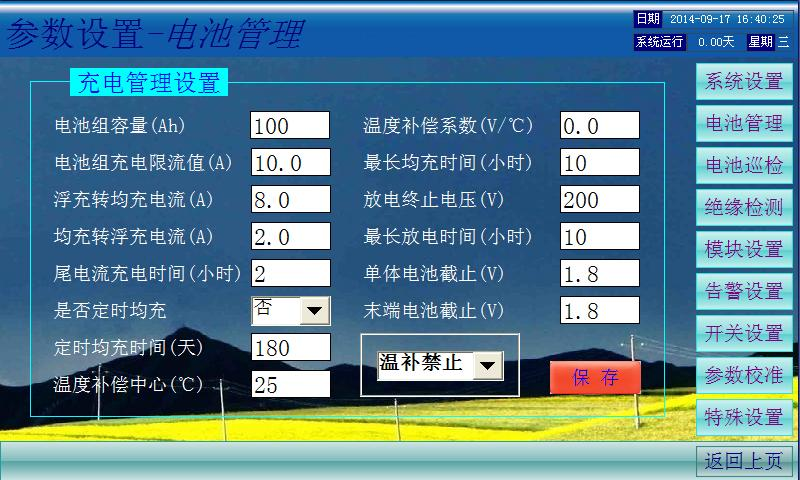

图3：电池管理设置
点击参数设置界面的“电池管理”，进入电池管理设置界面。
该界面可以配置系统的充电参数。
◆ 电池组充电限流：
该参数配置充电的最大电流，如果设置的(模块数量×模块额定电流)小于此值时系统的实际充电电流为(模块数量×模块额定电流)。
◆ 浮充转均充电流：
该电流配置充电过程由浮充阶段转均充阶段的阈值电流。当系统充电电流超过此值后状态改变。
◆ 均充转浮充电流：
该电流配置充电过程由均充阶段转尾充阶段的阈值电流。当系统充电电流小于此值3小时后状态改变。
◆ 尾电流充电时间：
该参数配置尾充的时间，当尾充时间到时系统转为浮充状态。
◆ 是否定时均充：
该参数配置当系统处于浮充状态并保持的时间超过设置的“定时均充时间”时是否强制系统转换为均充状态对电池进行补电。
◆ 定时均充时间：
仅在开启定时均充功能时有效。
◆ 温补，温补系数：
选择“温补允许”，启动时对浮充阶段的输出电压进行温度补偿。
温度补偿系数为f；当前温度为TCUR；设置温补中心温度为TSET；
当前设置浮充电压为VF；
补偿电压为VF=VF+( TSET -TCUR)×f；
◆ 最长均充时间：
该参数配置均充阶段的最大时间，如果保持均充状态超过此时间将立即转为浮充状态。
◆ 单体电池截止电压：
该参数配置单体电池的放电截止电压，放电时单体电压小于等于该阀值时停止放电。
◆ 末端电池截止电压：
该参数配置末端电池的放电截止电压，放电时单体电压小于等于该阀值时停止放电。
◆ 放电终止电压：
该参数配置处于放电状态时，电池电压低于该值并保持20S后转为浮充状态，开始进入充电管理阶段。
◆ 最长放电时间：
该参数配置最长的放电时间，当电池放电时间超过此时间时强制转换为浮充状态，开始进入充电管理阶段。
3、 电池巡检设置

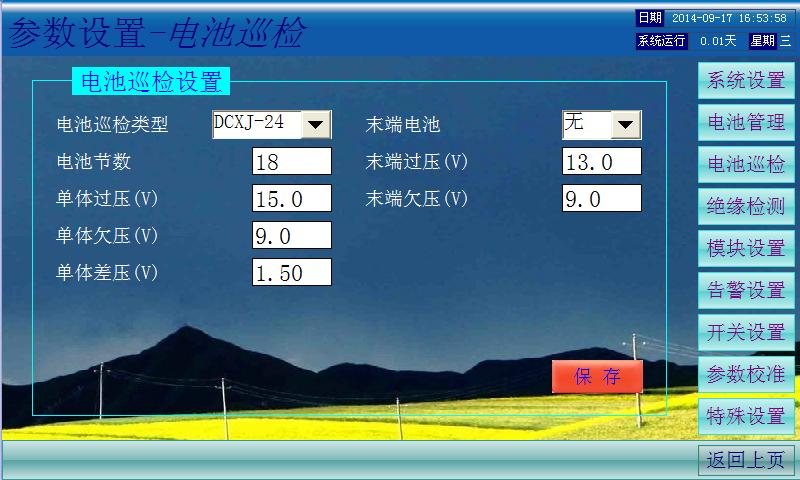

图4：电池巡检设置
点击参数设置界面的“电池巡检”，进入电池巡检设置界面。
该界面可以配置电池巡检参数。
◆ 电池巡检类型：
该参数配置巡检模块的型号
注意：暂时只能选择BAT001（24）。
◆ 电池只数：
配置系统中每组电池的电池数量。
◆ 单只过压：
配置单节电池过压告警的阈值电压。
◆ 单只欠压：
配置单节电池欠压告警的阈值电压。
◆ 末端电池：
该选项只适用于BAT-24
◆ 末端过压：
配置末端电池的过压告警值。
◆ 末端欠压：
配置末端电池的欠压告警值。
4、 绝缘监测设置
此设置功能暂不开放。
5、 模块设置

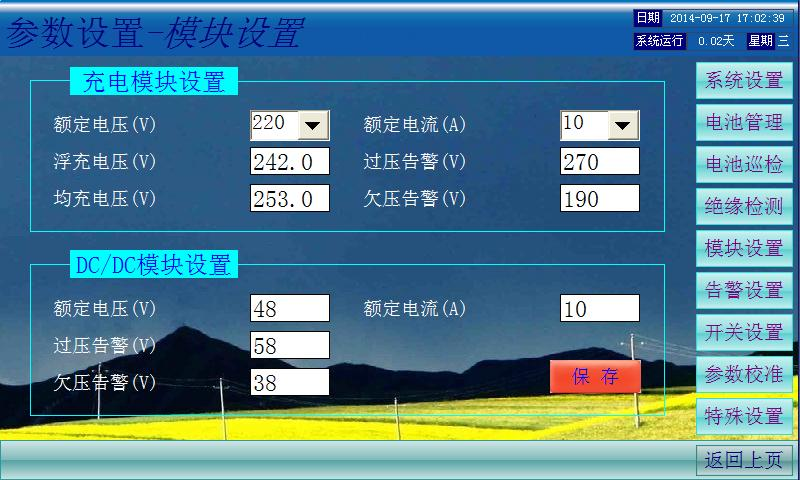

图5：模块设置
点击参数设置界面的“模块设置”，进入模块设置界面。该界面可以配置模块参数。
注意：请按照实际的模块参数配置额定电压，额定电流，过欠压告警电压。按照实际的充电参数配置均浮充电压。
6、 告警设置

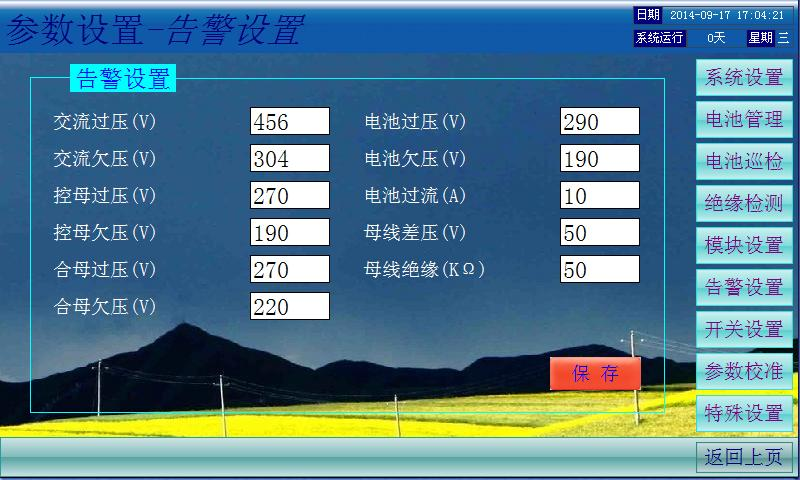

图6：告警设置
点击参数设置界面的“告警设置”，进入告警设置界面。
该界面可以配置告警参数。
◆ 交流过欠压：
该参数配置综合测量采样的交流电压过欠压告警值。
◆ 控母过欠压
该参数配置综合测量采样的控母电压过欠压告警值
◆ 合母过欠压
该参数配置综合测量采样的合母电压过欠压告警值
◆ 电池过欠压
该参数配置综合测量采样的电池组电压过欠压告警值
◆ 电池过流
该参数配置综合测量采样的电池组电流告警值
注意：请按照合理配置这些参数保证告警系统运行的可靠性。
7、 开关设置
图7：开关设置界面
点击参数设置界面的“开关设置”，进入开关设置。该界面可实时显示开关量输出状态。

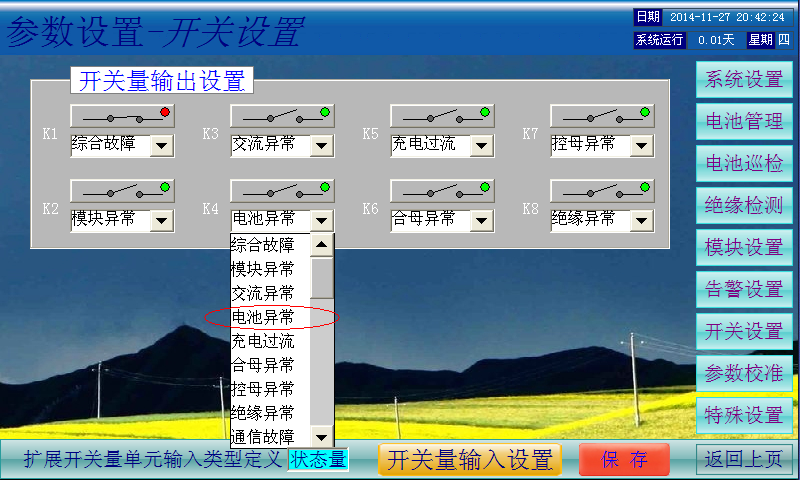

◆ 开关量输出配置：
该界面可以配置开关量输出参数。点击下拉框选择对应的选项即可配置。

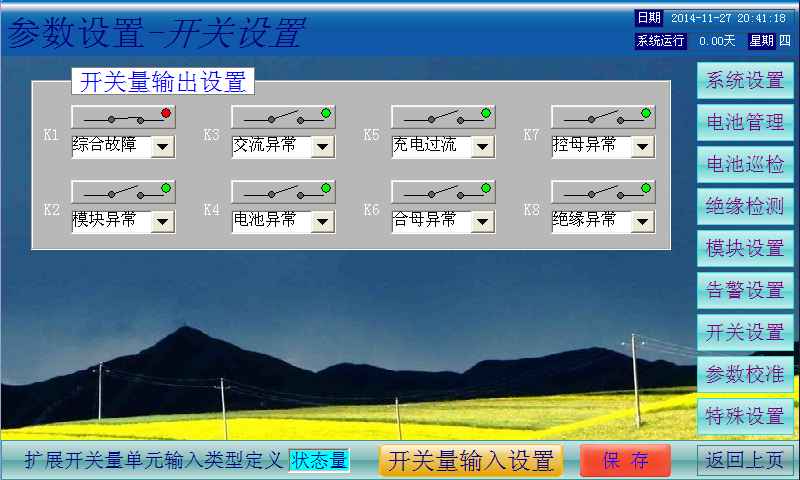

图8：开关量输出设置
注意：当系统设置里配置控制硅链时，K1,K2,K3在该界面配置无效。
◆ 开关量输入配置：
点击开关设置界面的“开关量输入设置”，进入开关量输入设置界面。

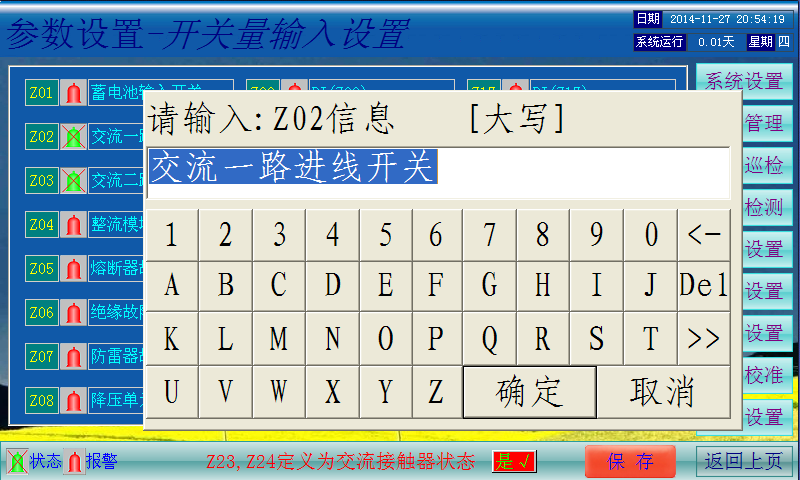

图9：开关量输入设置1
开关量可自定义开关量界面显示信息。点击对应单元格可弹出编辑对话框，在对话框中可修改开关量为自定义名称。
每个输入量都可配置为状态量或告警量，只需在相应开关量的“警钟”图标上进行点击即可切换。

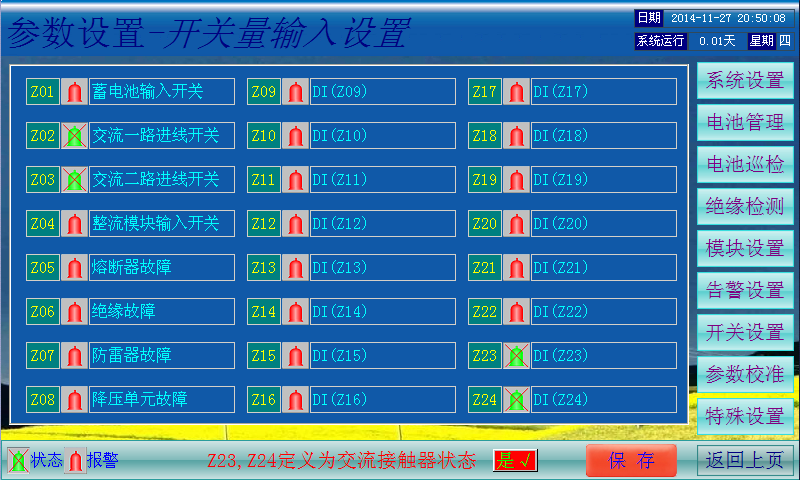

图10：开关量输入设置2
◆ 特殊设置：
点击参数设置界面的“特殊设置”，通过“用户登录”界面选择用户名为“超级用户”并输入正确的密码即可进入“特殊设置”界面。

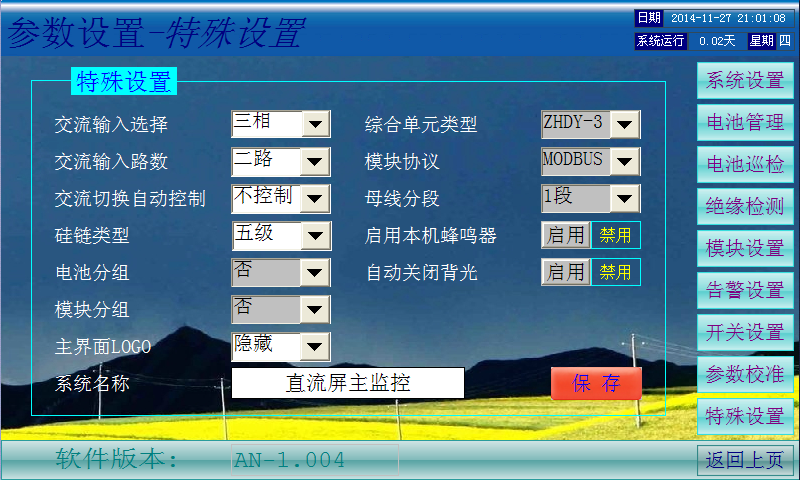

图11：特殊设置
该界面可以配置告警参数。
◆ 交流输入选择：
可选择1路或2路及三相或单相输入。(需根据综合测量单元型号及使用情况进行具体配置)
◆ 硅链类型
该参数配置综合测量单元可控制输出的硅链类型为五级或七级硅链
◆ 系统名称：
可自定义主界面显示的标题名称。
