GF22010-9系列半自冷模块
索引：GF22010-9,直流屏充电模块,GF22010-9充电模块 发布日期：2022-10-10
GF22010-9系列产品采用自冷和风冷相结合的散热方式，在轻载时自然冷却，符合电力系统的实际运行情况。采用谐振软开关技术，效率高；采用无源PFC技术，功率因数高，符合DL/T 781-2001中三相谐波标准。
GF22010-9系列模块包括：GF22010-9（220V/10A）和GF11020-9（110V/20A）。
1、主要特点
● 输入电压工作范围宽：304VAC～475VAC；
● 采用先进的移相谐振高频软开关技术，效率大于90%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流和故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 自然冷却与风冷结合方式；
● 散热风扇温控线性调试，工作噪音低，风扇寿命长；
● 内置风扇网罩，防尘设计；
● 完善的EMI设计，符合相关标准；
● 内置防反接保护，支持带电热拔插；
● 面板外框加沿设计，有效消除面板开孔误差所引起的缝隙；
2、技术指标

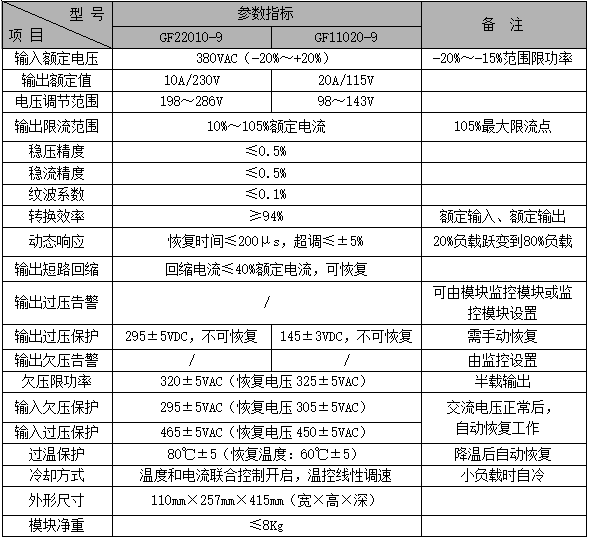

表1 GF22010-9系列模块技术指标表
3、外形结构与接口
3.1、外形结构

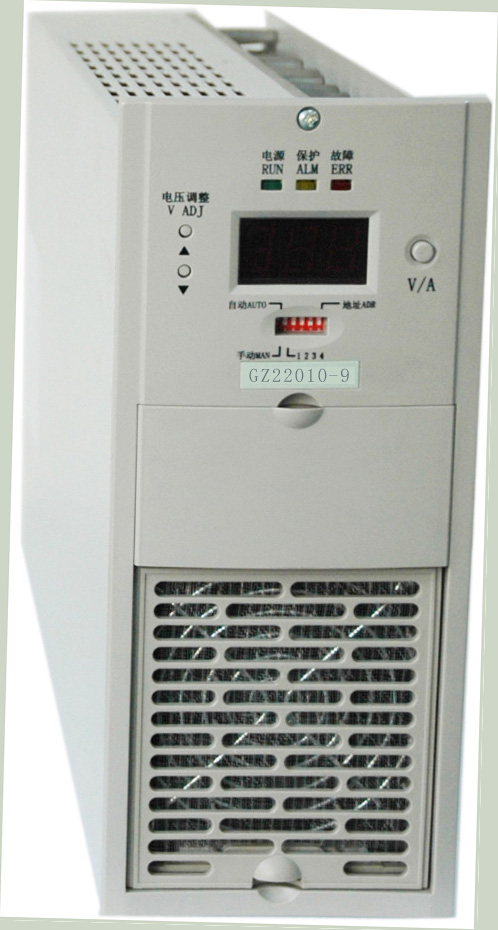

图1 模块外形图 图2模块前后视图
3.2、输入输出接口
GF22010-9系列模块的输入、输出的各种信号都要通过其后面的航空插座连接，如图3所示，各脚的定义如表2所示:
图3 航空组件定义图

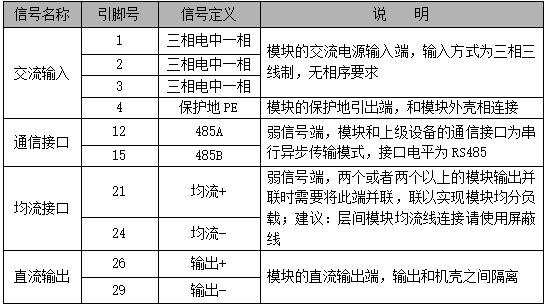

表2 GF22010-9系列模块插座定义表
注意:
１、为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；
2、为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。
