GF22010-10系列高频整流模块产品介绍
索引：GF22010-10,直流屏整流模块,英可瑞模块 发布日期：2022-10-17
GF22010-10系列高频整流模块先进的LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；内置完善的EMC设计，满足GB/T 19826-2005标准中EMC相关要求；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
GF22010-10包括GF22010-10（220V/10A）和GF11020-10（110V/20A）两种。
一、主要特点
● 输入电压工作范围宽：304VAC～456VAC；
● 采用先进的LLC谐振高频软开关技术，效率高，功率密度高；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，4键操作，人机界面友好；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 内置多种通讯协议：英可瑞协议、MODBUS协议和艾默生协议，可自行选用；
● 风机采用温度联合电流控制调速，噪音小，可靠性高；
● 内置可拆卸式防尘网罩，方便维护；
● 内置防反接保护，支持带电热拔插。
二、技术指标

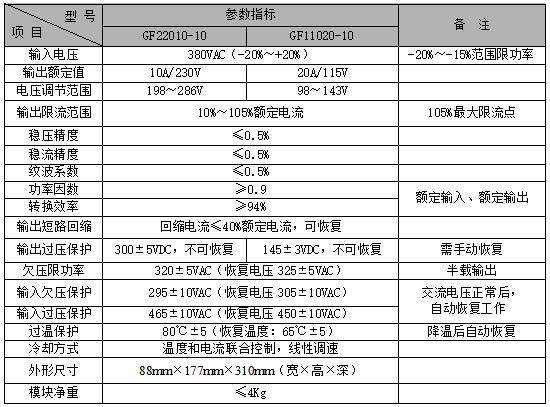

表1 GF22010-10系列模块技术指标表
三、外形结构与接口
1、外形结构
图1 模块外形图
2、输入输出的接口

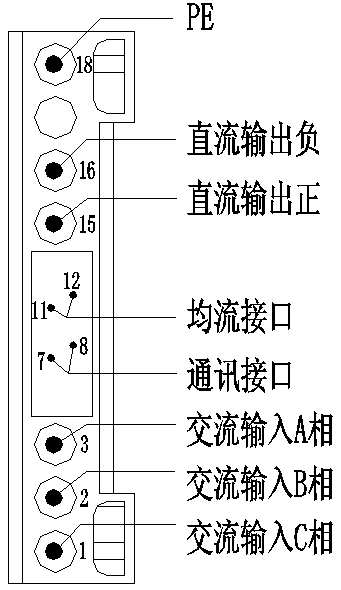

图2 航空组件定义图

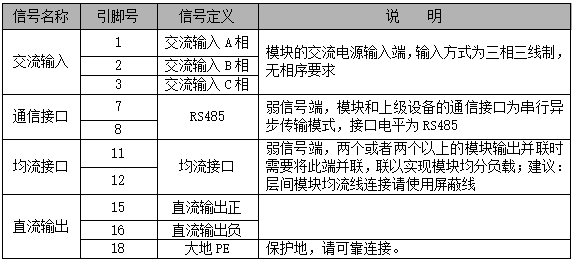

表2 整流模块插座定义表
注意:
1、为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；
2、为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。
四、操作说明
连接好电源和负载，将模块正确插入托架，上电后等待5秒钟左右，模块启动完成，在无故障的情况下，面板上仅绿色工作指示灯在点亮，表示模块处于正常的工作状态。

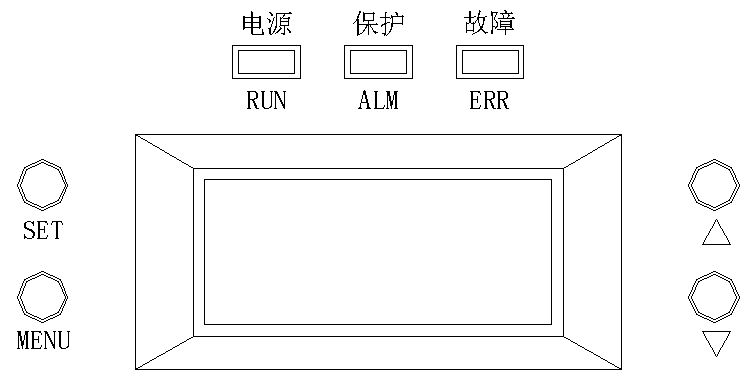

模块采用LED数码管显示，有3个LED指示灯，各灯的工作定义如表3所示：

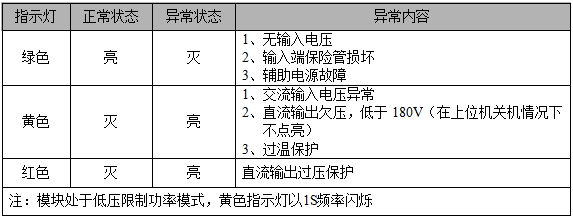

表3 工作指示灯定义表
注：模块处于低压限制功率模式，黄色指示灯以1S频率闪烁
模块有4个操作按键，定义如表4所示：

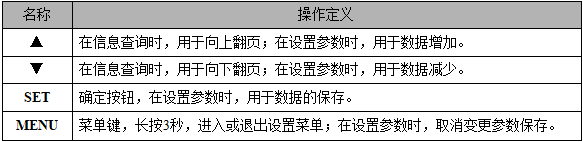

表4 按键定义表
1、工作状态参数查询
LED显示当前的输出电压，通过按动▲或▼，可以查看模块当前的其他工作参数。

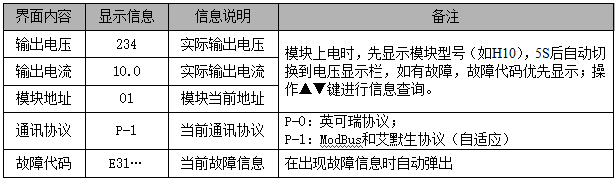

表5 显示参数定义表
当存在故障时，模块的故障灯点亮，LED显示故障信息（代码）。

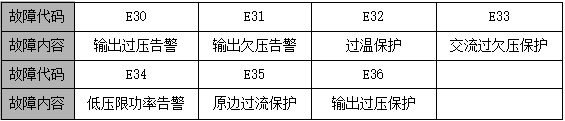

表6 故障代码说明表
2、参数设置
通过长按MENU键（3秒），进行显示和设置菜单切换。

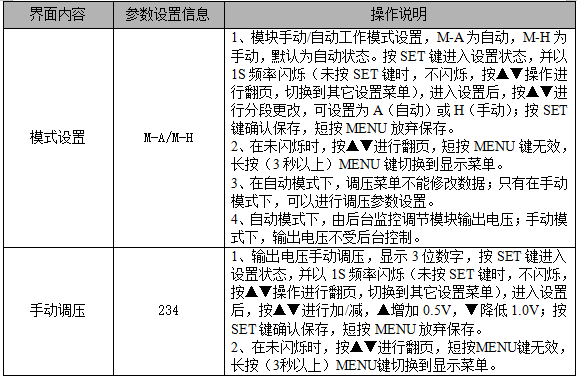

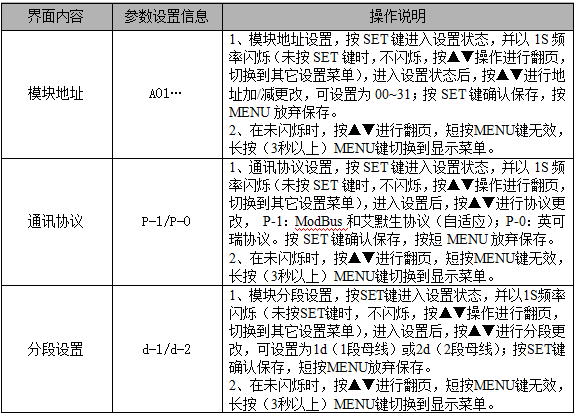

表7 参数设置说明表
注意:
手动调压按钮可使充电模块输出电压最高达到286V，因此在系统正常时请勿随意调节。由于不同用户选择蓄电池的节数有差异，为安全起见，充电模块的输出在出厂时已整定为234V （标称220V模块）或115V（（标称110V模块）。
五、选型与配置
1、模块散热设计
模块采用强制风冷散热方式，前进风、后出风，因此在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保证模块前后散热风道的畅通，模块前端和底部必须保留15～20cm 进风口。模块后方尽量少安装温度敏感部件，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
2、模块固定设计

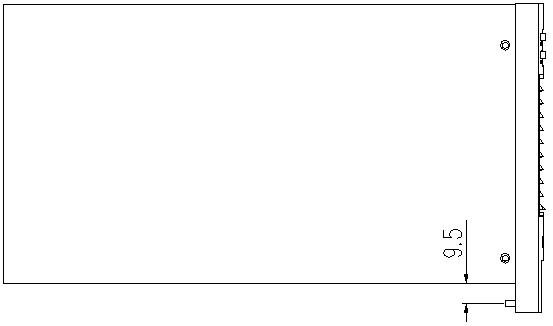

模块下端有一个M4的半月牙螺钉，请在托架或面板上设计相应的螺钉孔即可将模块固定在相应位置。
图4 模块固定螺钉位置图
3、航空插座设计
整流模块配置有一套航空组件（航空组件定义如图5所示），用户自行组装。配件清单如表8所示（对应一个模块）。
4、转接板设计
航空组件的转接板上，J2和J3是模块间的通讯/均流连接口，用4P电缆线连接在一起即可；J1为2位凤凰端子连接器，用来与上位机通讯接口的连接；JP1是一个3位的跳针，用于设置系统485通讯口的匹配电容，出厂默认设置为跳针帽在“OFF”位置，对于一套系统，设置其中一个转接板跳针的跳针帽到“ON”位置。

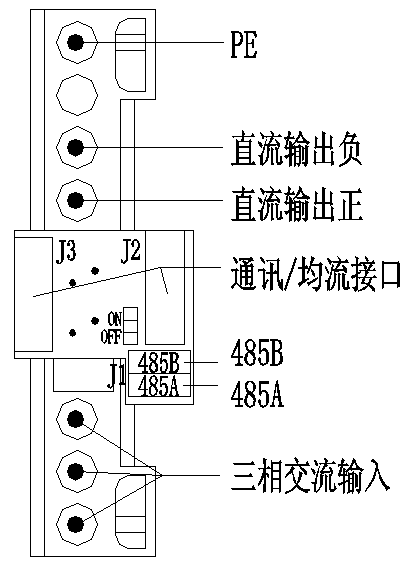

图5 航空组件定义图

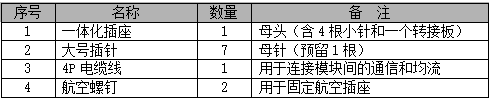

表8 模块航空板组件清单
注意:
一套系统中，航空组件转接板上的跳针帽只能有一个设置到“ON”位置。
5、航空插座固定
如果用户直接将航空插座固定在模块上，为了紧固航空插座，请将插座用航空螺钉固定到模块后部；

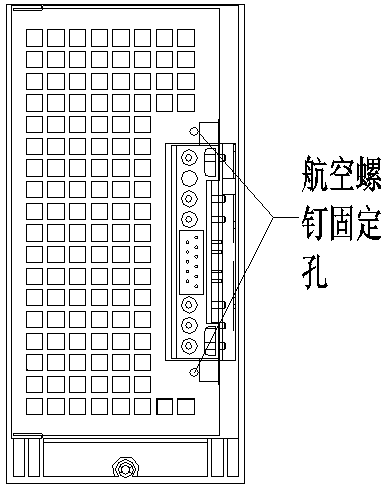

图6 航空插座直接固定在模块后面图
如果采用我司提供的托架固定，安装流程如下：
第一步将航空插座固定在托架上，如下图示：

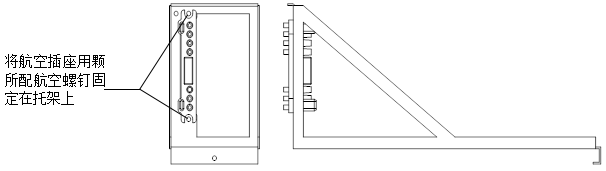

图7 模块托安装航空插座图
第二步将托架固定在两根横梁上，如下图示：

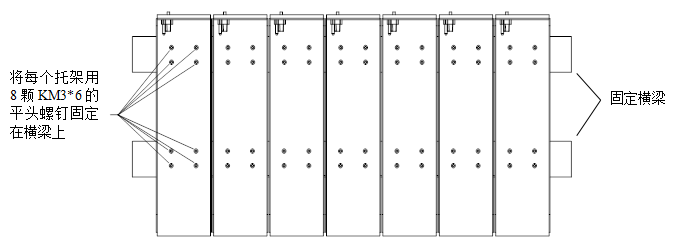

图8 模块托架固定横梁上图
托架尺寸如下图所示：

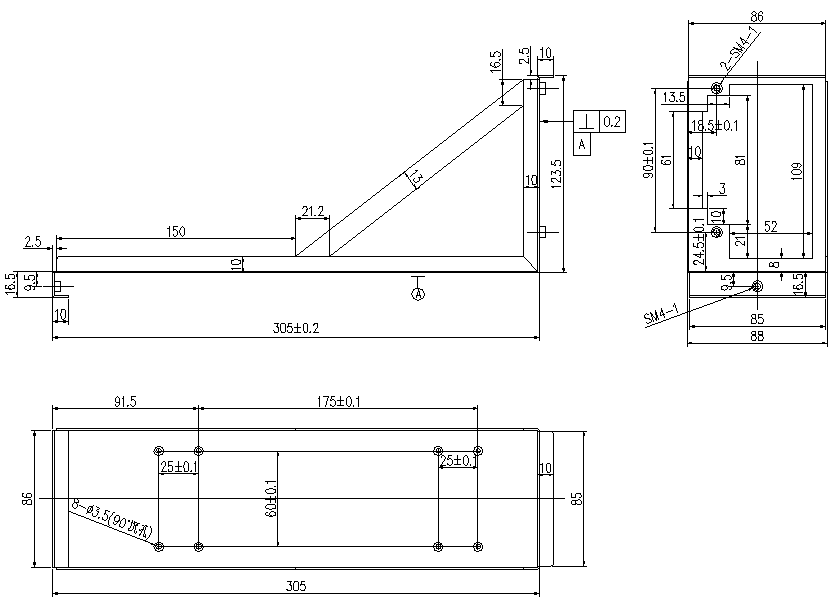

图9 托架尺寸图（单位：mm）
六、装配尺寸

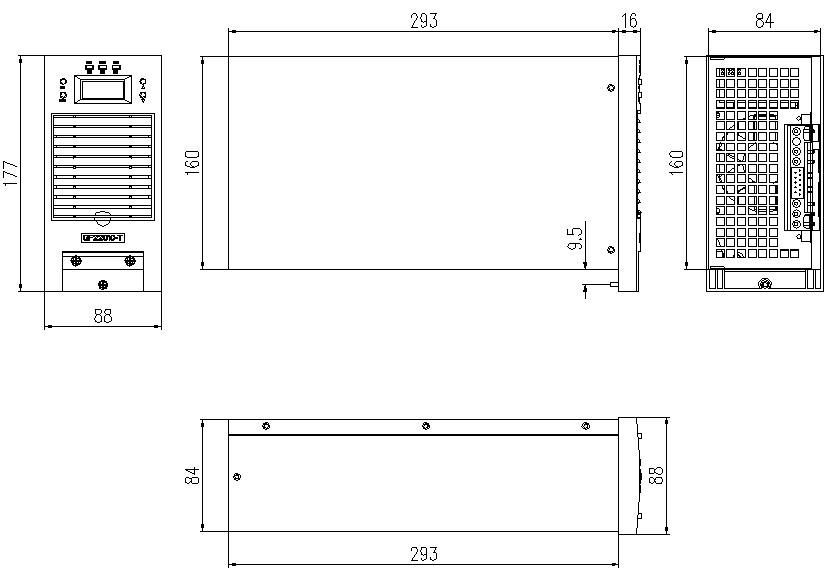

图10 模块尺寸图（单位mm）
