GF22020-9系列智能风冷模块产品特点、技术指标及结构说明
索引：GF22020-9,直流屏充电模块,GF22020-9充电模块 发布日期：2022-10-19
GF22020-9/GF11030-9高频整流模块采用全桥LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；采用自冷和风冷相结合的散热方式，在轻载时自然冷却，符合电力系统的实际运行情况，散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
一、GF22020-9充电模块主要特点
● 输入电压工作范围宽：304VAC～456VAC；
● 采用先进的LLC谐振高频软开关技术，效率大于94%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 风冷方式，风机采用温度联合电流控制调速，噪音小，可靠性高；
● 内置防反接保护，支持带电热拔插。
二、GF22020-9直流屏电力电源模块技术指标

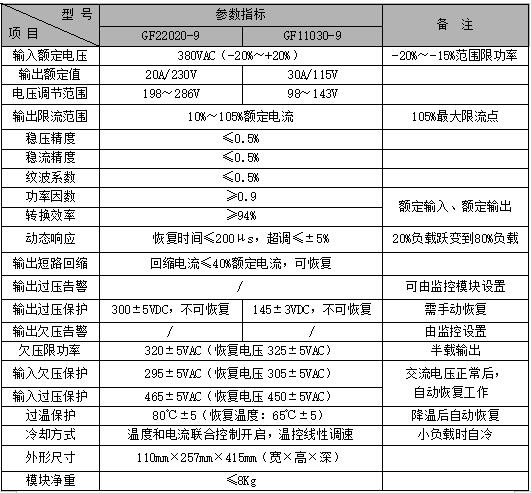

表1 GF22020-9系列模块技术指标表
三、GF22020-9外形结构与接口
1、外形结构

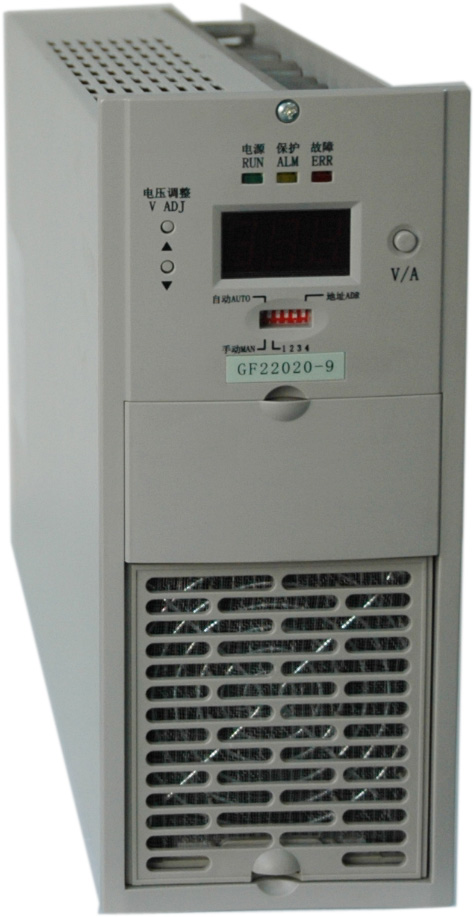

图1 模块外形图
图2 模块前后视图
2、输入输出的接口
图3 航空组件定义图
表2 整流模块插座定义表
注意:
1、为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；
2、为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。
更多变电站风冷充电模块产品资料， 敬请关注西安广深直流屏技术服务中心。
