GF22020-9系列智能风冷模块操作说明书
索引：GF22020-9,GF22020-9充电模块,直流屏充电模块 发布日期：2022-10-24
GF22020-9直流屏风冷模块操作说明
连接好电源和负载，将模块正确插入托架，上电后等待5秒钟左右，模块启动完成，在无故障的情况下，面板上中仅绿色工作指示灯在闪烁，表示模块处于正常的工作状态。
1、GF22020-9充电模块工作状态参数查询
LED显示当前的输出电压，通过按动切换开关，可以查看模块当前的其他工作参数。

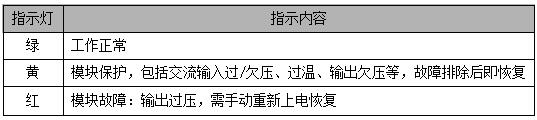

当存在故障时，模块的故障灯开始闪烁，各灯的工作定义如表1所示：
表1 工作指示灯定义表

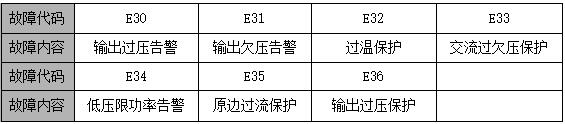

显示故障时，LED显示各个故障代码，故障代码与具体故障对应如表2所示:
表2 故障代码说明表
注意:
1.1 交流输入电压低于323VAC时，模块限功率输出，最大输出电流10A。
1.2 出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。
2、GF22020-9充电模块手动调压按钮
面板上部左侧嵌入的两个按键用来调整模块在手动状态下的输出电压。按一下左边按钮输出电压降低1V，按一下右边按钮输出电压升高0.5V。注意只有在手动控制方式下，调节此按键才起作用。
3、GF22020-9充电模块拨码开关
拨码开关用于选择控制方式和模块通信地址。其定义如图1所示:
图1 模块地址及手动设置拨码开关
(1) 控制方式选择拨码
拨码开关最左边一位为控制方式选择拨码，用于选择模块的控制方式为自动控制还是手动控制。拨上为自动控制方式，拨下为手动控制方式，如图所示。
在自动控制方式下，模块的输出电压、限流点、开关机均由监控模块进行控制，人工无法进行干预。如果模块连接到合闸母线上对电池进行充电，一般应设置为自动控制方式。
在手动控制方式下，模块的输出电压由上述介绍的手动调压按钮进行调节。模块的输出电压、限流点和开关机等均不受监控模块控制，但可以将模块的运行参数上报给监控模块。如果模块连接到控制母线上，则模块需输出单一的稳定电压，此时应将模块设置为手动状态，模块的输出电压由手动调压按钮调节，限流点全部放开，为105%。
注意:
手动调压按钮可使充电模块输出电压最高达到286V，因此在系统正常时请勿随意调节该按键。由于不同用户选择蓄电池的节数有差异，为安全起见，充电模块的输出在出厂时已整定在234V 浮充电压值上。
(2) 地址识别拨码
拨码开关左边第二位为广播地址识别拨码，用于模块识别广播数据包。拨到上端时，模块认为只有地址为0xFF的数据包是广播数据包。拨到下端时，模块认为只有地址为0xFE的数据包是广播数据包。
(3) 地址设置拨码
拨码开关右边四位为模块通信地址设置拨码，用于设置模块的通信地址。在模块上设置的通信地址为二进制数，每一位拨码向上拨代表二进制数0，向下拨代表二进制数1。四位地址设置拨码中最左边一位为最低位，最右边一位为最高位。
模块的地址设置拨码为4位，因此模块的地址设置范围为0～15，也就是说，连接到监控模块的同一个串口上的模块数最大为16个。模块地址是监控模块识别各充电模块的唯一标志，同一系统中模块的地址设置不能相同。对于同一个模块，模块通信地址设置必须与监控模块中的模块地址设置相同，否则将出现通信异常。

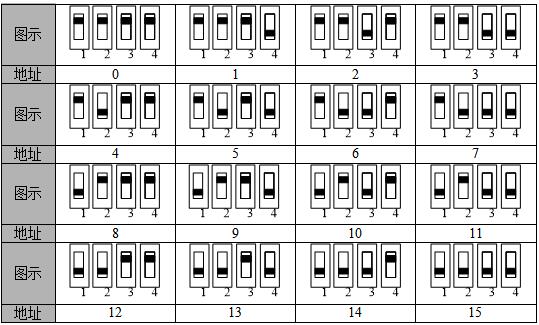

表3 拨码开关设置
