GF22030/GF22040系列直流屏智能风冷模块特点及技术指标介绍

索引:GF22030,GF22040,直流屏风冷模块    发布日期:2022-10-31

GF22030/GF22040电力用高频整流模块采用全桥LLC谐振软开关技术,效率高;采用无源PFC技术,功率因数高;散热风扇采用温度联合电流控制模式,噪音低,风扇寿命长。

一、英可瑞GF22030/GF22040系列整流模块主要特点
● 输入电压工作范围宽:304VAC~456VAC;
● 采用先进的LLC谐振高频软开关技术,效率大于95%;
● 内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏;
● 采用LED显示,可查询模块的电压、电流、地址及故障信息;
● 完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;
● 风冷方式,风机采用温度联合电流控制调速,噪音小,可靠性高;
● 内置防反接保护,支持带电热拔插。
二、英可瑞GF22030/GF22040系列整流模块技术指标

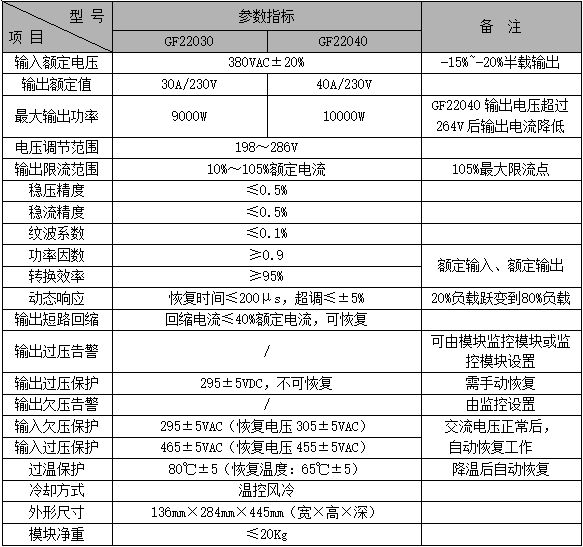

表1 GF22030/GF22040系列模块技术指标表
GF22030/GF22040系列模块
英可瑞GF22030/GF22040系列整流模块外型结构与接口
3.1 外形结构
GF22030/GF22040系列模块                   GF22030/GF22040系列模块

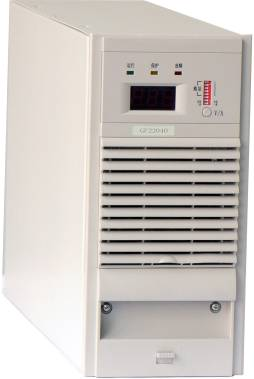

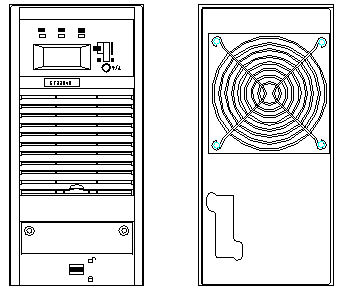

图1 模块外形图                                                                       图2 模块前后视图
3.2 输入输出的接口
GF22030/GF22040高频整流模块的输入、输出的各种信号都要通过其后面的航空插座连接,如图3所示,各脚的定义如表2所示:
GF22030/GF22040系列模块

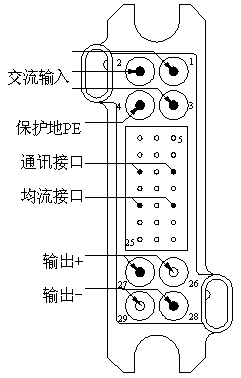

图3 航空组件定义图

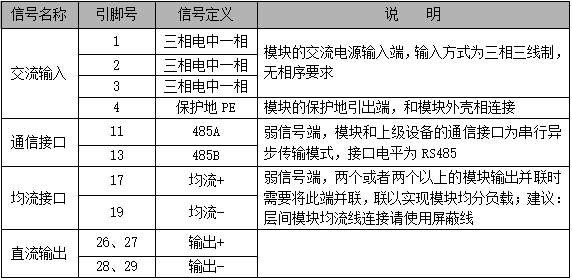

表2  整流模块插座定义表
GF22030/GF22040系列模块

注意:
1、为了保障安全,请确保将交流输入中的保护地PE端与大地正确连接;
2、为了保障系统的可靠性,每个模块的三相交流输入必须单独配置进线空开。
