GF22030/GF22040系列智能风冷模块操作说明及安装设计
索引：GF22030,GF22040,直流屏风冷模块,英可瑞整流模块 发布日期：2022-11-02
一、GF22030/GF22040系列直流屏智能风冷模块操作说明
整流模块采用LED数码管显示，并配有LED工作指示灯。
（1）工作状态参数查询
LED显示当前的输出电压，通过按动切换开关，可以查看模块当前的其他工作参数。
当存在故障时，模块的故障灯开始闪烁，各灯的工作定义如表1所示:
表1 模块工作指示灯定义表
显示故障时，LED显示各个故障代码，故障代码与具体故障对应如表2所示:
表2 模块故障代码说明表
注意:
出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。
(2) 模块的设置
在不带外部监控模块的情况下，模块的设置工作主要通过监控板上的8位拨码开关来完成如图1所示:
图1 拨码开关
其中第1～5位用于设置模块的地址，二进制表示可设置；第7位用于设置合母/控母；第8位用于设置一段/二段。
开关拨至右，表示该位为1，反之为0（多个模块时，地址的起始位必须是1），地址设置如表3所示（模块设置在一段合母）。

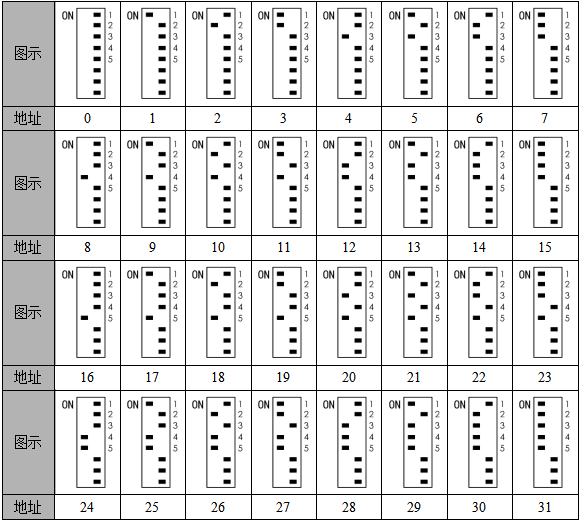

表3 拨码开关设置(1)
第7～8位设置如表4所示:

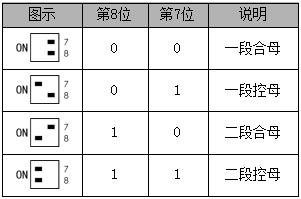

表4 拨码开关设置(2)
二、GF22030/GF22040系列直流屏智能风冷模块安装设计
1、模块散热设计
模块采用强迫风冷散热方式，因此在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保证模块前后散热风道的畅通，模块前端必须保留15～20cm 进风口。模块后方尽量少安装温度敏感部件，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
注意:
设计机柜时，请考虑模块散热进风风道设计。
2、模块电源配电设计
为了方便充电模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。模块不应直接连接到系统交流母线上，推荐空开额定容量为32A。
3、转接板设计
整流模块配置有一套航空组件（航空组件定义如图2所示），用户自行组装。配件清单如表5所示（对应一个模块）。
航空组件上的转接板RZ10H9X2上，J2和J3是模块间的通讯/均流连接口，用4P电缆线连接在一起即可；J1为2位凤凰端子连接器，用来与上位机通讯接口的连接；JP1是一个3位的跳针，用于设置系统485通讯口的匹配电容（电容量为0.1uF），出厂默认设置为跳针帽在“OFF”位置，对于一套系统，设置其中一个转接板跳针的跳针帽到“ON”位置。

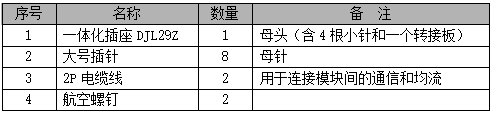

表5 模块转接板组件清单

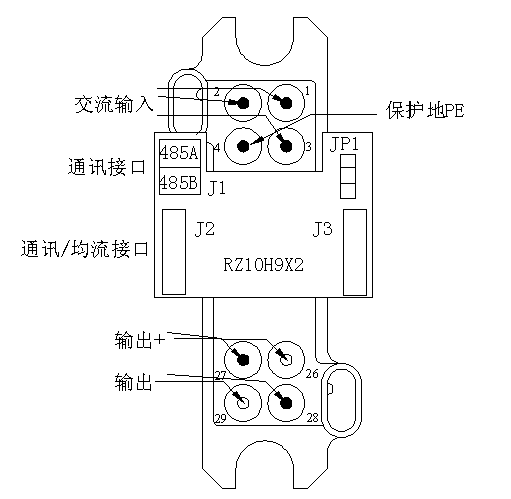

图2 航空组件定义图
用户设计托架结构时，托架上对应航空插座开孔尺寸如图3所示。
图3 航空插座开孔图（单位：mm）
注意:
一套系统中，航空组件转接板上的跳针帽只能有一个设置到“ON”位置。
三、GF22030/GF22040系列直流屏智能风冷模块装配尺寸

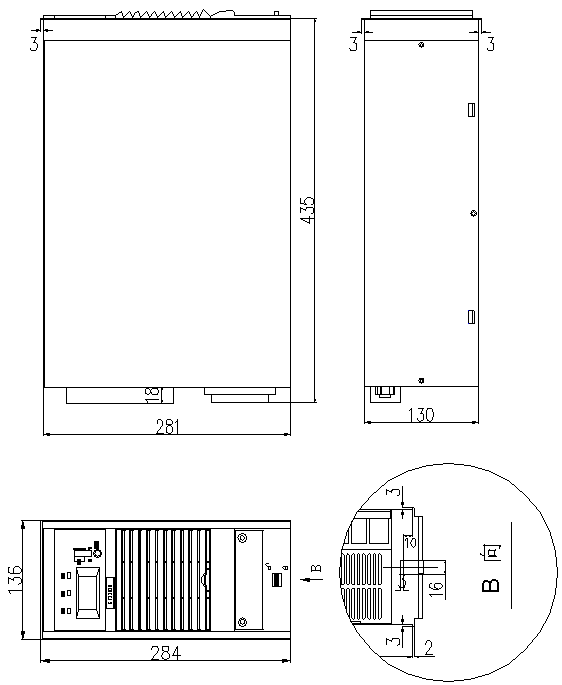

图4 模块尺寸图（单位mm）
