24V及48V通信电源模块及逆变电源模块介绍
索引：24V通信模块,通信电源模块,48V通信电源,直流屏通信电源 发布日期：2022-11-07
一、24V及48V通信电源说明
通信电源模块输出电压为24V和48V两种，输出电流有20A/25A/30A/40A，输入电压等级为220VAC（/220VDC）和110VDC两种。通信电源模块内置4种通讯协议可设置。
TG4820-2/-5系列通信电源采用LED数码管显示，支持220V单相交流输入和220V电压等级直流输入。TG4820-2系列采用立式安装方式，输入输出采用一体化航空接头，内置防反接保护，支持带电热拔插；TG4820-5系列采用卧式安装方式，2U标准高度，内置防反接保护，栅型端子台接线。

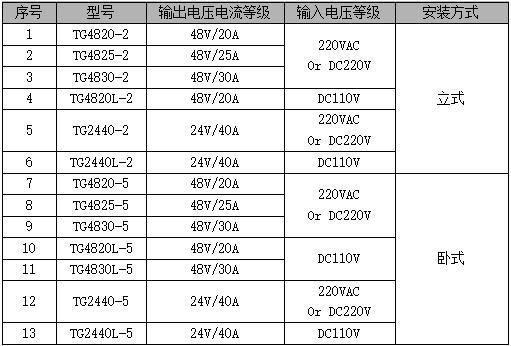

表1 TG4820-2/-5系列模块选型表

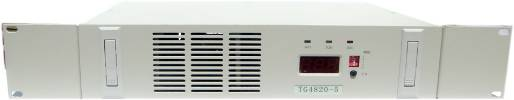

图1 TG4820-2外观图 图2 TG4820-5外观图
TG4820系列通信电源主要特点
● 输入电压工作范围宽：304VAC～456VAC；
● 采用先进的LLC谐振高频软开关技术，效率大于95%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 风冷方式，风机采用温度联合电流控制调速，噪音小，可靠性高；
● 内置防反接保护，支持带电热拔插。
二、逆变电源模块
逆变电源模块分为单机版模式和并机版模式两种，功率包括1KVA，2KVA，3KVA和5KVA，输入电压包括220VDC和110VDC两种。模块采用卧式安装，标准高度，其中1KVA逆变器为1U，2～5KVA为2U高度。

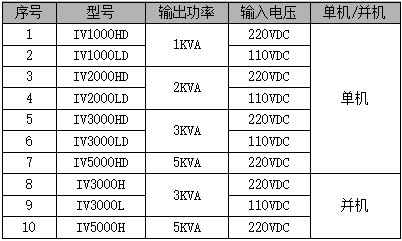

表2 逆变器选型表
图3 IV3000H/IV5000H外观图
逆变电源主要特点
● 超宽输入电压范围（195～290VDC/90～145VDC），适应能力强；
● 采用先进的谐振软开关技术，效率高、电磁兼容性好；
● 完善的保护和告警措施，具有遥控、摇信、遥测、遥调“四遥”功能；
● 内置高速DSP集散式控制方式，通信方便，抗干扰能力强；
● 温控风冷，延长风扇寿命，提高可靠性。
● 先进的并机均流技术，并机运行均流性能良好。
更多直流屏通信电源及逆变电源模块产品参数，敬请关注广深直流屏技术服务中心!
