电力操作电源系统设计指导与应用(一)

索引:电力操作电源,直流屏模块,直流屏电源    发布日期:2022-11-09
一、电力操作电源系统组件的选用
系统组成可分为十大部份:高频整流模块、交流监控单元、直流监控单元、开关量监控单元、监控模块、防雷组件、降压单元、电池巡检单元、绝缘监测单元、蓄电池组。如表1所示:

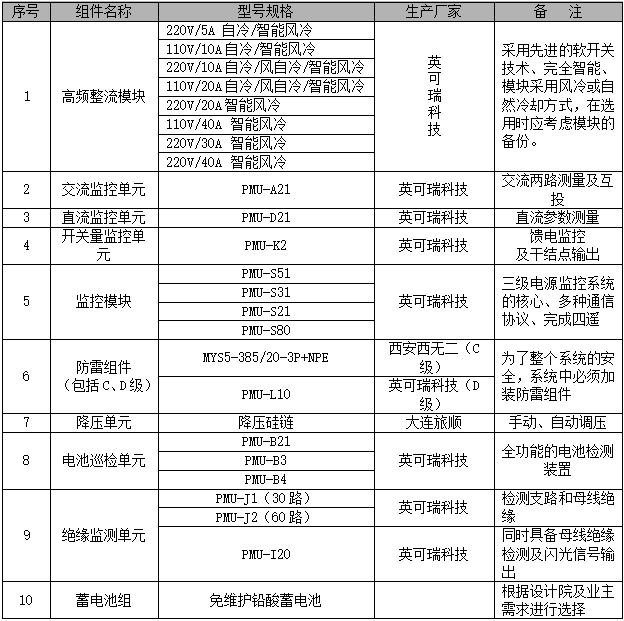

表1系统组件清单

二、电力操作电源系统组装注意事项
1、在采用风冷模块时,要保证模块前后通风顺畅;在采用了自冷系列模块时,由于内部没有风扇,在柜体设计时,尤其在考虑高频整流模块的安装位置时,要充分考虑高频整流模块的外部散热,柜体内部要留有便于空气流通的风道。在设计安装位置时高频整流模块与高频整流模块、高频整流模块与监控模块间,上下都要有一定的间距,一般间距大于200mm,而且上下模块间有倾斜的间隔板隔离,其目的是为了使下层模块工作时所产生的热风沿着倾斜的间隔板形成的风道自动流通,达到散热的效果。倾斜间隔板示意图如图1所示:

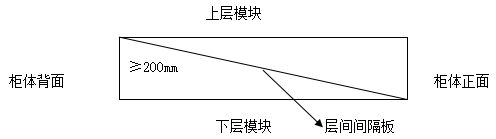

图1自冷模块间倾斜间隔板设计示意图
2、模块的安装层数大于两层时,要求每层模块有单独的交流进线空气开关,用以保证系统因交流出现故障时,故障不会扩大。
3、模块的一体化输入端子的交流输入端为四根线,其中有一根线是防雷地PE。为了有效防止过电压的冲击,保证高频整流模块以及整个电源系统的正常工作,模块的安装托架一定要和系统的PE端相接。
4、在系统采用双路交流进线时,系统默认为交流一路优先,若要采用系统自动双路进线,要求交流输入的工作状态一定要接入。
5、电池巡检单元在系统接线时要求在每个回路中串接一只自恢复保险,推荐型号为1A/30V,防止在操作不小心时造成电池极间短路引起人员及设备的损坏。
6、在充电柜与电池柜相连时必须检查极性的正确与否,并要求加装熔断器;否则会出现器件严重损坏。
7、霍尔电流传感器在系统接线时一定要注意传感器安装进线方向,否则会出现监控显示不准。
最小化系统(系统必不可少的信号)
在按不完全配置组成的系统中,要接入一些系统必不可少的信号,才能保证系统的正常运行。系统监控的信号有模拟量、开关量、状态量三种。信号在系统中有二种级别:必选、可选。必选信号是维持系统正常工作必不可少的信号,按不完全配置组成的系统中,必需把这些信号接入系统中。可选信号是指不是系统中必不可少的信号,用户可以根据需要自行选择,只要在监控模块系统配置中正确配置参数,系统也能正常。如表2所示:

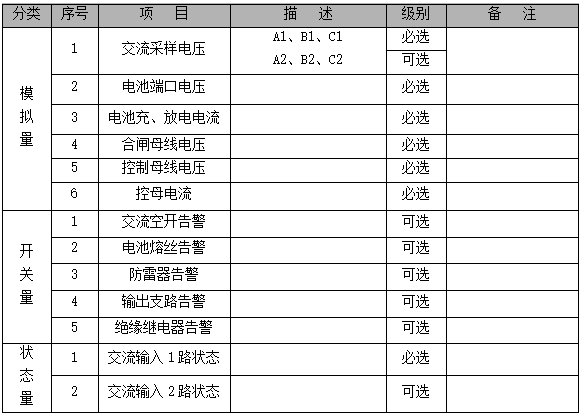

表2 系统信号分类

配电监控需采两个电流信号:电池电流、控母负载电流,如果采集点不对,会引起监控模块显示、自动电池管理不正常。
