电力操作电源系统设计指导与应用（二）
索引：电力操作电源,直流屏模块,直流屏电源 发布日期：2022-11-14
电力电源系统组件的应用

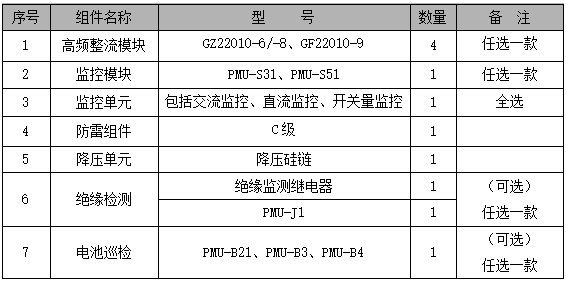

应用实例一如表1所示：
表1 系统组件
系统接线方式：单电池组、单母线不分段、有降压装置，接线方案-GDZW33。
交流输入：两路交流输入、自动切换
直流输出支路：合闸支路：6路80A
控制支路：16路10A
闪光支路：有
系统一次原理图、二次接线图如下图所示：

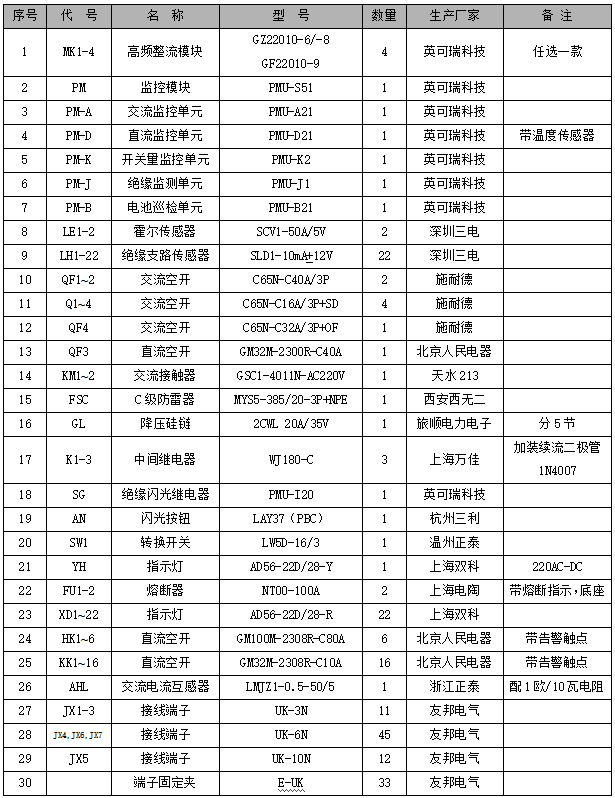

系统设备参考一览表如表2所示:
表2 系统设备参考一览表

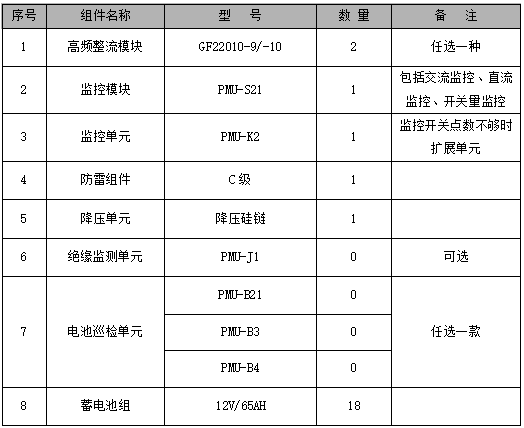

应用实例二如表3所示:
表3 组件名称
系统接线方式：单电池组、单母线分段、有降压装置，接线方案-GDZW33。
交流输入：两路交流输入、自动切换
直流输出支路：合闸支路：4路40A
控制支路：4路16A
闪光支路：无
系统一次原理图、二次接线图如下图所示：

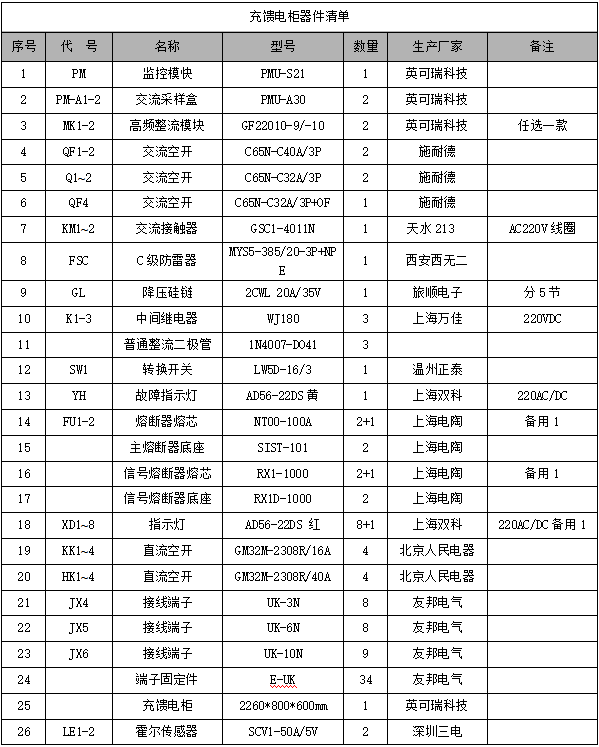

系统设备参考一览表如表4所示:
表4 系统设备参考一览表
