电力操作电源系统现场机柜调试说明书（一）
索引：电力操作电源系统,直流屏调试,电力操作电源说明书,电源直流屏 发布日期：2022-11-16
本调试说明仅针对标准程序的调试，特殊修改程序的调试请参考特殊程序说明。
一、准备工作
工具、材料及设备。
万用表，待测试机柜，耐压测试仪，绝缘电阻测试仪，三相自耦调压器，测试用10K/纯电阻性负载箱，三相功率测试仪（选），示波器（选）。
二、调试步骤
1、观察待测机柜的美观和标准
观察待测机柜的表面喷涂是否美观，走线是否美观，电气连接线是否正确，是否符合相关标准。
2、待测系统配置时应注意如下
根据实际现场要求，检查各器件是否符合图纸要求，对电气连接线进行仔细检查，防止有松动的现象。
3、检查交流输入线是否正常
检查系统交流输入线是否正常，其直流输出线是否正常，线路的颜色和相关标识是否与图纸和相关标准箱符合。用万用表测试其交流输入线间、直流输出线间是否有短路现象，如有短路，则必须先将其短路现象解决，方可进入下一步操作。
4、检查整个系统的通信线
检查整个系统的485通信口是否正常连接，其485内部通信线无短路，断路，反接现象，如存在此种情况，则应先将故障消除后，方可进行下一步操作。
注意：
不要将电源线接到系统的通信电路部分，否则将损坏整个系统的通信电路；不要将模块的均流电路部分接到系统的通信线内，否则将引起系统通信故障和均流故障。
对系统的通讯线路的要求，建议使用双芯屏蔽线处理，其中屏蔽层需要单端进行接地处理，对于内部通讯线的的长度如果太长，则需要进行中继处理；
对于系统的通讯线路的分布和布局，需要将其与交流线路进行分开布局，如果需要，尽量不要与交流输入线路或馈线回路并行。
5、检查整个系统的馈线部分
检查各个馈线开关的输入输出端是否有线路短路，断路，正负反接，其开关输出口不一一对应，如存在以上情况，则应先消除后，方可进入下一步操作。
6、监控系统检查
建议将其电源输入接到合闸母线上，检查监控系统的电源线连接。

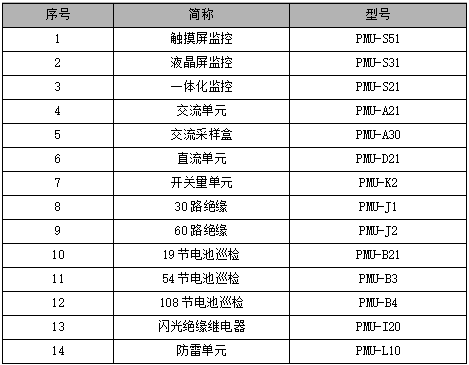

监控单元的简称和相应的型号
A、交流监控单元的接线检查（PMU-A21）
交流监控单元的交流检测输入端的相线与零线的位置是否正常（注意：交流的相线不分相序，但是其零线位置必须正确，否则将损坏交流监控单元），其交流状态输入端须与系统的三相交流输入继电器的常开端相连。如果系统配置的防雷器有远端信号输出点，则其常开点与交流监控单元的防雷故障点和COM端相连；如果系统配置的交流输入空气开关有远端信号输出，则将常开点与交流监控单元的交流开关点和COM端相连。
B、开关量监控单元的接线检查（PMU-K2）
开关量监控单元的各个开关量状态是否与机柜的开关量状态的常开端相连，检查系统的故障输出端是否与机柜的故障指示灯正确连接。
注意：
不要将空开的接线顺序弄反；开关量SW1的第一脚为开关量常开报警或常闭报警设置点，将其拨“1”时，其设置为常闭正常，将其拨至“0”状态时，其设置为常开状态正常。
对于硅链控制的接线，如果系统配置有硅链，则应着重检查。硅链的接线为：由开关量控制硅链转换继电器，然后由硅链转换继电器控制硅链的切换。其具体接线如下：开关量的输出4、输出5、输出6、公共端2控制硅链，假如系统配置的硅链为5级，则4、5、6控制硅链的方式为1、2、2，即输出4与公共端2控制的继电器控制1级硅链，输出5与公共端2控制的继电器控制2级硅链，输出6与公共端2控制的继电器控制2级硅链；假如系统配置的硅链为7级，则4、5、6控制硅链的方式为1、2、4，即输出4与公共端2控制的继电器控制1级硅链，输出5与公共端2控制的继电器控制2级硅链，输出6与公共端2控制的继电器控制4级硅链。
开关量的输出1、输出2、输出3、公共端1为一般故障输出端，同时，开关量的输出4、输出5、输出6、公共端2在系统没有配置硅链的时候，也可作为故障输出端。对于故障输出端的故障定义，在后面将予以说明。
C、直流监控单元的接线检查（PMU-D21）
直流监控单元的电压测量输入端为共负接线方式，其控制母线电压，合闸母线电压，电池电压输入分别接入直流监控单元的电压测量端。
如果系统中带有隔离电压传感器，其线路应该与图纸相配套，注意不要将其电源线与采样线路弄错，隔离电压采样传感器的输出与直流监控单元的扩展测量端口相连。
直流监控单元的电流测量接线为：检查±12V电压输出端接到电流传感器的电源端，其正负接线正确。检查电流传感器的电流测量线的穿孔方向是否与其所要求的相一致。如果不正确，则将其调整正确。
注意：
1、系统的电池管理中的温度补偿采样数据采自直流监控单元，其采集口为直流监控单元的“+5V—环境温度—地”，采样数据可以为电池温度，亦可以为环境温度，其温度补偿的设置在〈系统设置〉的〈电池管理〉中的温度补偿，其补偿方式为负温度补偿。具体的参数以系统设置中的数据为准。
2、直流监控单元的电压检测端和电流检测端的接口数量相同，请注意接线，如不正确，将烧毁直流监控单元。
如果系统配置有电池巡检检测单元和绝缘监测单元，则有以下调试步骤：
D、电池巡检单元的接线检查（PMU-B21/PMU-B3/PMU-B4）
电池巡检的接线为将电池的各个单体电压使用导线依次连接到电池巡检的电压测量口。电池巡检的温度检测口为VDD-TMP-GND，电池巡检的温度检测数据仅是检测数据，不参与电池的温度补偿。
E、绝缘监测单元的接线检查(PMU-J1/PMU-J2)
绝缘监测单元的接线为：绝缘监测单元的±12V电源电压输出端接到电流传感器的电源端，并检查其正负接线正确，检查绝缘传感器的穿孔方向（如果穿孔方向与传感器的标示相反，在出现绝缘故障时，系统就不会报支路绝缘电阻值），绝缘传感器的电流标示方向应与从断路器到输出接线端子的方向相一致。
针对于PMU-J1:绝缘监测单元的地址设置方式如下：
其拨码开关的第五位为地址设置位，将其拨至右边时，其地址为01；将其地址位拨至左边时，其地址位为02，其检测口为30个。如果将其地址位设置为两个时，其输入地址为60个。
针对于PMU-J2:
按照系统的具体要求，将监控单元的通讯和地址设置为实际所需要的状态，检测J2的接线是否与图纸和产品说明书所要求的一致。
注意：
绝缘监测单元的接地一定要保证良好接地，否则系统绝缘告警将不正确，即：绝缘监测单元的地线一定要与大地良好连接。
