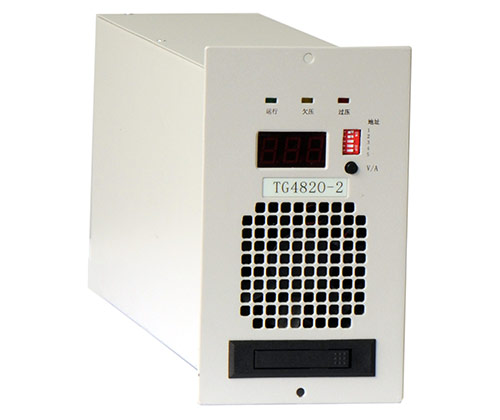

TG4820-2系列直流屏通信电源模块介绍
索引：TG4820-2,直流屏TG4820-2模块,直流屏通信模块 发布日期：2022-11-28
TG4820系列直流屏通信电源满足20A－160AH电池容量要求，可应用于小容量程控交换局、移动基站、卫星地球站等场合，非常适用于农村电话支局和微波中继站的通信设备供电；还支持直流输入，满足一体化电源设计选型要求。模块支持交流输入或直流输入。
TG4820-2通信模块技术参数
1、TG4820- 2通信模块外形尺寸(宽x高x深)114mmx 195mmx386mm,模块净重≤4.5Kg；
2、TG4820-2模块的工作环境温度10°C~ +45°C；
3、过温保护80°C+5, TG4820-2模块输出欠压告警39+2VDC,输出过压保护62+ 2VDC；
4、TG4820-2模块输入过压保护275+5VAC (交流输入) /370+5VDC (直流输入)，输入正常后自动恢复；
5、TG4820-2模块输入欠压保护，165+5VAC (交流输入) /170+5VDC (直流输入)，输入正常后自动恢复，输入电压范围220VAC+ 20%或1 80VDC ~ 360VDC,输出额定值20A/48VDC， 电压调节范围40VDC ~60VDC
直流屏通信电源模块主要功能
1．保护功能
1）输入过/欠压保护
模块具有输入过/欠压保护功能。当输入电压小于313±10Vac或者大于485±10Vac，模块保护，无直流输出，保护指示灯（黄色）亮。电压恢复到335±10Vac～460±15Vac之间后，模块自动恢复工作。
2）输出过压保护/欠压告警
模块具有输出过压保护欠压告警功能。当输出电压大于325±5Vdc时，模块保护，无直流输出，保护指示灯（黄色）亮。模块不能自动恢复，必须将模块断电后重新上电。
当输出电压小于198±1Vdc时，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。
3）短路回缩
模块具有短路回缩功能。当模块输出短路时，输出电流不大于40％额定电流。短路因素排除后，模块自动恢复正常输出。
4）缺相保护
模块具有缺相保护功能。当输入缺相时，模块限功率，可半载输出。在输出电压为260V时输出5A电流。
5）过温保护
模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄色）亮，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作。
6）原边过流保护
异常状态下模块整流侧出现过流，模块保护。模块不能自动恢复，必须将模块断电后重新上电。
2．其它功能
1）风扇温度控制
模块采用温度和电流联合控制风扇转动的方式。风扇转速分为停转、半转和全转三档，通过对输出电流和模块温度综合考虑进行风扇调速控制。
TG4820系列产品参数指标
