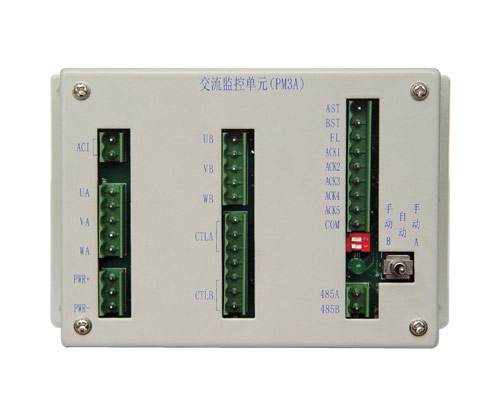

PM3A交流监控模块技术参数及地址设置说明
索引：PM3A,PM3A监控模块,直流屏监控模块 发布日期：2022-11-30
PM3A交流监控单元，提供合母、控母及蓄电池的电压和电流测量；电池熔断器、电池开关、充电机开关、输出开关、母联开关、降压模块开关、直流防雷等的状态检测；硅链控制输出等。通过RS485接口与主监控通信实现对电源系统实时精准的监控。
一、PM3A交流监控模块产品特点
测量两路三相交流输入电压、一路电流、交流接触器状态。
实现两路交流输入自动切换，互为备用供电，也可手动控制两路交流切换
检测防雷器故障状态和5个交流开关跳闸故障
电压测量直接接入，电流测量采用50A/5A电流互感器测量
检测信息通过RS485接口与主监控通讯
二、PM3A交流监控模块技术参数
供电电压：80VDC - 320VDC之间，都可以正常工作;
电压测量精度：1%;
电流测量精度：1%;
交流监控单PM3A开关量测量：8路;
检测量：2路三相电压，1路电流
通讯口：上位机通讯提供RS232/RS485
接口： 单元通讯采用RS485接口
三、PM3A的地址设置说明
ON ON - 1#交流量监控单元;
OFF ON - 2#交流量监控单元;
ON OFF - 3#交流量监控单元;
OFF OFF - 4#交流量监控单元。
