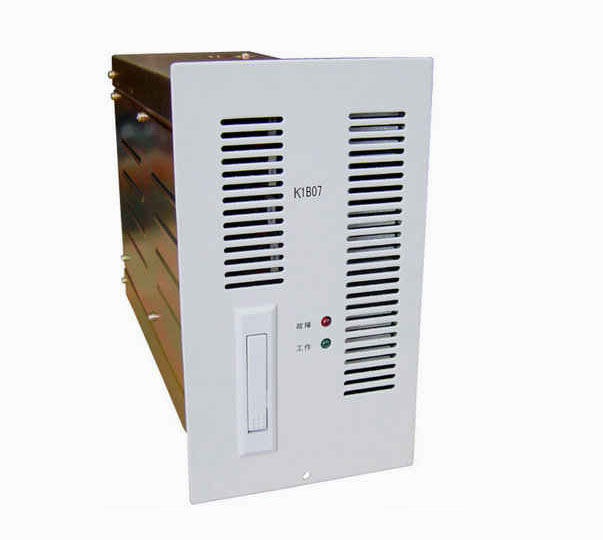

K1B07配电站直流屏高频开关充电模块
索引：K1B07,直流屏充电模块,高频充电模块 发布日期：2022-12-21
K1B07充电模块主要技术参数:
●三相输入额定电压：380V，50HZ
●电压变化范围：323V~437V
●频率变化范围：45HZ~55HZ
●输出额定值： 7A/220V
●电压调节范围：180V~286V
●转换效率：≥93%（满负荷输出V
●输出限流范围：10%~105%×额定电流
●稳压精度：≤0.5%
●稳流精度：≤0.5
●纹波系数：≤0.1%
●动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5%
●可闻噪声：≤55db
●工作环境温度：-5℃~ 40℃
●外型尺寸（高×宽×深）：197mm×110mm×307mm（箱体）
221.5mm×126mm（前面板）
●产品重量：6.5kg
K1B07充电模块用途：
适用于配电房直流屏用于充电的模块，也被称为高压房直流屏的模块。
K1B07充电模块性能特点：
●三相三线电压输入，三相电流平平衡
●宽电压输入范围323V~437V，适应能力强
●采用软开关技术，电磁兼容性好
●可带电插拔、在线维护，方便快捷
●采用无级限流设计方式，电池充电限流精度高
●完善的保护、告警措施，具有遥控、遥测、遥信、遥调功能
●内置CPU集散式控制方式，具有通信方便，抗干扰能力强
●模块有LCD显示电路，全汉化显示，真正实现人机对话
●模块有硬件均流单元电路，系统扩容变得简单
●模块功率密度高，强迫风机冷却，噪声小
●具备CLASS-A电磁兼容标准和CCEE安规标准
整流模块K1B07的原理如下：
K1B07三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰，保证K1B07后级电路的安全。
K1B07 三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM电路转换为高频交流，再经高频变压器隔离降压后高频整流输出。
K1B07控制部分负责PWM信号的产生及控制，保证输出稳定，同时对K1B07各部分进行保护，提供“四遥”接口。
K1B07采用无源PFC技术，功率因数达到0.9以上；采用高频软开关技术，使K1B07转换效率得到大大提高，最高可达94%。
