维谛UPS电源Liebert GXE系列6-10k产品介绍
索引：维谛UPS电源,维谛GXE系列电源,维谛UPS 发布日期：2023-03-27
维谛UPS电源Liebert® GXE 6/10kVA UPS（以下简称UPS）是艾默生网络能源有限公司开发的智能化、在线式、正弦波不间断电源系统，可为用户的精密仪器设备提供可靠优质的交流电源。
UPS采用模块化设计，装配为塔式，适用于小型计算机中心、网络、通信系统、自动控制系统和精密仪器设备的交流供电。
一、 特点
UPS包括以下特点：
▶ 单相市电输入模式
▶ 采用高频链双变换拓扑结构，输入功率因数高，输入电压范围宽，输出不受电网干扰，能够适应比较恶劣的电网使用环境
▶ 功率密度高
▶ 运用DSP全数字控制技术，系统稳定度高，具有自我保护和故障诊断功能
▶ 拥有极强的智能化电池管理功能，延长电池模块的使用寿命
▶ 显示面板采用LCD/LED显示，使用户更直观地了解UPS工作状态和运行参数
▶ UPS具有ECO模式，用户若选择此方式供电，可最大程度地节省能源
▶ 配合艾默生网络能源有限公司的监控软件，可实现完善的网络电源管理功能
▶ 具有风扇的故障自检和自动识别功能
▶ SNMP卡（可选）可提供网络通信功能
▶ 可外接多个电池组，以延长电池模式供电时间
▶ 专业版机型具有并机功能，最多可实现3＋1并机冗余供电
二、 机型配置

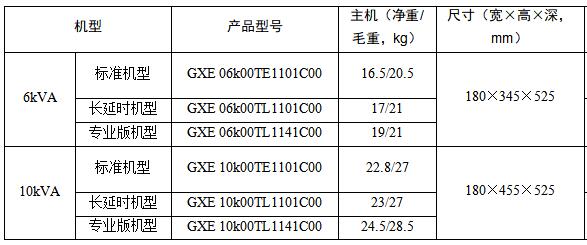

6/10kVA UPS各提供三种机型配置：标准机型、长延时机型、专业版机型，见表1。
表1 机型配置
三、 外观和部件
1 外观

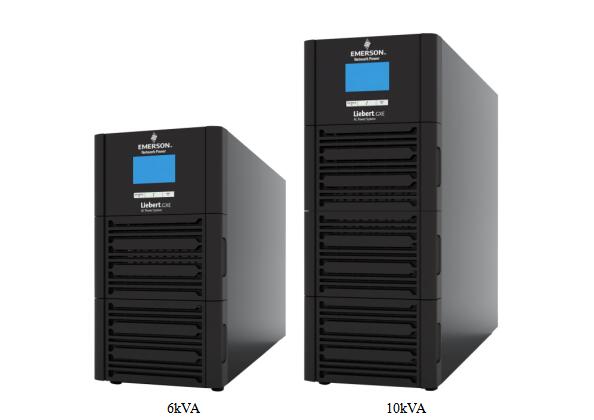

UPS的外观如图1所示。
图1 UPS外观
2 部件
前面板

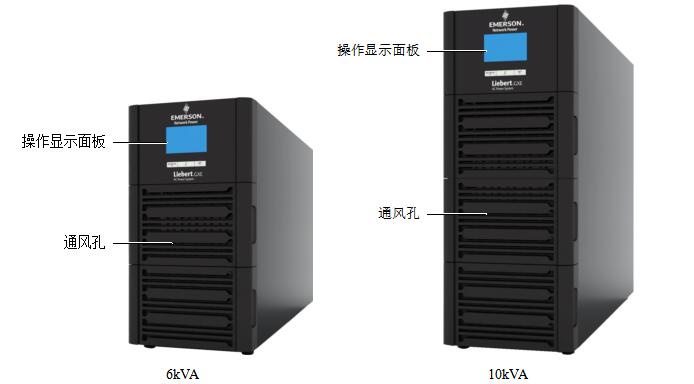

如图2所示，UPS前面板提供通风孔和操作显示面板。
图2 UPS前面板
后面板

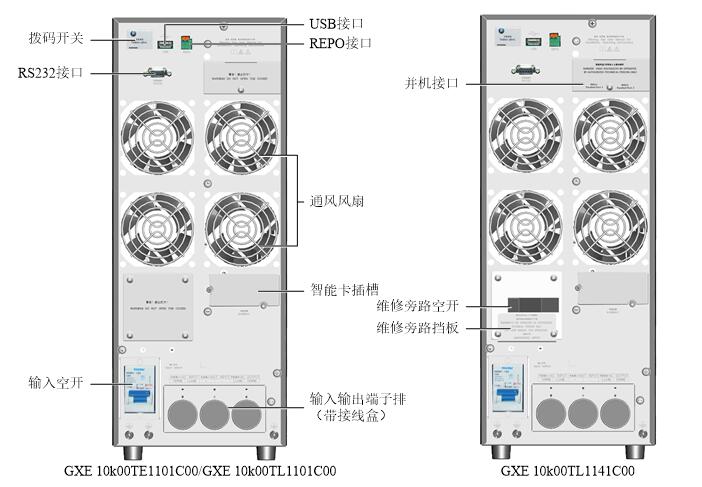

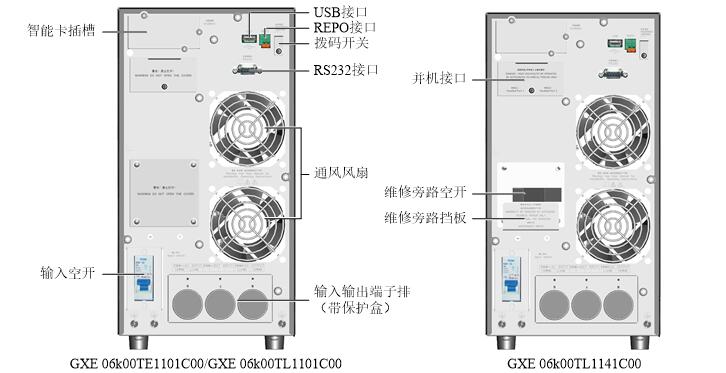

如图3、图4所示，UPS后面板提供智能卡插槽、输入空开、USB接口、REPO接口、拨码开关、RS232接口、通风风扇、输入输出端子排（以下简称“端子排”）、并机接口（仅专业版机型有）和维修旁路空开（仅专业版机型有）。
图3 6kVA UPS后面板
图4 10kVA UPS后面板
四、 工作原理

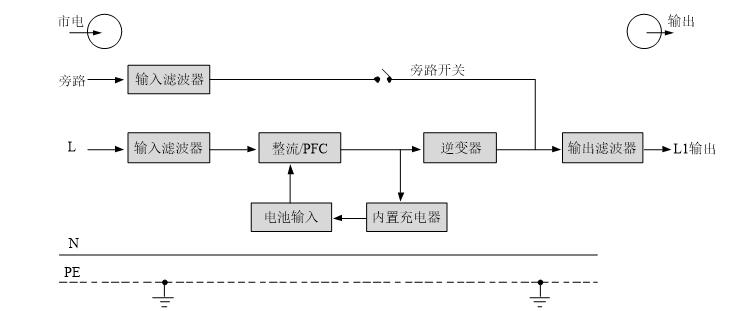

UPS工作原理图如图5所示。
图5 UPS工作原理图
1．UPS由市电输入、输入/输出滤波器、整流/PFC、逆变器、旁路、内置充电器、电池输入和UPS输出等功能模块组成。
2．市电正常时，闭合旁路空开，内置充电器给电池组充电。在UPS开机前，输出电压为零。开机后，电子转换开关将负载与逆变输出相连，市电经过整流/PFC电路后输出直流电给逆变电路，经过逆变电路变换输出纯净的正弦波交流电，通过电子转换开关提供给负载。
3．市电异常时，电池电压经过整流/PFC电路升压后输入给逆变电路，经过逆变电路变换输出纯净的正弦波交流电，通过电子转换开关提供给负载。
4．市电恢复正常后，UPS自动从电池模式切换回正常模式，市电仍然经过整流/PFC电路后输出直流电给逆变电路，通过电子转换开关提供给负载。
五、 UPS工作模式及故障状态
UPS工作模式可分为正常模式、旁路模式、电池模式、ECO模式和维修旁路模式。

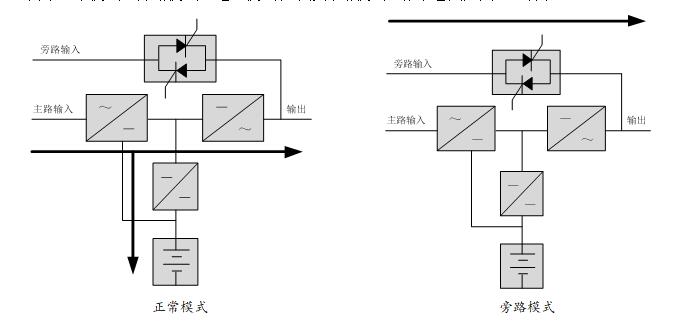

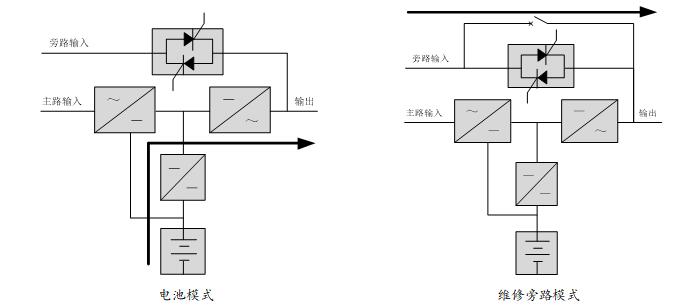

其中正常模式、旁路模式、电池模式和维修旁路模式工作示意图如图6所示。
图6 工作模式示意图
1 正常模式
市电输入正常时，市电经过整流和逆变转换后给负载提供稳压稳频电源，同时充电器对电池进行充电的工作模式就是正常模式。正常模式下，逆变指示灯常亮。
2 旁路模式
当UPS工作于正常模式时，如出现过载超时、逆变器或整流器等故障，UPS将切换至旁路模式，即负载所需电源由市电输入直接经旁路提供。若整流器正常，内置充电器对电池充电。旁路模式时，逆变器指示灯不亮，旁路指示灯常亮，市电输入通过UPS旁路提供电源给负载。
3 电池模式
在市电掉电、整流器过载或市电电压超出范围（120Vac～288Vac）时，整流器和内置充电器停止运行，电池通过逆变器向负载提供电源。电池指示灯和逆变指示灯常亮，并伴有每3.3秒一次的蜂鸣器告警，提示用户UPS处于电池模式。
4 ECO模式
在ECO模式下，当旁路电压在220Vac±10％、频率在50Hz±2Hz范围内时，负载由旁路供电，旁路指示灯亮。旁路电压异常时，负载由逆变器供电。ECO模式是一种经济运行模式，对于对电网质量要求不高的用电设备，用户可选择ECO模式通过旁路供电，减少电能损耗。
当旁路电压正常时，逆变器处于空载运行状态，负载由旁路供电，旁路指示灯亮。
5 维修旁路模式
如需对UPS进行维护和维修，可通过维修旁路空开将负载切换到维修旁路，负载电源不中断。维修旁路空开位于POD前面板，容量满足总负载容量要求。POD的详细资料可参考《Liebert® ITA 10kVA UPS并机配电单元用户手册》。
6 故障状态
在正常模式下，若出现逆变器故障、机内温度过高等情况，UPS将转为旁路模式；在电池模式（无旁路市电）下，若出现逆变器故障、机内温度过高等情况，UPS将关机，输出中断。一旦UPS发生故障，故障指示灯变亮，蜂鸣器长鸣，相应的故障代码闪烁。
六、 产品规格

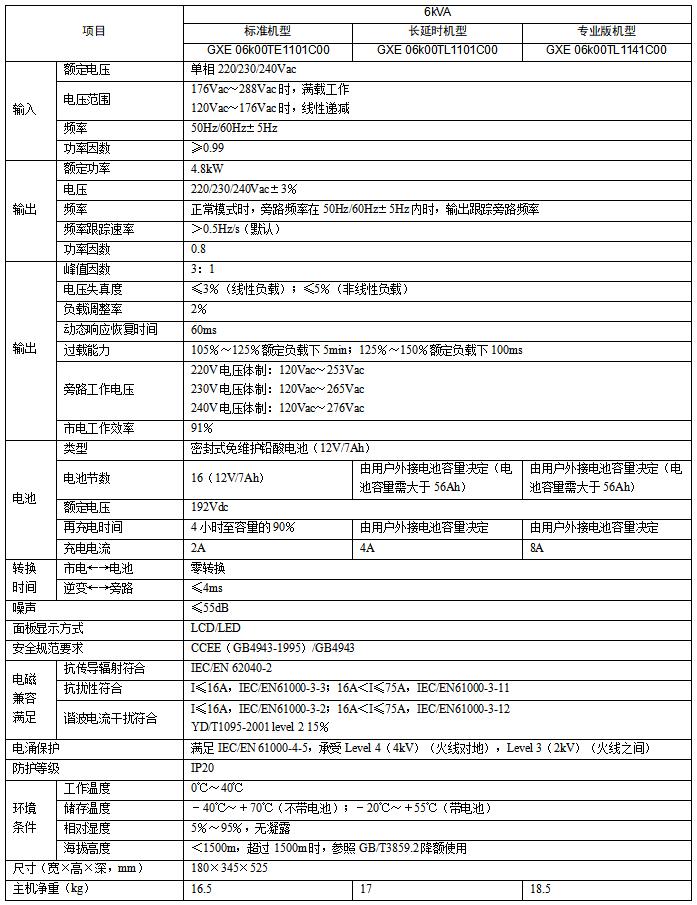

6kVA产品的规格见表2。
表2 产品规格

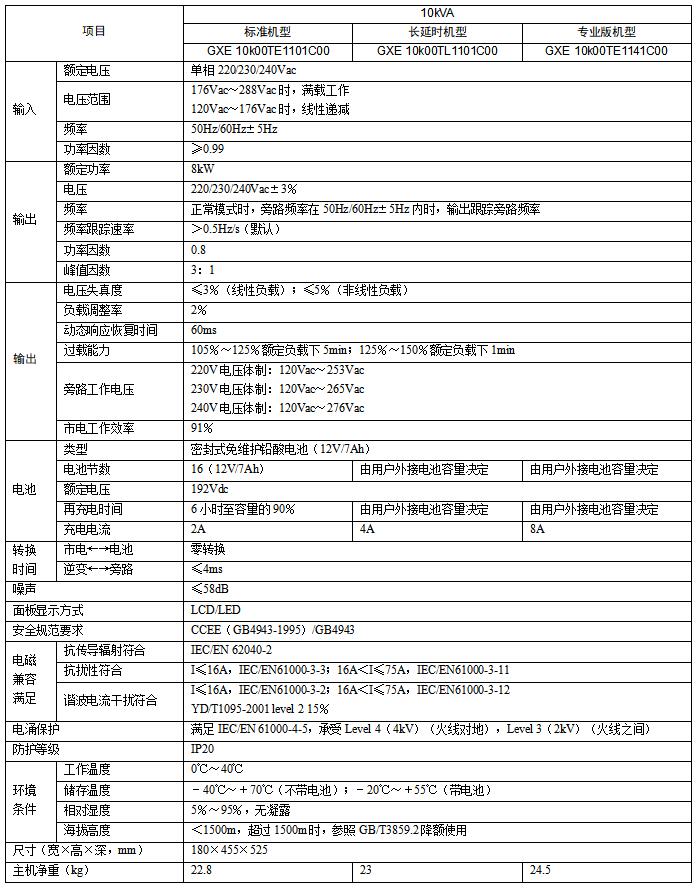

10kVA产品的规格见表3。
表3 产品规格
