Liebert®GXE2 6kVA～20kVA UPS 用户手册（一）
索引：维谛GXE2电源,维谛UPS电源,维谛电源 发布日期：2023-04-10
Liebert® GXE2 6kVA~20kVA UPS（以下简称 UPS）是维谛技术有限公司开发的智能化、在线式、正弦波塔式不间断电源系统，可为精密仪器设备提供可靠优质的交流电源。该设备适用于小型计算机中心、网络、通信系统、自动控制系统和精密仪器设备的交流供电。
本文介绍 UPS 的特点、机型配置、外观和部件、工作原理等。
一、 特点
★ 体积小，方便安装
★ 采用高频链双变换拓扑结构，输入功率因数高，输入电压范围宽，输出不受电网干扰，适应比较恶劣的电网使用环境
★ 全新的数字化控制平台和硬件设计平台，能够适应更为恶劣的电网和负载冲击
★ 合理的结构布局和整机工艺，产品的可靠性较上代产品有极大提升
★ 6/10kVA 产品支持 16、18、20 节电池，15/20kVA 产品支持 32，36，40 节电池。15kVA/20kVA 长机内置可达 13A充电能力的大功率充电器，为客户提供快速充电保障
★ 符合人体工学设计的 LCD 结构方案，使用户更直观地了解 UPS 工作状态和运行参数
★ 15/20kVA 机型具有并机功能，最多可实现 2＋1 并机冗余供电
★ UPS 具有 ECO 供电模式以及智能休眠模式，可尽可能的节省能源
二、 机型配置

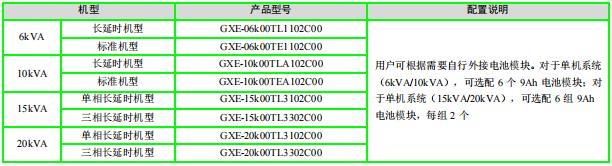

UPS 的产品型号及机型配置说明见表 1。
表1 机型配置
三、外观和部件
1 外观

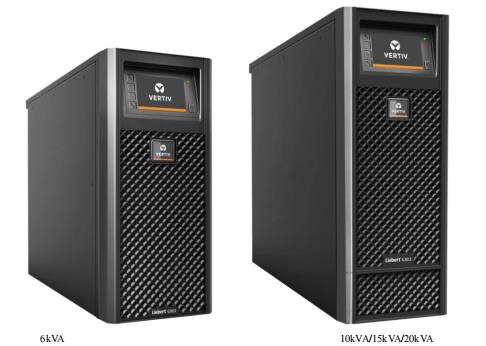

UPS 的外观如图 1 所示。
图1 UPS 外观图
1.3.2 部件
前面板

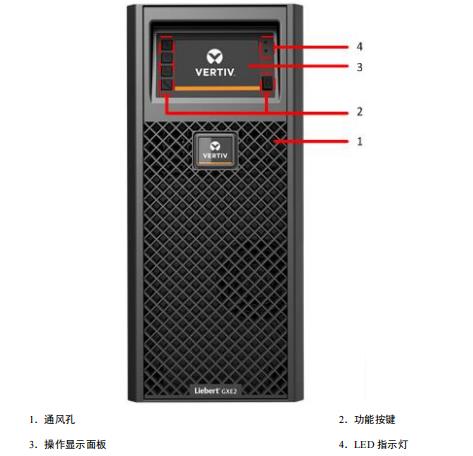

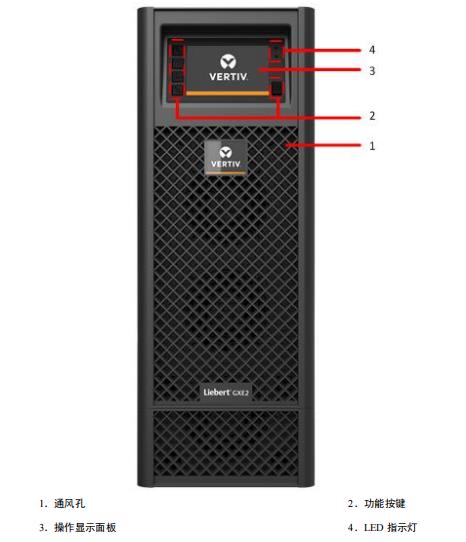

如图 2 所示，UPS 前面板提供通风孔、操作显示面板、LED 指示灯及功能按键。
6kVA
10kVA/15kVA/20kVA
图2 UPS 前面板
后面板

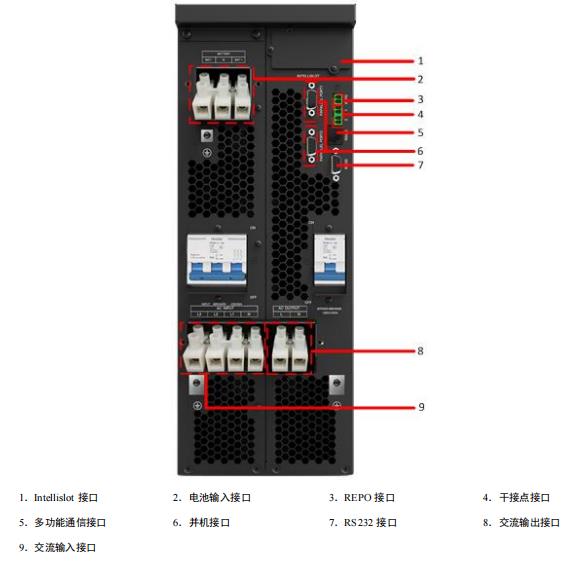

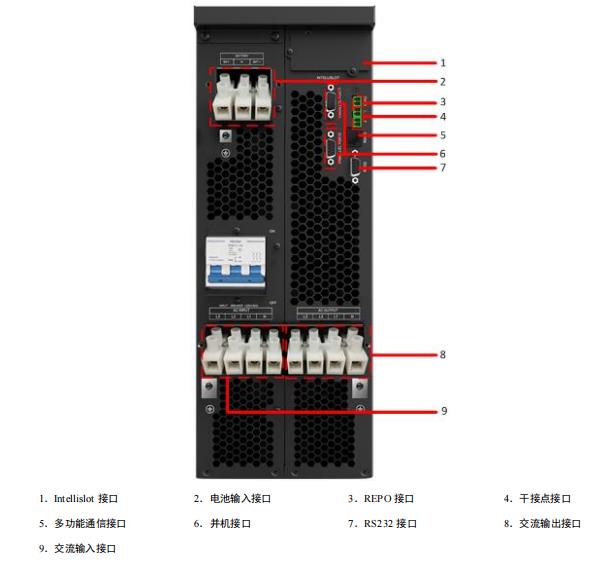

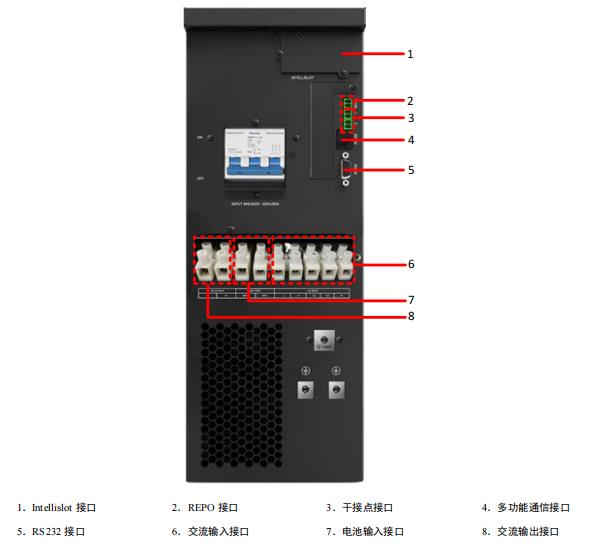

如图 3 所示，UPS 后面板提供干接点接口、输入输出端子排、电池端子排、Intellislot 接口、RS232 接口、REPO 接口、多功能通信接口等。其中 Intellislot 接口中的卡是选件，如需使用需单独购买。
6kVA
10kVA
15kVA/20kVA（三单机型）
15kVA/20kVA（三三机型）
图3 UPS 后面板
注意
非维谛技术授权人员禁止打开 UPS 机箱
四、 工作原理

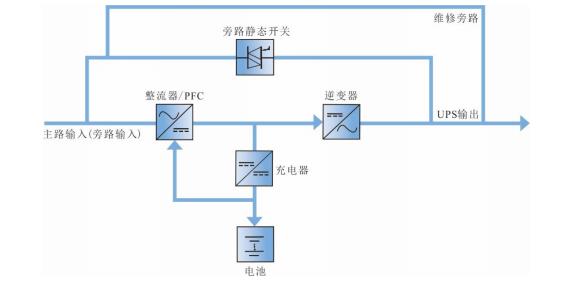

UPS 工作原理如图 4 所示。
图4 6kVA/10kVA/15kVA/20kVA UPS 工作原理
1．UPS 由市电输入（主路和旁路）、整流/PFC、充电器、逆变器、旁路、电池、输出等功能模块组成。
2．市电正常时，整流器启动，同时充电器给电池组充电。在 UPS 开机前，输出电压为零。开机后，电子转换开关将负载与逆变输出相连，市电经过整流/PFC 电路后输出直流电给逆变电路，经过逆变电路变换输出纯净的正弦波交流电，通过电子转换开关提供给负载。
3．市电异常时，电池电压经过整流/PFC 电路升压后输入给逆变电路，经过逆变电路变换输出纯净的正弦波交流电，通过电子转换开关提供给负载。
4．市电恢复正常后，UPS 自动从电池模式切换回正常模式，市电仍然经过整流/PFC 电路后输出直流电给逆变电路，通过电子转换开关提供给负载。
