Liebert®GXE2 6kVA～20kVA UPS 用户手册（二）
索引：维谛GXE2系列电源,维谛GXE2 UPS电源,艾默生ups电源 发布日期：2023-04-12
一、维谛GXE2 6kVA～20kVA UPS 状态及运行模式
注：本文所涉及的 LED 指示灯的详细介绍，请参见 LED 指示灯。
UPS 状态及运行模式可分为正常模式、旁路模式、电池模式、ECO 模式、故障状态和维修旁路模式。其中正常模式、旁路模式、电池模式和维修旁路模式工作示意图。如图 1～图 4 所示。
注意
用户需要自行配电才能使用维修旁路模式
1 正常模式
市电输入正常时，市电经过整流和逆变转换后给负载提供稳压稳频电源，同时充电器对电池进行充电的工作模式就是正常模式。
正常模式下，运行指示灯（绿色）常亮，告警指示灯灭，蜂鸣器不鸣叫。

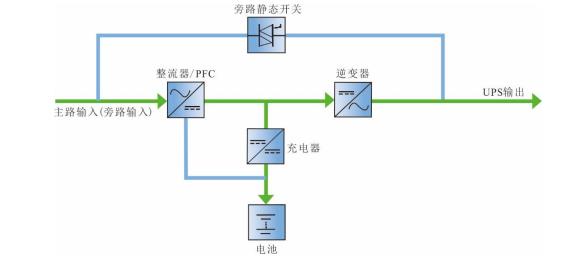

图1 正常模式示意图
2 旁路模式

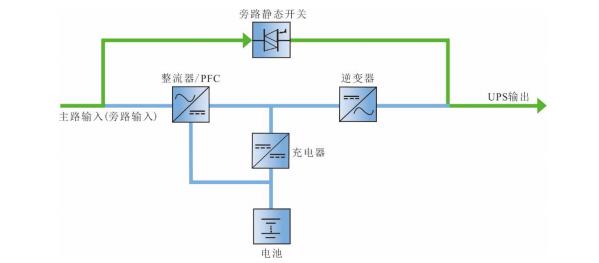

当 UPS 工作于正常模式时，如出现过载超时、逆变器或整流器等故障，UPS 将切换至旁路模式，即负载所需电源由市电输入直接经旁路提供。若整流器正常，内置充电器对电池充电。
旁路模式下，运行指示灯（绿色）亮，告警指示灯（黄色）亮，蜂鸣器间断鸣叫。LCD 面板的“当前告警”页面里显示“旁路供电”。
图2 旁路模式示意图
注意
在旁路模式下，若出现市电断电或市电电压超出范围，则 UPS 关机，输出中断。
3 电池模式

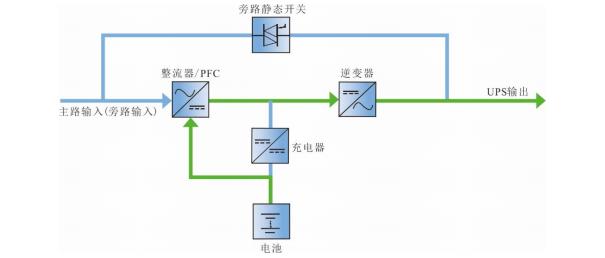

市电掉电或电压超出范围时，整流器和内置充电器停止运行，电池通过逆变器向负载提供电源。
电池模式下，运行指示灯（绿色）亮，告警指示灯（黄色）亮，蜂鸣器间断鸣叫。LCD 面板的“当前告警”页面里显示“电池逆变供电”。
图3 电池模式示意图
注意
1．电池出厂时已满充，但经过运输和存储，电量会有所损失。因此在第一次使用 UPS 时应充电 8 小时，以保证有足够的备用时间。
2．电池冷启动可在市电停电时直接从电池（已充电）模式启动 UPS。因而可独立使用电池电源，在某些情况下提高了系统的使用率。
4 ECO 模式（仅适用于单机系统且有外接电池）
在 ECO 模式下，当旁路电压正常时，负载由旁路供电。旁路电压异常时，负载由逆变器供电。ECO 模式是一种经济运行模式，对于对电网质量要求不高的用电设备，用户可选择 ECO 模式通过旁路供电，减少电能损耗。
注意
1．ECO 模式下，当输出不过载却出现旁路断电或旁路电压异常时，UPS 将切换到正常模式；如果输出过载时出现旁路断电或旁路电压异常，UPS 将不会切换到正常模式，同时会关闭旁路。
2．ECO 模式下，UPS 效率可达 99％。
5 故障状态
在正常模式下，若出现逆变器故障、机内温度过高等情况，UPS 将转为旁路模式；在电池模式（无旁路市电）下，若出现逆变器故障、机内温度过高等情况，UPS 将关机，输出中断。当 UPS 发生故障时，告警指示灯（红色）常亮，蜂鸣器长鸣，相应的故障信息在 LCD 面板上显示。
6 维修旁路模式
如需对 UPS 进行维护和维修，可通过维修旁路空开将负载切换到维修旁路，负载电源不中断。

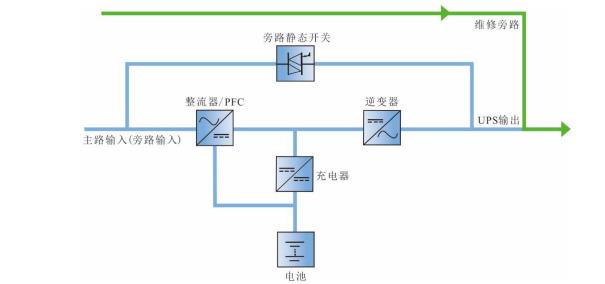

图4 维修旁路模式
注意
UPS 故障无法正常工作时，请联系就近的维谛技术办事处或客户服务中心。严禁自行维修，否则可能危及人身安全和导致设备故障。
二、维谛GXE2 6kVA～20kVA UPS产品规格介绍

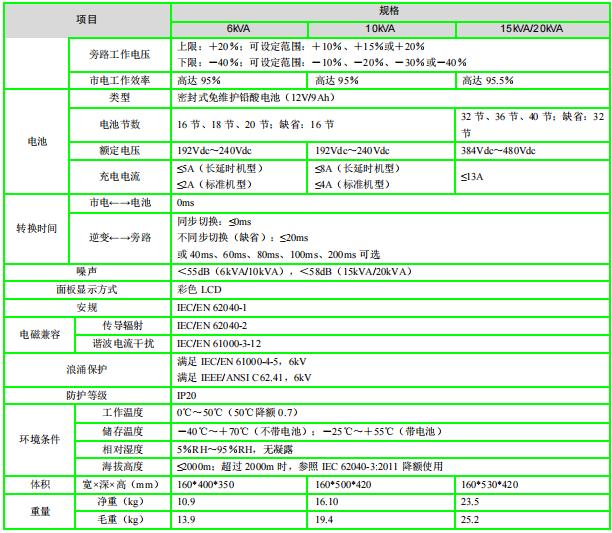

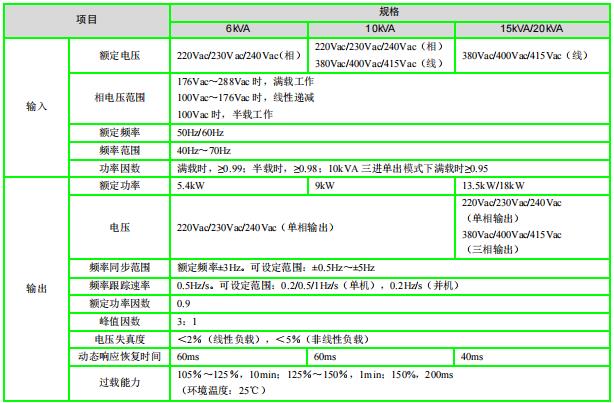

表1 产品规格
