Liebert®GXE2 6kVA～20kVA UPS 用户手册（三）
索引：维谛ups电源,塔式UPS,UPS电源 发布日期：2023-04-17
Liebert®GXE2 6kVA～20kVA UPS 单机安装和调试
本文介绍单机 UPS 的安装、电缆连接和调试。
由于每个场地都有其特殊性，本章为安装人员提供一般的指导性的安装步骤和方法，由安装人员根据场地具体情况处理。
警告：要求专业安装
1．UPS 的安装应根据本章说明由维谛技术授权工程师进行。若有任何问题，请立即与维谛技术当地用服中心联系。
2．经调试工程师同意后，才可给 UPS 上电。
3．对于本手册未涉及的其它设备，发货时附有其详细的机械安装及电气安装资料。
注意：要求三相五线制输入电源
UPS 可与三相五线制 TN、TT 和 IT 交流电源配电系统（IEC60364-3）连接。
一、开箱验货
GXE2 6kVA～20kVA UPS 系列机型采用纸箱包装。开箱时先将纸箱竖直放置，然后打开纸箱取出机器即可。见图 1 所示。

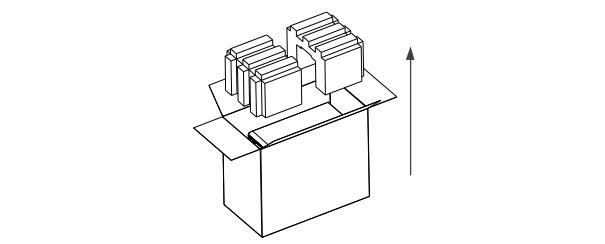

图1 开箱示意图
开箱后，请参考以下项目进行设备检查：
1．目测 UPS 外观，检查 UPS 是否在运输中有碰撞损坏。如发现运输损坏现象，请立即通知承运商。
2．对照发货附件清单，检查随机附件型号是否齐全、正确。如发现附件缺少或型号不符，请立即通知经销商。
二、设备搬运
机箱上部设计有扣手，可使用人力搬运 UPS，也可使用叉车或其它类似的起重设备搬运 UPS。
三、安装准备
1、选位
为延长使用寿命，UPS 位置的选择应保证：
⚫ 接线方便
⚫ 有足够的操作空间
⚫ 通风良好，以满足散热要求
⚫ 周围无腐蚀性气体，如二氧化硫等
⚫ 无过湿和高温源
⚫ 非多尘环境
⚫ 符合消防要求
⚫ 工作环境温度符合产品规格要求
2、环境要求
⚫ UPS 室
UPS 需要在室内安装，应安装在清洁的环境中，并且通风良好，以保证环境温度满足产品规格要求。
UPS 由内部风扇提供强制风冷，冷风通过 UPS 前面板的通风孔进入 UP S 内部，并通过 UPS 后部的通风孔排出热风，请勿阻塞通风孔。UPS 的前、后面板应与墙壁或相邻设备间保持至少 200mm 的空间（见图 2），以免阻碍 UPS 的通风散热造成 UPS 内部温度升高进而影响 UPS 的使用寿命。
如有必要，应安装室内排气扇，以避免室温增高。在尘埃较多的环境中，应加装空气过滤网。
⚫ 空间预留

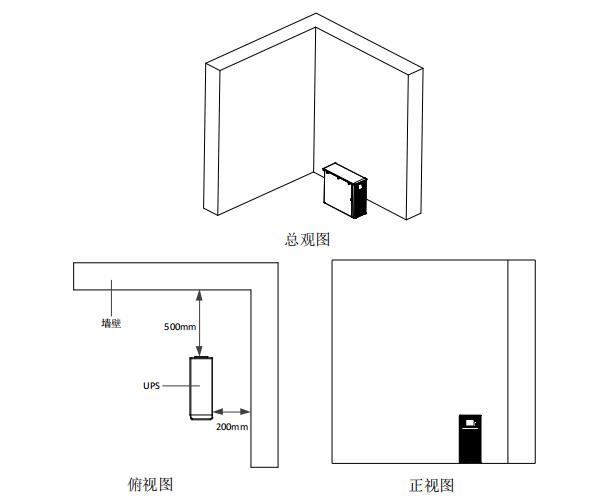

图2 操作空间示意图
GXE2 系列 UPS 推荐采用落地式安装方式。
注意
1．UPS 仅适用于安装在混凝土或其它非易燃的安装表面。
2．图 5 中，机柜后面板到墙壁的距离需考虑维护操作便利，图中示例为 500mm，安装过程可根据实际情况调整，但不得少于 200mm。
⚫ 电池室
蓄电池在充电末期会有少量氢气和氧气产生，因此必须保证蓄电池安装环境的新风通风量满足 EN50272001 的要求。
电池所在的环境温度应保持恒定，环境温度是影响电池容量及寿命的主要因素。电池的标准工作温度为 20℃，在高于此环境温度中运行将缩短电池的寿命，在低于此环境温度中运行将降低电池的容量。如果蓄电池运行的平均温度从 20℃升高到 30℃，那么蓄电池的使用寿命将减少 50％；如果蓄电池的运行温度在 40℃以上，那么蓄电池的使用寿命会以指数倍下降。通常情况下，电池允许的环境温度在 15℃～25℃之间。电池应远离热源及通风口。
UPS 使用外置电池，必须安装一个电池保护器件（如熔断器或断路器），且电池保护器件应尽量安装在靠近电池的地方，与电池之间的连接应采用最短走线距离。
⚫ 存储环境
如无需马上安装 UPS，必须将 UPS 存储于室内，以避免过湿或温度过高的环境。蓄电池需要在干燥低温、通风良好的地
方储存，最适宜的储存温度是 20℃～25℃。
警告：电池危险
电池存储期间，必须按电池说明书对电池进行定期充电。充电时可将 UPS 暂时接入市电，对电池充电来激活电池。
3、安装工具
警告
1 为保证人身安全，带电操作的安装工具必须使用绝缘手套 进行绝缘处理。
2 表 1 所列工具仅供参考，具体以安装现场需求为准。

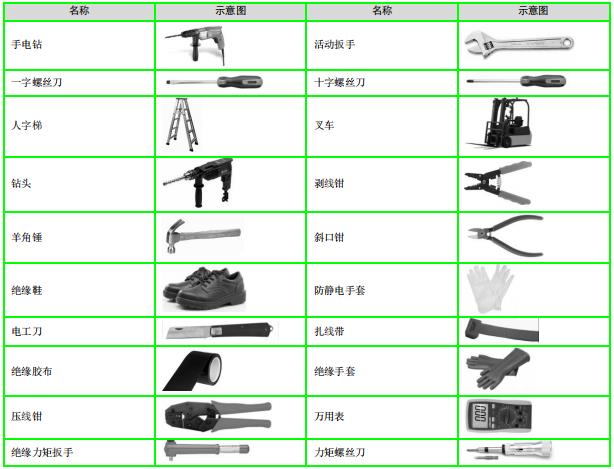

表1 工具列表
