艾默生Emerson系统电源R48-5800A的电源介绍

索引:R48-5800A,R48-5800A整流模块,通信电源模块    发布日期:2023-04-19

艾默生R48-5800A为EMERSON公司标准的48V,100A的整流模块。

R48-5800A
一、该模块具有如下特点:
1. 高效率: 92%的标准效率;
2. 高功率,最大输出功率5800W;
3. 具有智能化的输入限功率保护功能:当输入电压在304Vac~530Vac时(回差小于3V),模块可以输出最大功率(5800W);当输入电压在260Vac~304Vac时,整流模块仍然能够正常工作,但是处于限功率模式;
4. 数字化均流功能:多个模块见用CAN总结即可通信,无需监控模块即可实现均流,且均流误差较小;
5. 体积小,重量轻,功率密度大。

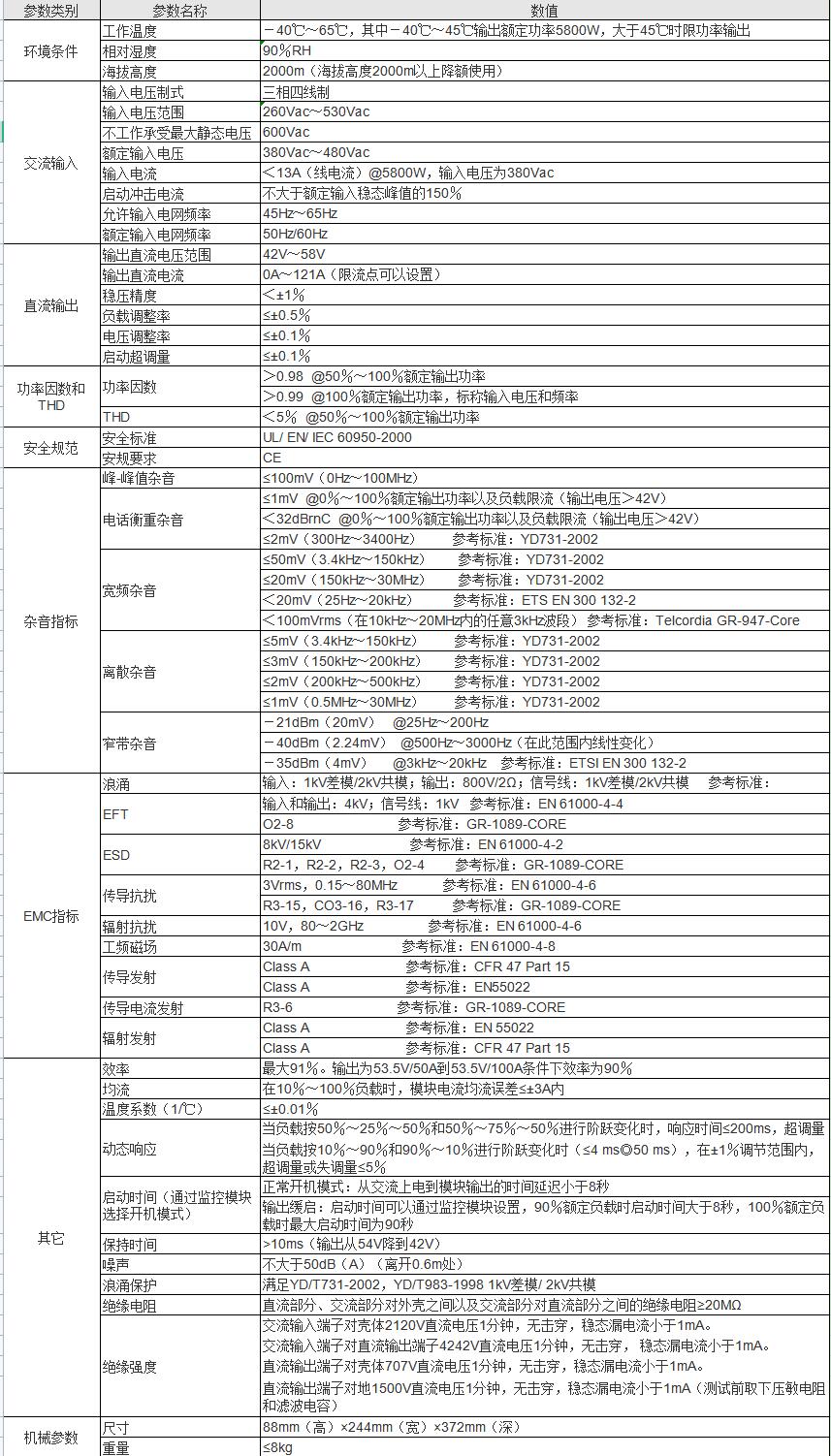

二、艾默生R48-5800A产品参数如下:
R48-5800A
三、整流模块故障整流模块常见故障表现有:
绿色灯(电源指示灯)灭、黄色灯(保护指示灯)亮、黄色灯闪亮,红色灯(故障指示灯)亮,红色灯闪亮。

四、更换整流模块风扇当风扇因故障不转时,需更换新的风扇。
风扇和面板的拆卸方法如下:
1. 用十字螺丝刀将固定前面板的3个螺钉从固定孔里拆下,将前面板拔出;
2. 拔下风扇的电源线,拿走风扇,并更换新风扇;
3. 将风扇电源线插入风扇电源插座,将风扇吹风的方向对准机箱内部标签方向,装入风扇,装上前面板并用3个螺钉将前面板固定

五、更换整流模块
对于整流模块,除更换风扇外,非专业人士,建议不要做其它维修工作。艾默生通信电源(整流模块)R48-5800故障后,请按如下步骤更换:
1. 检查新整流模块,看是否有明显的运输损坏。
2. 松开R48-5800A整流模块的把手固定螺钉。抓住故障整流模块的把手将模块往外拉,即可将模块抽出机架。此时请尽量小心,刚刚退出工作的模块外壳表面温度还很高,注意抓紧模块以免跌落损坏。
3. 抓住新整流模块把手,缓慢将模块推进到机柜,确保输入、输出插座连接良好。模块运行指示灯经过短时延迟后会发光,风扇运转。
4. 检查新的整流模块工作是否正常。包括:监控模块是否能识别新整流模块;是否和其他整流模块均流;当重新拔出该整流模块时,观察监控模块上是否有相应告警。若各项检验都正确,则更换上的整流模块运行正常。
5. 将把手推进前面板以固定该整流模块。固定R48-5800A整流模块的把手固定螺钉。

更多通信电源模块,敬请联系广深直流屏技术中心。
