Liebert®GXE2 6kVA～20kVA UPS 外部保护器件介绍
索引：维谛ups电源,UPS电源,GXE2维谛 发布日期：2023-05-08
必须在 Liebert® GXE2 6kVA～20kVA UPS 外部交流电源输入处安装断路器或其它保护器件。本节为合格的安装工程师提供一般性指导。合格的安装工程师应了解有关当地接线规定及其他相关知识。
一、整流和旁路输入
过流
在市电输入配电上加装合适的过流保护装置，安装时应考虑功率电缆电流容量和系统的过载能力要求（参见表 1）。

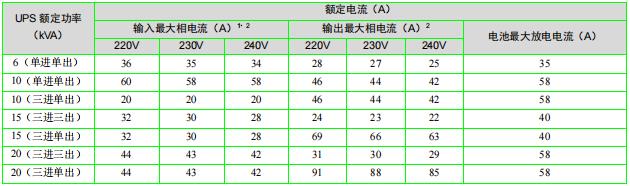

表1 最大稳态交流和直流电流
热磁断路器的选择，请参考表 2。

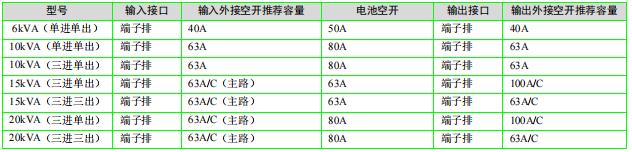

表2 UPS 输入输出空开选择
主旁路反灌保护
该设备内置主旁路反灌保护功能。
对地漏电流
UPS 上级输入配电采用的漏电流检测装置（RCD）必须：
▪ 对配电网络中的直流单向脉冲（A 级）敏感
▪ 对瞬态电流脉冲不敏感
▪ 是普通敏感度型，在 0.3A～1A 间可调
漏电流动作断路器（RCCB）必须对配电网络的直流单向脉冲（A 级）敏感，对瞬态电流脉冲不敏感，分别如图 1 所示。
图1 RCCB 符号
在分离旁路系统或并机系统中使用对地漏电流测试仪时，为防止误告警，漏电流测试仪应该位于上级输入配电端。
UPS 内的 RFI 滤波器引入的对地漏电流在 3.5mA～100mA 之间。建议确认上级输入配电及下级配电（到负载）的每个差动器件的敏感度。
二、 电池输入
如采用维谛技术的电池模块选件，电池模块内置了过流保护装置。否则，外部电池柜应提供直流兼容断路器，为 UPS 及其电池提供过流保护。
三、 UPS 输出
UPS 的输出配电必须安装保护器件，保护器件的规格请参见表 2。
