Liebert®GXE2 6kVA～20kVA UPS连接功率电缆介绍
索引：维谛ups电源,GXE2维谛,UPS电源 发布日期：2023-05-10
连接功率电缆
需连接的电缆包括输入输出电缆和电池电缆。设计电缆时，应遵照当地接线规定，考虑环境条件。
表 1 为 UPS 各种工作方式下最大电流，表 2 为推荐用户选用的电缆最小截面积。根据表 1 和表 2 选择合适电缆。

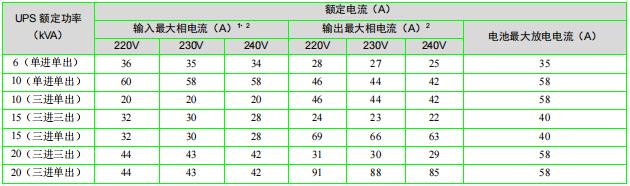

表1 最大稳态交流和直流电流
选取电池电缆时，按此表中的电流值，最大允许有 4Vdc 的压降。为避免增加电磁干扰的形成，勿将电缆绕圈。
1．整流和旁路的输入市电电流。
2．非线性负载（如开关电源）对输出和旁路中线电缆的设计有影响。中线电缆电流可能超过额定相电流，最大可为额定相电流的 1.732 倍。

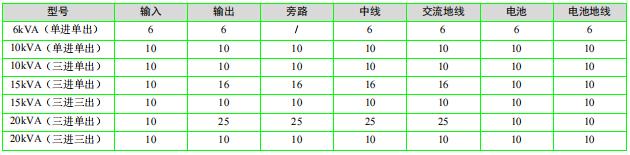

表2 单机电缆推荐截面积（单位：mm2，环境温度：25℃）

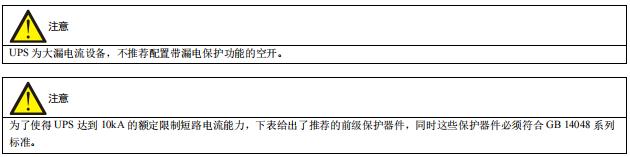

表 3 为推荐 UPS 输入输出空开的容量，请根据需要自行选择。

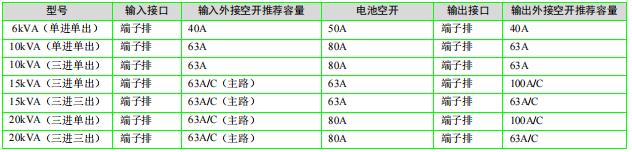

表3 UPS 输入输出空开选择
说明
1．电池空开应选用直流 250V 及以上。
一、 输入输出电缆连接

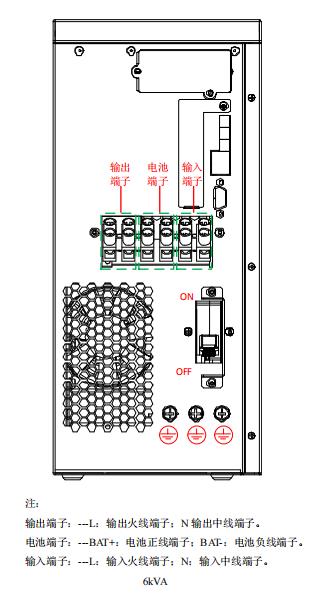

UPS 的功率电缆连接需要通过 UPS 后面板的输入输出端子排连接。输入输出端子排端子分布，如图 1所示。
图2-4 输入输出端子排端子分布
配电方式
6kVA UPS
1．确认 UPS 外部的所有输入输出空开均处于断开状态。
2．拆下接线端子排上盖，无需拆下端子排接线盒。
3．将输入火线、输入中线和输入地线穿过接线盒上盖的过线孔，然后分别连接到 UPS 输入输出端子排上的输入火线端子（L）、输入中线端子（N）和输入地线端子（PE）上，并拧紧固定螺钉。如图 1 所示。

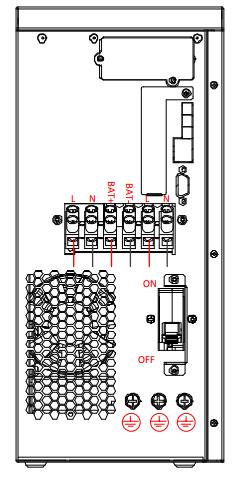

图1 接线示意图
4．如图 1 所示，将输出火线、输出中线和输出地线穿过接线盒上盖的过线孔，然后分别连接到 UPS 输入输出端子排上的输出火线端子（L）、输出中线端子（N）和输出地线端子（PE）上，并拧紧固定螺钉。
5．如图 1 所示，将电池正线、电池负线和地线穿过接线盒上盖的过线孔，然后分别连接到 UPS 输入输出端子排上的电池正（BAT+）、电池负（BAT-）和电池地线端子（PE）上，并拧紧固定螺钉。

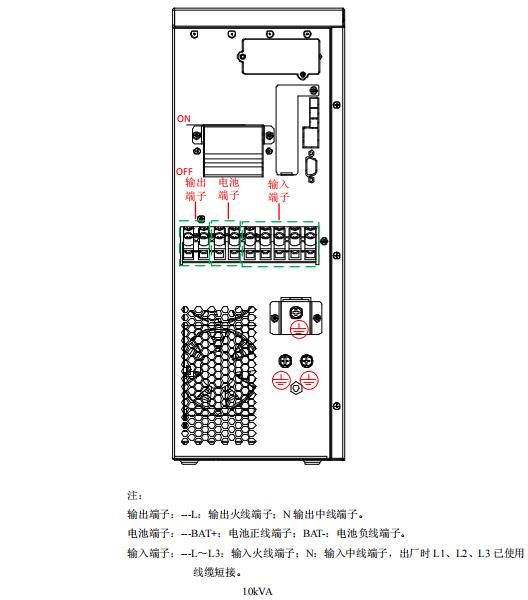

10kVA UPS
根据用户需要，输入输出电缆的连接分以下两种情况：单进单出（出厂默认），三进单出。
本节按照用户自行配电方式的两种情况分别介绍输入输出电缆连接步骤。
单进单出（出厂默认）
1．确认 UPS 外部的所有输入输出空开均处于断开状态。
2．拆下接线端子排盖板。
3．将主路输入 N 线、L 线和 PE 线分别连接到 UPS 输入端子排上的输入零线端子（N）、输入火线端子（L）和输入地线端子（PE）上，并拧紧固定螺钉。如图 2 所示。
图 2 接线示意图
4．将输出 L 线、N 线和 PE 线分别连接到 UPS 输入输出端子排上的输出火线端子（L）、输出零线端子（N）和输出地线端子（PE）上，并拧紧固定螺钉。

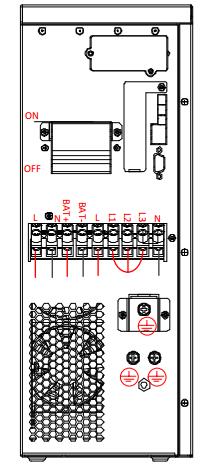

三进单出
1．确认 UPS 外部的所有输入输出空开均处于断开位置。
2．拆下接线端子排上盖，不用拆下端子排接线盒。
3．拆下出厂默认安装好的短接线缆。
4．将主路输入 A、B、C 相火线、N 线和 PE 线分别接到 UPS 输入端子排的输入火线端子（L1）、输入火线端子（L2）、输入火线端子（L3）、输入零线端子（N）和输入地线端子（PE）上，并拧紧固定螺钉；输入火线端子（L）上不接线。如图 3 所示。

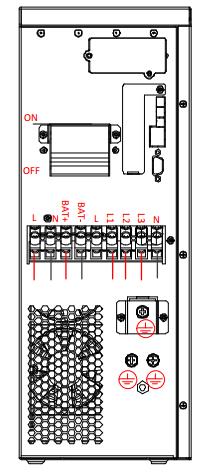

图 3 接线示意图
5．将输出 L 线、N 线和 PE 线分别接到 UPS 输入输出端子排的输出火线端子（L）、输出零线端子（N）和输出地线端子（PE）上，并拧紧固定螺钉。

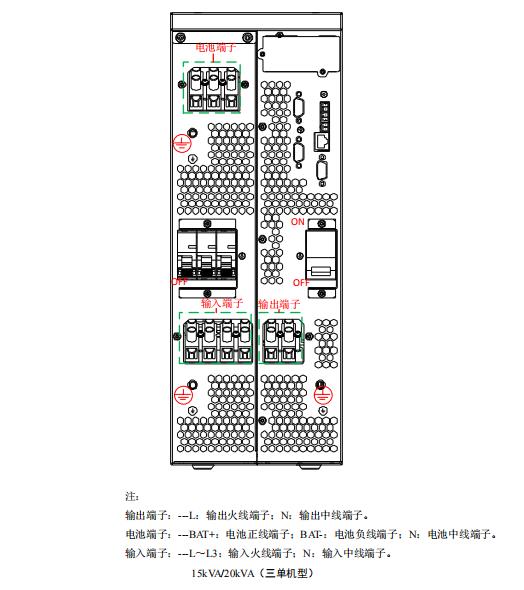

15kVA/20kVA UPS
15kVA/20kVA 可分为三三和三单两种机型，用户可根据需要选择不同的机型。
本节按照用户自行配电方式的两种情况分别介绍输入输出电缆连接步骤。
三进三出机型
1．将主路输入 A、B、C 相火线、N 线和 PE 线分别接到 UPS 输入端子排的输入火线端子（L1）、输入火线端子（L2）、输入火线端子（L3）、输入零线端子（N）和输入地线端子（PE）上，并拧紧固定螺钉。
2．将输出 A、B、C 相火线、N 线和 PE 线分别接到 UPS 输出端子排的输入火线端子（L1）、输入火线端子（L2）、输入火线端子（L3）、输入零线端子（N）和输入地线端子（PE）上，并拧紧固定螺钉。
3．将电池正线、电池 N 线、电池负线和地线，然后分别连接到 UPS 的电池端子排上的电池正（BAT+）、电池 N（BAT N）、电池负（BAT-）和电池地线端子（PE）上，并拧紧固定螺钉。

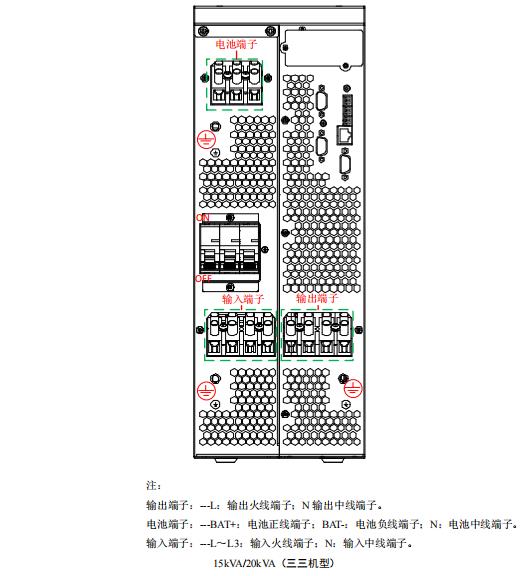

图 4 接线示意图
三进单出机型
1．将主路输入 A、B、C 相火线、N 线和 PE 线分别接到 UPS 输入端子排的输入火线端子（L1）、输入火线端子（L2）、输入火线端子（L3）、输入零线端子（N）和输入地线端子（PE）上，并拧紧固定螺钉。
2．将输出火线、中线和 PE 线分别接到 UPS 输出端子排的输出火线端子（L）、输入零线端子（N）和输出地线端子（PE）上，并拧紧固定螺钉。
3．将电池正线、电池 N 线、电池负线和地线，然后分别连接到 UPS 的电池端子排上的电池正（BAT+）、电池 N（BAT N）、电池负（BAT-）和电池地线端子（PE）上，并拧紧固定螺钉。
图 5 三进单出接线示意图
二、 连接电池电缆
电池安装
1．安装前必须先检查蓄电池确保外观无损伤、配件齐全，并详细阅读本手册和电池厂家提供的用户手册或安装说明。
2．电池的前、后、侧面板应与墙壁或相邻设备间保持至少 10mm 的空间，使电池周围空气自由流通。
3．电池顶部与其上面的隔板之间须保持一定空间，以便对电池进行监测和维护。
4．从底层开始逐层往上安装电池，以防重心过高。将电池放好，避免受震动和冲击。
连接外接电池组

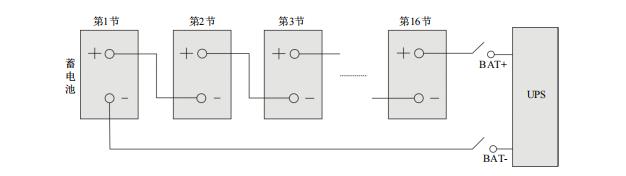

1．6kVA/10kVA：UPS 出厂默认电池节数 16 节，用户自行配电的外接电池组接线原理图如图 6 所示。
2．15kVA/20kVA：UPS 出厂默认电池节数 32 节，正负电池组各 16 节，用户自行配电的外接电池组接线原理图如图 7 所示。
图 6 电池组接线原理图（6kVA/10kVA）

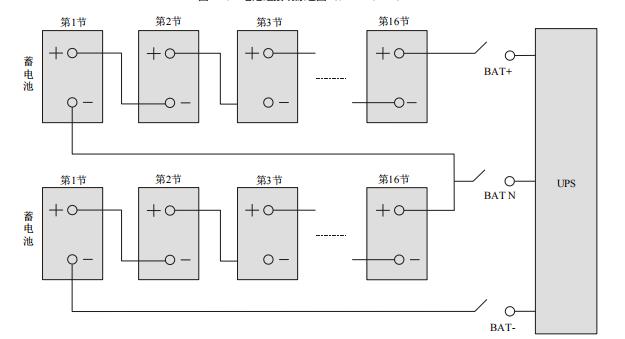

图 7 电池组接线原理图（15kVA/20kVA）
