维谛PS48120/1800型直流电源系统技术简介
索引：维谛ups电源,PS48120/1800型电源,直流电源系统 发布日期：2023-05-15

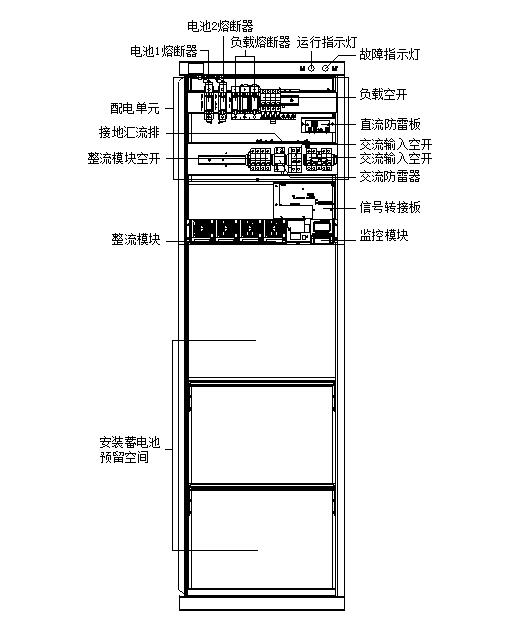

一、PS48120/1800系统构成及外形图
PS48120/1800型智能直流电源系统由交流配电单元、直流配电单元、整流模块(R48-1800A：48V/30A)、监控模块（M500D）、机柜等构成的一种柜高2.0m电源系统。适用于基站、小容量交换局、卫星通信、数据通信等电网波动范围很宽的场合。
PS48120/1800型智能高频开关电源系统
二、维谛直流电源系统特点
▪ 直流屏整流模块采用有源功率因数补偿技术，功率因数值达0.99。
▪ 交流输入电压正常工作范围宽至85V～300V。
▪ 整流模块采用全面软开关技术，额定效率高达91％以上。
▪ 整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983等国内外标准要求。整流模块的传导和辐射均能达到Class B的要求。
▪ 整流模块安规设计符合UL，CE，NEBS标准。
▪ 整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。
▪ 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。
▪ 完善的电池管理。有电池低电压保护功能和负载下电功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。
▪ 可记录200条历史告警记录；可记录10组电池测试数据。
▪ 网络化设计，提供一路RS232接口、Modem、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。
▪ 完善的交、直流侧防雷设计。
▪ 完备的故障保护、故障告警功能。
三、PS48120/1800型直流电源系统电源系统技术参数

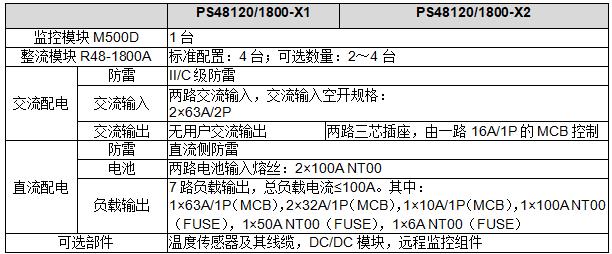

PS48120/1800直流电源系统有以下2种配置方式：
（1）．PS48120/1800-X1：双路交流手动输入、无用户交流输出，直流输出7路；
（2）．PS48120/1800-X2：两路交流自动输入、有用户交流输出，直流输出7路。

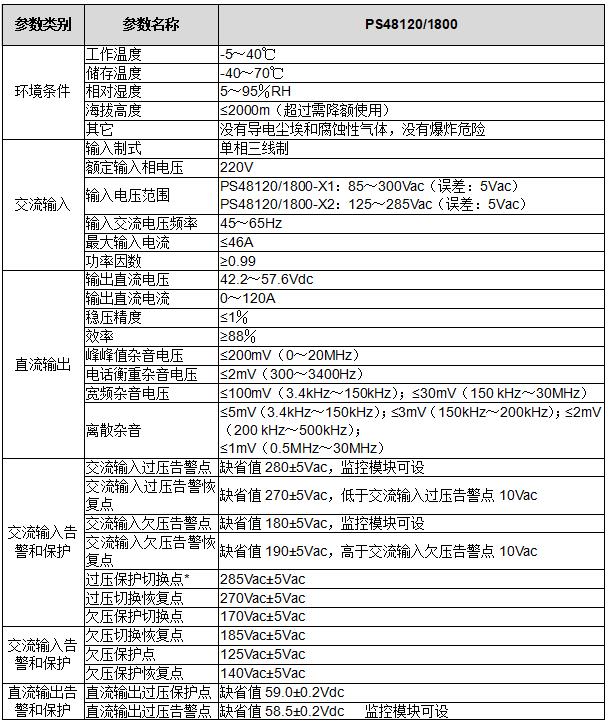

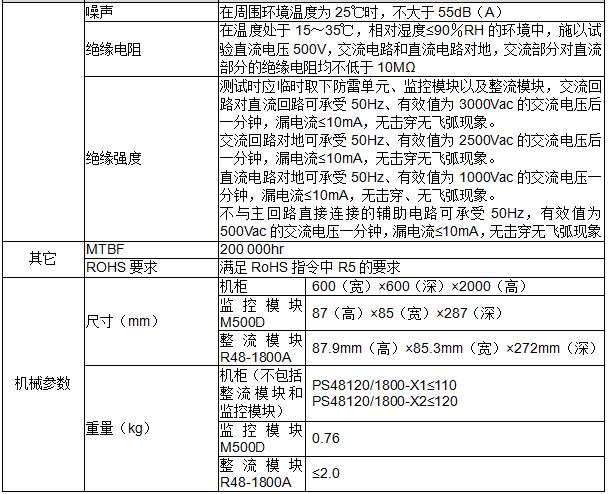

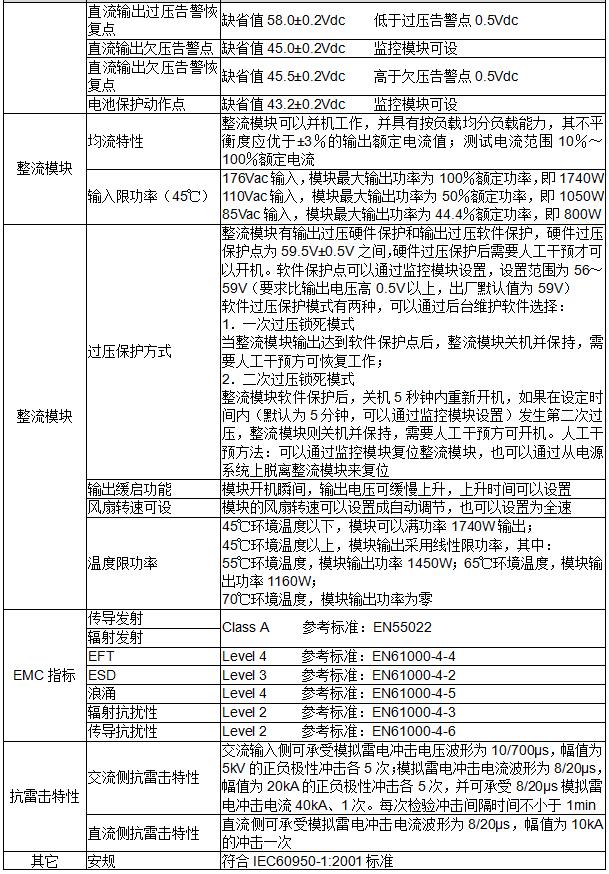

四、PS48120/1800型直流电源系统详细技术指标
五、直流电源系统三遥功能
在RS232和MODEM通信方式中，后台主机可通过监控模块对电源系统实现三遥功能。
遥测功能：后台主机可通过监控模块获取系统的实时模拟量；
遥信功能：后台主机可通过监控模块获取系统的实时开关量；
遥控功能：后台主机可实现模块开关机/复位/调压、系统均充/浮充/测试转换、系统控制方式切换、告警消音等功能。
六、多种方式与后台进行通信
监控模块通过电源系统的信号转接板提供RS232/MODEM通信接口和8组告警干接点输出，用于与后台监控进行通信。
干接点输出方式：
监控模块通过信号转接板提供8组告警干接点输出，每组分为常开/常闭触点。在告警事件发生前，事先对每个干接点进行配置，将不同的干接点分别对应为某个告警类型或某组按逻辑关系构成的告警类型组。
如果用户有其它智能监控，可以将告警干接点接入其智能监控设备的接口上，方便地进行干接点组网，完成故障信号的电平隔离传送。
干结点容量：2A@30Vdc；0.5A@125Vac。最大功耗：60W。

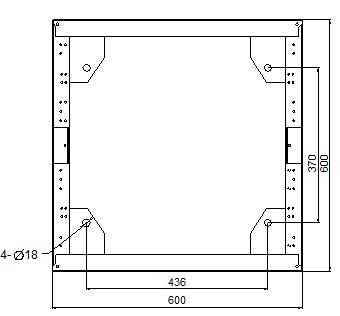

七、机柜底座安装尺寸
机柜底座的安装尺寸
