维谛Liebert®GXE2 6kVA～20kVA UPS 单机调试方法
索引：维谛UPS电源,GXE2维谛,UPS电源 发布日期：2023-05-17
一、维谛UPS电源开机前检查
1．请检查并确认 UPS 主机的配电方式、各功率电缆及信号电缆连接正确无短路。
2．检查电池安装和接线连接正确，电池正、负极性正确。
3．测量并确认市电电压、频率等正常。
4．由于执行开机步骤时，UPS 输出端子将带电。如有负载和输出端子相连，请确认给负载供电是否安全。
二、开机密码设置

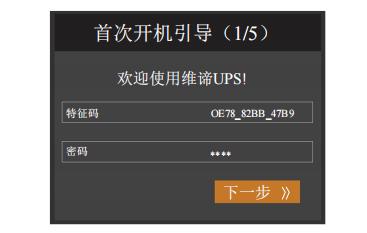

如果系统初次上电，只能采用市电模式开机，LCD 屏上会弹出开机密码设置界面（如图 1 所示）。密码的获取以及输入设置请参考附录一 开机密码获取及输入方法。
图1 开机密码设置界面
三、市电模式开机
1．依次闭合 UPS 外部输入空开和输出空开。
2．整流器进入正常运行状态后约 30 秒，整流器启动完毕。
3．完成并核对单机参数设置。
1）在主菜单屏，按方向键 或 选择“设置”菜单，并按 键进入相应页面。见图 2。
图2 主菜单屏
2）按方向键上或下以选择并设置相关参数（以“输出”为例）。见图 3。

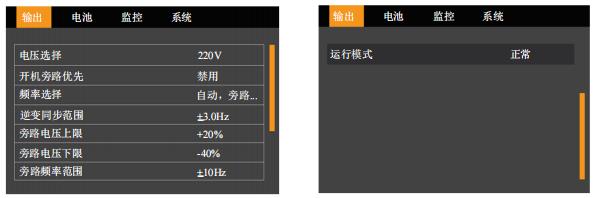

图3 输出界面
4．设置完相关参数后，按电源开关键 2 秒，LCD 弹出对话框。见图 4。
图4 开启 UPS 对话框
用户点击“是”，则运行指示灯（绿灯）闪烁，逆变开启，此时运行指示灯亮。
5．测量逆变输出电压是否正常。
6．如电池未接入，告警指示灯变为黄色；如电池接入，告警指示灯灭。
四、电池模式开机
1．闭合电池空开，按 UPS 前面板电源开关键 2 秒，LCD 屏显示启动屏，等待整流器启动完毕，告警指示灯变为黄色，蜂鸣器间断鸣叫。
2．按电源开关键 2 秒，LCD 弹出对话框。见图 5。
图5 开启 UPS 对话框
用户点击“是”，则逆变器启动，此时运行指示灯（绿灯）亮。
