艾默生R48-3000E3 通信电源模块规格介绍
索引：艾默生R48-3000E3,R48-3000E3,R48-3000E3通信电源,艾默生电源模块 发布日期：2023-05-24
本文主要介绍艾默生R48-3000E3整流模块的额定输出、额定交流输入及额定环境。
一、 额定输出
1 、电压
标称输出电压—48V 直流，正极接地。从—42V 到—58V 可调，可通过系统监控模块做相应的调节。出厂设置请参阅各自的电源系统或监控模块的相关文档。
2、 满载电流
当输出电压为 58Vdc 带满载时，输出电流可达到 51.7A；当输出电压为 48Vdc 带满载时，输出电流可达到 62.5A。
3、 满载功率
3000W @ Vout≥48Vdc
4、 输入限功率控制
当输入电压在 176Vac～300Vac 时，整流模块可以输出最大功率（3000W）；当输入电压在 85Vac～176Vac 时，整流模块仍然能够正常工作，但是处于线性限功率模式。输出功率与输入电压的关系见表 1 和图 1 所示。

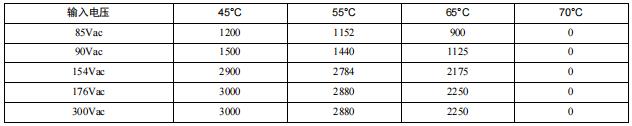

表1 输入电压与温度之间的关系
图1 输出功率与输入电压的关系
5、调整率和输出动态
静态
由整流模块控制的静态调整率为±0.6％，以满足在恒温的环境下，从空载到满载，输入电压和输入频率的任意组合的需求。相关系统监控模块可提供更多的控制。系统控制的说明书请参阅相关的电源系统或监控模块的文档。
动态响应
在额定输入和额定输出的条件下，当负载上的输出电流在 50％～25％～50％或者 50％～75％～50％范围内变化时，负载效应恢复时间小于 200μs，且超调量小于输出电压的 5％。
6、杂音（带电池或不带电池）
在符合标称输入电压，标称输出电压，50％负载和 25℃（77°F）环境时，抄取典型的读数。
峰峰值杂音
符合 YD731 标准。
峰峰宽频输出最高为 200mV，20mHZ(YD731)，在额定输出电压，带载为满载的 0％～100％。
电话衡重杂音
在 300Hz～3400Hz 范围内，带载为满载的 5％～100％之间时，输出噪音≤2mV；带载为满载的 0％～5％之间时，输出噪音≤5mV。
离散杂音
符合 YD731 标准。
离散杂音电压≤5mV at 3.4kHz～150kHz，≤3mV at 150kHz～200kHz，≤2mV at 200kHz～500kHz 和≤1mV at 500kHz～30000kHz
宽带杂音
宽带杂音电压≤50mV at 3.4kHz～150kHz 和≤20mV at 0.15MHz～30MHz
二、 R48-3000E3艾默生通信电源模块额定交流输入
1、 电压
额定
额定输入 200V～250V 交流电，单相，50/60Hz。
模块在 85V～300V 以及 45Hz～65Hz 的范围内均可工作。
降额输出
当输入电压在 85V～176V 时，模块会降低输出功率。请参阅 4 输入限功率控制。
扩展
整流模块可在 300V 交流电下安全工作。
安全电压
整流模块可以承受 415V 交流电而不损坏。
2、功率因数和 THD
输入电压为 220Vac 以及环温 25℃：
20%～40%额定输出负载 PF≥0.97；
40%～70%额定输出负载 PF≥0.98；
70%～100%额定输出负载 PF≥0.99；
100%额定输出负载 PF≥0.99；
50%～100%额定输出负载THDA≤5%；
20%～50%额定输出负载 THDA≤15%。
3、启动冲击电流
在额定输入电压，输出电压为出厂整定值，满载输出的情况下，测量输入的启动冲击电流，一般要求输入启动冲击电流峰值≤额定输入条件下最大稳态输入电流峰值的 150%；并且在任何交流输入中断持续的条件下，标准的交流配电断路器会不间断工作。
4、 整流模块效率和最大输入电流
当带满载的 50％时，在标称输入输出总线处测得整流模块直流电压输出初始值为 53.5V。“满载百分比”是指 3000W 的百分率，50Hz/60Hz 输入，25℃环境。
典型运行效率：220Vac 输入，默认输出电压，50％～100％负载，效率最高点＞95.6％，最低效率＞95.2％。
整流模块最大输入电流：当输入电压为 176Vac，输出调整为 48Vdc，带 100％满负荷时，测得整流模块最大输入电流小于 22A。
三、 R48-3000E3艾默生通信电源模块额定环境
1、 可工作的环境温度范围
－40℃至＋70℃之间，具体请参阅图 2。
输入电压范围为 176V～300V
—40℃～＋45℃输出满功率 3000W，
＋45℃～＋55℃输出功率线性下降到 2900W，
＋55℃～＋65℃输出功率线性下降到 2250W，
＋65°C～＋70℃输出功率线性下降到 0W。

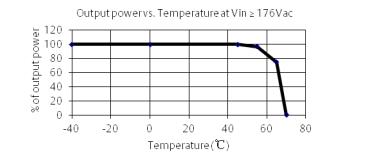

图2 输出功率和环境温度
2、 符合规范的温度范围
－20℃至＋70℃之间。
3、 贮存环境温度范围
从－40℃到＋70℃（从－40°F 到＋167°F）。
4、 湿度
整流模块可以在空气相对湿度为 0％至 95％范围运行，无冷凝。
5、 海拔
整流模块在低于 2000m 的高度范围内可正常运行；超过 6000ft（1ft=0.3048m）时，最高工作环境温度随海拔每升高 1000ft而降低 3℃。
6、 通风要求
整流模块使用风扇冷却，从前到后强制通风。整流模块安装架的设计必须使整流模块位于通风口并未被堵塞，进入每个整流模块的空气温度不能超过工作环境温度的规定范围。具体请参阅可工作的环境温度范围。
7、 杂音（系统）
整流模块安装架垂直表面 1m 上，任何的杂音（安装了整流模块，同时风扇在工作）都不超过下列的限度，风扇控制电路设备所测量的杂音。
最大 55DB（A），小于 25℃的工作环温的最大值，满载。
8、 浪涌保护
依照 EN61000-4-5 级标准安装，Class 4，B 级。
交流输入端口：
直流输出端口：
