R48-3000E3 艾默生整流模块安装及操作方法
索引：R48-3000E3,艾默生通信电源,艾默生整流模块,维谛通信电源 发布日期：2023-05-31
本文主要介绍R48-3000E3 艾默生整流模块的安装、控制和指示灯和整流模块的操作。
一、 直流屏通信电源警告
★ 危险
安装人员必须遵循经过核准的安全程序操作。
带整流模块R48-3000E3的电源系统运行于交流电压下，可能产生致命的电击。在接通任何电力前，交流输入电源必须从给直流电源系统供给电力的分支电路线上完全断开。在所有的电力连接完成和通过检查前，请勿使用交流电源系统。
使用整流模块的电源系统也需要连接到电池上。虽然电池电压没有达到危险的程度，但电池也能产生大量的电流。请格外小心，不要无意中接触或有任何工具无意中接触到电池端子或连接到电池端子的裸线；绝不允许金属物体如工具，在同一时间接触多个端子，或同时接触接地的物体。即使是短暂的短路也可能导致爆炸和伤害。在连接电池的线索前，摘下手表、戒指或其他首饰。最后连接直流（电池）。断开与电源系统连接的所有其他直流输入电源。
二、 安装直流屏整流模块
电源系统运行时，可以移除或安装整流模块（可热插拔），使其便于安装和维护。然而初始启动阶段，电源系统使用的所有整流模块应该在启动系统前安装好。
★ 注意
每个整流模块用右侧的锁扣模块固定到安装架上。锁扣和模块把手是互动的。推动把手到模块的前面板，使锁扣到锁定位置，从模块前面板拉出把手，使锁扣打开。处理操作见图 1。
★ 警告
为防止损坏闭锁机制，确保在安装和移除模块时，把手是在开启位置。在架子上安装模块时把手绝不可放在在关闭位置。
R48-3000E3 艾默生整流模块安装步骤
1．拆除整流模块包装。
2．如果安装整流模块位置有空白面板，需卸除掉。
3．松动整流模块把手上的螺钉（逆时针转动数圈以松动螺钉）枢轴把手 90 度到开启位置（图 1）。
4．将整流模块安装在机架空置位置上，把手保持在开启位置，再将模块完全推入机架。

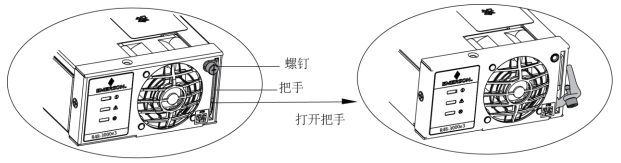

图1 把手/锁扣操作
5．推动把手进入直流屏整流模块R48-3000E3的前面板。拧紧把手上的螺钉，使模块安全锁定在的框架上。
6．按照上面的步骤，在系统中重复安装每个整流模块。
7．对于系统中一些暂时不使用的模块，将移除的空白面板重新安装在这些位置上。
8．把整流模块安装在机架上，启动电源后，整流模块即可运行。
9．整流模块供电后，观察前面板上的指示灯状态。如果整流模块运行正常，指示灯的状态参见表 1。
表1 状态和指示灯
三、 R48-3000E3 艾默生整流模块控制和指示灯
整流模块R48-3000E3上没有用户控制部分。3 个 LED 指示灯都在整流模块前面板上，具体位置见图 2。
图2 整流模块指示灯
3 个指示灯的功能见表 2。
★ 注意
为了使本地指示灯亮，直流电压必须加载到整流模块的输出端（来自电池或运行的整流模块）。

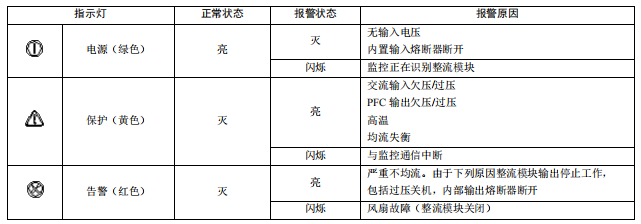

表2 整流模块指示灯
四、 艾默生直流屏通信模块启动和停止整流模块操作
★ 注意
任何额外的启动或停止程序操作，请参阅相关的电源系统文档。
启动程序
给整流模块R48-3000E3接上输入电源，或将整流模块插入到安装机架内。
停止程序
断开整流模块的输入电源，或从安装机架上移除整流模块。
五、 艾默生直流屏整流模块输出模式选择
如果需要，通过相关的系统监控模块选择整流模块的输出模式（如浮充、均充或测试），电源系统或监控模块提供任何输出模式的选择，请参阅相关的文件。
六、 维谛整流模块调节
所有整流模块是通过相关的系统监控模块调节的，关于整流模块调节程序，请参阅电源系统或监控模块的相关文件。
