R48-3000E3 艾默生通信整流模块维护和故障处理手册

索引:艾默生直流屏,艾默生通信电源,通信电源故障维修,R48-3000E3    发布日期:2023-06-05

本文主要介绍艾默生直流屏R48-3000E3 通信电源模块的维护和故障处理方法。

一、 艾默生通信电源模块R48-3000E3警告

1 常规安全
 危险
服务人员必须遵循被认可的安全程序。
执行下列程序可能导致服务人员受到伤害。为了避免这些危险,应当由熟悉此相关设备类型危险的合格服务人员执行程序。这些危害可能包括电击、电源和/或烧伤。为了避免这些危险:
1.需要按照指示的顺序来执行任务。
2.摘下手表、戒指和其他首饰。
3.在接触任何无绝缘表面或端子前,请使用电压表,以确保没有电压或电压是所期望的值。
4.戴防护眼镜,使用推荐的工具。
5.使用绝缘工具,用绝缘材料覆盖住母线。(为避免对安装人造成危险或损耗设备,在这个过程中使用的工具应有绝缘把手。全部裸露的金属轴、扩展槽及把手等必须完全用三个半重叠最小绝缘带隔离。确保有多个工作端的扳手仅有一个端暴露在外。操作带电设备时,用帆布或其他的绝缘材料覆盖任何的带电母线,以防止掉落的工具或部件造成短路。)
2 电压
交流输入电压
 危险
带直流屏整流模块的电源系统运行于交流电压之下,能够产生致命的电击。
直流输入/输出电压
 危险
使用整流模块的电源系统产生直流电且需要连接电池。虽然直流电压没有达到危险的程度,但整流模块和/或电池也能产生大量的电流。请格外小心,不要无意中接触或允许任何工具无意中接触电池端子或连接到电池端的裸线。绝不允许金属物体触碰,如工具,在同一时间接触多个终端,或同时接触终端和接地的物体,即使是短暂的短路也可能导致爆炸和伤害。
 注意
如果电池电量不足,维护和故障处理程序的操作可能会中断负载电源。
3 静电放电
 警告
直流屏整流模块R48-3000E3电路卡含有静电敏感器件。为了避免静电放电造成伤害的可能性,当操作打开的整流模块时,应始终佩戴有兆欧姆电阻接地的防静电腕带。

二、 艾默生通信电源模块R48-3000E3预防性维护

我们强烈建议与艾默生网络能源客户支援服务部门签署预防和补救维护合同。
维修表 1 所列程序应每半年进行一次,以确保系统的持续运行。
执行这些预防性维修程序的服务人员必须仔细阅读和理解本手册,必须熟悉各指示灯、控制件以及设备的操作。
表1 保养步骤
艾默生通信电源

三、 艾默生通信电源模块R48-3000E3故障处理信息

1 整流模块R48-3000E3故障症状和故障处理
R48-3000E3整流模块局部有问题症状显现时,应替换整个整流模块。除更换整流模块风扇外,不应试图解决或修复任何整流模块的单个组件。
直流屏整流模块R48-3000E3故障时指示灯如下:电源指示灯(绿色)灭,保护指示灯(黄色)亮,保护指示灯(黄色)闪烁,告警指示灯(红色)亮,告警指示灯(红色)闪烁。表 2 列出了可能的原因和纠正措施。

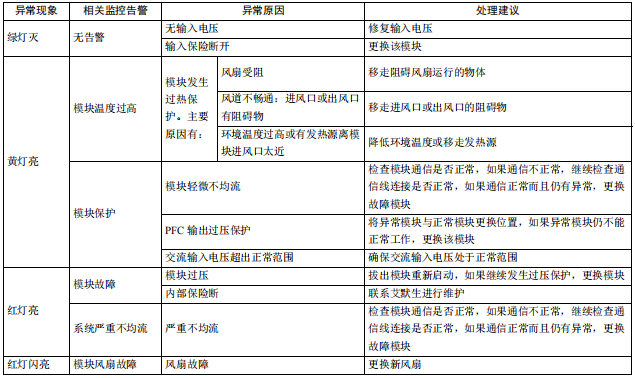

表2 整流模块故障处理方法
艾默生通信电源
2 整流模块间均流不良
当多个整流模块并联使用中出现均流不良,均流电流误差大于 20%,检查通信电缆是否正确连接。如果通信电缆已经正确连接,整流模块仍然不均流,更换不均流模块。

四、 艾默生通信电源模块R48-3000E3更换步骤

1 更换整流模块
可以在电力电源系统运行(可热插拔)时卸载或安装整流模块,便于安装和维护。
 危险
卸载时要小心,整流模块运转时,模块表面可能非常热。
 注意
从运行的系统中移除一个R48-3000E3整流模块将引起系统报警。直流屏通信模块更换后,必须复位系统监控模块。关于整流模块更换的额外信息,请参阅相关电力系统或监控模块的单独文档。
 注意
整流模块的锁架安装位于整流模块横插锁模块的右侧。定位销和模块把手是相互联动的。
 警告
为防止损坏R48-3000E3模块锁扣,在把模块推入机架前确保把手处于的开启位置。
步骤
1.在步骤执行过程中请参照图 1。
2.步骤执行过程中可能会激活外部系统报警。请执行下列操作之一:如果可能的话禁用这些报警;如果这些报警不能轻易停用,通知有关人员忽略任何与此系统相关的报警。
3.更换模块时,松开模块把手上的螺钉(逆时针转动数圈以松开螺钉),枢轴手柄 90 度到开启位置(图 1 所示)。
4.抓住把手,用力从机架上拉出模块。
5.更换模块时,松开模块上的螺钉(逆时针转动数圈以松开螺钉),枢轴手柄 90 度到开启位置。
6.将模块放入机架的安装位置,并让把手处于开启位置,把模块完全推入机架。
7.将把手推进模块的前面板,将模块安全地锁定在机架上,然后拧紧手柄上的螺钉。
8.根据需要重置系统的监控模块。(关于更换整流模块的额外信息,请参阅随附电源系统或监控模块的独立文档)。
9.启用外部系统报警,或者通知相关工作人员该程序已结束。
10.确保系统中没有任何本地或远程报警。

2 更换风扇
每个整流模块R48-3000E3使用 1 个风扇,如果必须更换风扇,请执行以下步骤。
更换时,使用艾默生网络能源产品型号为 32010485 的风扇。
 警告
本设备的线路卡含有静电敏感器件。请阅读本章相关静电放电警告程序之后,再执行下列程序的操作。
 注意
当执行此过程中需要移除现有硬件的任何步骤时,保留好所有的硬件设备以备在随后的步骤中使用。
步骤
1.执行R48-3000E3维修此步骤可能会激活外部报警。请执行下列操作之一:如果可能的话禁用这些警报;如果这些警报不能轻易停用,
通知有关人员无视今后的任何与此系统相关的警报。
2.请参阅手册前面的操作说明,从机架上移除整流模块。
3.把整流模块放置在防静电工作表面上,手腕上使用合规的静电环。
4.如图 1 所示,从整流模块上移除 3 个面板安装螺钉,移除面板。
5.小心地将风扇从整流模块中拉出,直到能接触到风扇电源线。
6.从 PC 板的连接插头上拔掉风扇电源线,并拆卸风扇。
7.将替换的风扇电源线连接到 PC 板的连接插头上。
8.将每个风扇放置在模块相应的位置,使风扇定向:
⚫ 将风扇吹风的方向对准整流模块的尾部。
⚫ 电源线从风扇的一边引出到其他风扇,如图 1 所示。
9.重新安装好的整流模块面板。确保无任何风扇线缆受挤压。使用之前拆卸的 3 个螺钉固定好面板。
10.按照之前程序步骤的描述,重新将整流模块安装到机架。
11.当风扇开始运转,检查确保风扇吹出从前端到后端的气流。如果气流的方向是错误的,立即从机架上拆卸整流模块,重复前面的步骤检查和纠正风扇的方向,重新安装整流模块,并再次检查气流。
12.启用外部报警,或通知该程序相关的人员程序已完成。
13.确保系统中没有任何本地或者远程的报警。
艾默生通信电源
图1 整流模块风扇更换
