M500D 艾默生监控模块主要显示屏介绍

索引:直流屏监控,M500D,直流监控,艾默生监控    发布日期:2023-06-07

直流直流屏监控模块M500D的操作面板

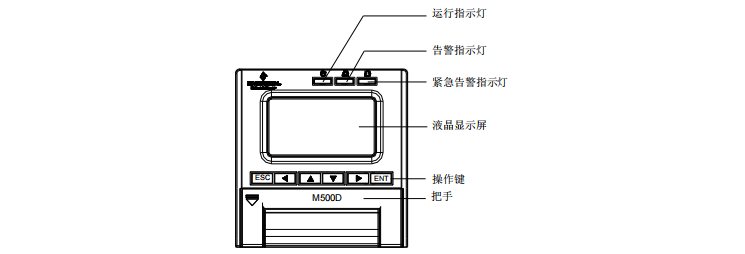

M500D 直流屏监控模块前面板如图 1 所示:

M500D 监控模块

图1 直流屏监控模块的前面板

M500D 直流屏监控模块面板上的指示灯说明见表 1。

表1 直流屏监控模块指示灯说明表

M500D 监控模块

M500D 直流屏监控模块采用 128×64 液晶显示单元,有 6 个功能操作键,界面有中/英文选择(能显示 8×4 个汉字)。

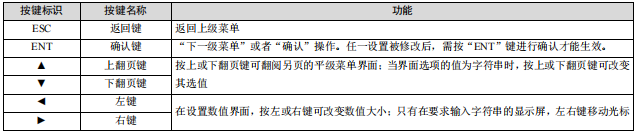

表2 直流屏监控模块操作按键说明表

M500D 监控模块

下面分别介绍M500D 直流屏监控模块显示内容以及进入途径。

一、 直流屏监控模块系统信息屏

监控模块上电后,会出现语言选择界面,默认的语言为中文,用户可以不作任何操作。如果直流屏监控模块检测到新软件,将出现软件版本更新提示界面,如下图所示,按确认键更新软件。如果不进行任何操作,直流屏监控模块将一直停留在此屏。
直流屏监控
图2 软件版本更新提示界面
接着模块内部进行初始化。初始化完成后,显示系统信息屏首屏。
系统信息屏显示系统主要信息,共分 5 屏显示,按上下键可以在不同屏间切换。在此屏中,可以按左右键调节液晶显示的对比度(有 7 个等级)。系统信息屏首屏如图 3所示。实际显示值可能会有差异。当“节能允许”参数设置为“是”(参见4.7.6 设置系统参数中设置高级参数部分)时,系统信息屏首屏如图 3的左图所示。当“节能允许”参数设置
为“否”时,系统信息屏首屏如图 3的右图所示。
M500D 直流屏监控模块
图3 系统信息屏首屏
1.直流屏监控模块M500D上电初始化完成后即显示系统信息屏首屏。
2.在主菜单显示屏下,按返回键可到系统信息屏首屏。
3.当直流屏监控模块无按键操作 8 分钟后,显示屏将自动返回到系统信息屏首屏,其内部记录返回时间,可通过后台工具查询。
4.在系统信息屏任一屏中按返回键将显示直流屏监控模块序列号和软件版本。
5.在系统信息屏中,同时按下返回键和确认键几秒钟后,监控复位,重新启动。

二、 密码确认屏

在操作过程中,某些地方M500D 直流屏监控模块会自动显示密码确认屏。只有输入正确的密码后才能进行相应操作。密码确认屏如下图所示。
M500D 直流屏监控模块
图4 密码确认屏
输入密码时,按上下键更改数字,按左右键将光标移位。如果密码不足 6 位,以#号结束。输入完成后按确认键确认。
如果密码正确则进入下一屏,如果密码错误,显示屏提示“输入密码错误”。输入过程中按返回键,将返回到主菜单屏。
直流屏监控模块有三级密码:用户级密码(默认值:1)、工程师级密码(默认值:2)、管理员密码(默认值:640275)。
用户使用正确密码进入设置界面后,在连续操作按键期间无需再次输入密码。但是,如果相邻两次操作的时间间隔大于4 分钟,则需要重新输入密码。因此,如果该用户想进入到高级别的设置中,需要等待 4 分钟,在这 4 分钟内用户不能进行任何按键操作,4 分钟后即可输入更高级别的密码进入更高级别的设置屏中。如果高级别的密码和低级别密码相同,输入该密码后,直流屏监控模块显示高级别设置菜单。

三、 主菜单屏

主菜单是M500D直流屏监控模块的最高级菜单,系统所有设置、控制、整流模块信息和告警信息查询都是通过主菜单下的各子菜单完成。主菜单如下图所示。
M500D 直流屏监控模块
图5 主菜单屏
1.在艾默生系统信息屏的任一屏中按确认键,即可进入主菜单屏。
2.在主菜单的任一子菜单屏下按返回键,可以逐级返回到主菜单屏。

四、 运行信息屏

运行信息屏为主菜单下的一级子菜单屏,其下面又包括多个子菜单屏。主要显示整流模块信息、系统当前告警和历史告警信息。运行信息屏如下图所示。
M500D 直流屏监控模块
图6 运行信息屏
1.在主菜单屏中按上下键选取“运行信息”子菜单,按确认键确认,即进入运行信息屏。
2.在运行信息菜单的任一子菜单屏下按返回键,可以逐级返回到运行信息屏。

五、 控制输出屏

控制输出屏为主菜单下的一级子菜单屏,共分两屏显示。主要用于操作者对系统进行实时控制。控制输出屏有密码保护,只有输入了正确的密码后才能进入。在控制输出屏中用户级密码(默认值:1)、工程师级密码(默认值:2)、管理员密码(默认值:640275)这三种密码的控制操作权限完全一样。控制输出屏如下图所示。

M500D 直流监控模块

图7 控制输出屏
1.在主菜单屏中按上下键选取“控制输出”子菜单,按确认键确认,如果此时“电池管理”已经设为“手动”(设置方法见4.7.2 设置电池参数),则显示密码确认屏。
2.在密码确认屏中输入正确的密码,按确认键后即可进入控制输出屏。按上下键可使两屏轮流显示。

六、 参数设置屏

参数设置屏为主菜单下的一级子菜单屏,共分两屏显示,其下面又包括多个子菜单屏,用于设置直流电源系统所有参数。参数设置屏有密码保护,只有输入了正确的密码后才能进入。参数设置屏如下图所示。

艾默生直流监控

图8 参数设置屏

1.在主菜单屏中按上下键选取“参数设置”子菜单,按确认键确认后,显示密码确认屏。
2.在密码确认屏中输入正确的密码,按确认键后即可进入参数设置屏。按上下键可使两屏轮流显示。
在参数设置屏中,每一级密码有不同的权限,其默认值以及操作权限见下表。
表3 密码操作权限
艾默生直流监控
用户使用正确密码进入设置界面后,在连续操作按键期间无需再次输入密码。但是,如果相邻两次操作的时间间隔大于4 分钟,则需要重新输入密码。因此,如果该用户想进入到高级别的设置中,需要等待 4 分钟,在这 4 分钟内用户不能进行任何按键操作,4 分钟后即可输入更高级别的密码进入更高级别的设置屏中。如果高级别的密码和低级别密码相同,输入该密码后,艾默生直流屏监控模块显示高级别设置菜单。
