艾默生监控模块M500D如何设置参数（一）
索引：艾默生监控模块,M500D,维谛直流屏监控单元 发布日期：2023-06-19
艾默生监控模块M500D设置参数
维谛直流屏M500D监控模块电源系统参数分六类，包括告警参数、电池参数、交流参数、直流参数、模块参数以及系统参数。实际使用中，用户需要根据系统配置的电池实际情况对电池组数和电池容量进行设置，其它参数建议保留出厂设置。下面分别介绍监控模块各类参数的设置方法。
一、设置告警参数
在M500D监控模块参数设置屏中按上下键选取“告警参数”选项，按确认键后进入告警参数设置屏，如下图所示。
图1 告警参数设置屏
告警参数分为 3 个子菜单，下面分别介绍其内容。
设置告警级别
在告警参数设置屏中，按上下键选取“告警级别”选项，按确认键后进入告警级别设置屏，如下图所示。
图2 告警级别设置屏
按上下键将光标移到需要更改的选项位置，按左右键选择相应内容，按确认键确认。
监控模块将告警类型分为四个级别：严重告警，紧急告警，一般告警，不告警。
严重告警、紧急告警：该类型告警发生后，严重影响电源系统的工作性能，无论在任何时间发生，都要求用户立刻采取措施进行处理。电源系统点亮告警显示灯，同时产生声音告警。
一般告警：该类型告警发生后，电源系统能暂时维持正常的直流输出，若是在值班时间发生则要求立刻采取措施进行处理，倘若不是在值班时间发生，则要求值班时间开始时处理。电源系统仅点亮告警指示灯。
不告警：此类告警发生后，不产生任何声光指示。
监控模块中告警及其默认设置见下表。

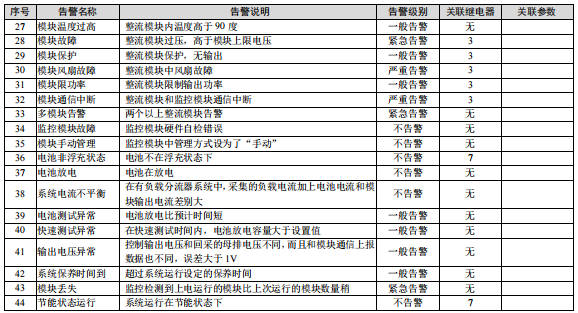

表1 监控模块告警名称及默认设置
设置告警方式
告警方式设置只对自定义开关量告警起作用。在告警参数设置屏中，按上下键选取“告警方式”选项，按确认键后进入告警方式设置屏，如下图所示。
图3 告警方式设置屏
按上下键选取需要设置的参数项，按左右键选取参数值，按确认键确认。在设置“设开关量名”一项时，按确认键确认后，监控模块弹出如下所示的开关量命名输入屏。
图4 开关量命名输入屏
在此屏中，按上下键更改数字或者英文字母，按左右键将光标左右移位，输入“#”或者空格表示结束。完成更改后按确认键确认。各参数设置范围及出厂值见表 5。
表2 告警方式设置范围及出厂值
告警控制
在告警参数设置屏中，按上下键选取“告警控制”选项，按确认键后进入告警控制屏，如下图所示。
图5 告警控制屏
“清除历史告警”一项如果选择“是”，则将清除监控模块中保存的所有历史告警信息。
“阻塞当前告警”一项如果选择“是”，则当前发生的告警将不向后台传送，适合现场测试功能时不希望告警送后台的情况。
二、设置电池参数
电池参数是比较重要的参数，一定要设置正确，它关系着电池的使用寿命。
在图 6所示的参数设置屏中按上下键选取“电池参数”选项，按确认键后进入电池参数设置屏，见下图。
图6 电池参数设置屏
电池参数包括基本参数、下电保护、充电管理、电池测试和温补系数 5 类参数，下面分别介绍设置方法。
M500D监控模块设置基本参数
1．在电池参数设置屏中按上下键选取“基本参数”选项，按确认键后显示电池基本参数设置屏，如下图所示。
图7 电池基本参数设置屏
2．按上下键选取其中的一屏或者需要设置的参数项，按左右键选取参数值，按确认键确认，监控模块将自动保存设定值。电池基本参数的设置范围及出厂值见下表。

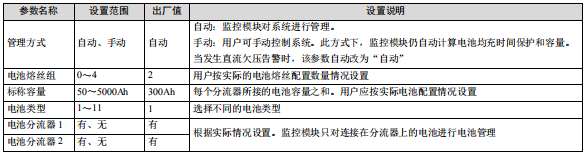

表3 电池基本参数设置范围及出厂值
M500D监控模块设置下电保护参数
在电池参数设置屏中按上下键选取“下电保护”选项，按确认键后显示下电保护设置屏，设置屏分 3 屏显示，如下图所示。
图8 下电保护设置屏
按上下键选取需要设置的参数项，按左右键选取参数值，按确认键确认。
负载下电指电源系统交流停电，由电池供电的情况下，电源系统自动切断次要负载以延长重要负载供电时间。
电池保护指电源系统交流停电，由电池供电的情况下，电源系统自动切断电池，以避免蓄电池因过放电而影响电池寿命。
监控模块可以以电池电压或者放电时间作为判断是否需要执行下电功能的标准，由“负载下电方式”设置内容决定。下电保护参数设置范围、出厂值以及设置说明见下表。

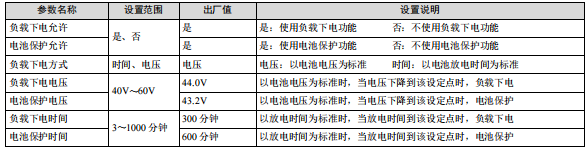

表4 下电保护参数设置范围、出厂值以及设置说明
M500D监控模块设置充电管理参数
在电池参数设置屏中按上下键选取“充电管理”选项，按确认键后显示充电管理设置屏，设置屏分 6 屏显示，如下图所示。
图9 充电管理设置屏
按上下键选取需要设置的参数项，按左右键选取参数值，按确认键确认。充电管理参数设置范围、出厂值以及设置说明见表 5。

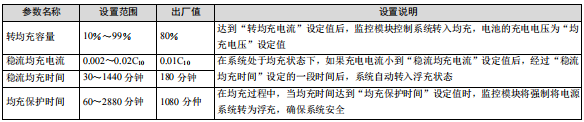

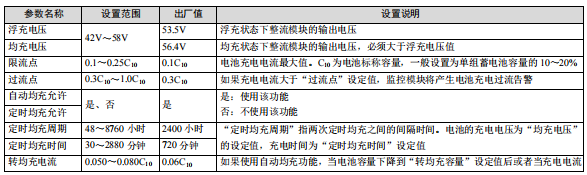

表5 充电管理参数设置范围、出厂值以及设置说明

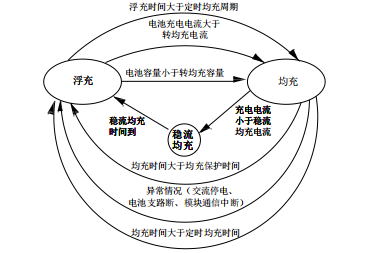

均浮充转换关系示意图见图 10。
图10 均浮充转换关系示意图
M500D监控模块设置电池测试参数

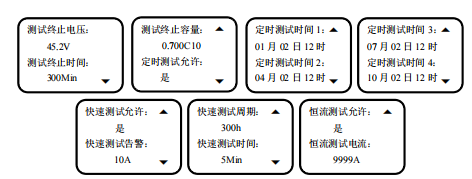

1．在电池参数设置屏中按上下键选取“电池测试”选项，按确认键后显示电池测试参数屏，设置屏分 7 屏显示，如下图所示。
图11 电池参数设置屏
2．按上下键选取其中一屏或者需要设置的参数项，按左右键选取参数的值，按确认键确认并保存。
监控模块提供电池测试功能，并可记录 10 组电池测试数据，测试数据只能通过后台维护软件查阅。启动电池测试后，首先整流模块输出电压调节到“测试终止电压”的设定值，蓄电池开始放电。当电池电压达到“测试终止电压”的设定值或放电时间达到“测试终止时间”参数或电池容量达到“测试终止容量”设定值，监控模块终止电池测试，整流模块输出电压恢复到正常浮充电压，电源系统对蓄电池进行充电，系统转入电池自动管理。
测试起始时间、电压，终止时间、电压以及电池剩余容量值将记录到电池测试记录中，可通过后台维护软件从监控模块中获得。在电池测试过程中，如果系统发生异常，监控模块将自动终止电池测试。电池测试参数设置范围、出厂值以及设置说明见表 6。

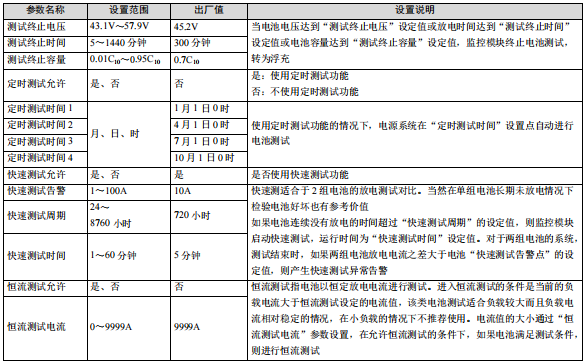

表6 电池测试参数设置范围、出厂值以及设置说明
测试功能工作原理见下图。
图12 测试功能工作原理图
设置温补系数
1．在电池参数设置屏中按上下键选取“温补系数”选项，按确认键后显示温补系数设置屏，设置屏分 3 屏显示，如下图所示。
图13 温补系数设置屏
2．按上下键选取需要设置的参数，按左右键选取参数值，按确认键确认。温补系数设置范围、出厂值以及设置说明见表 10。

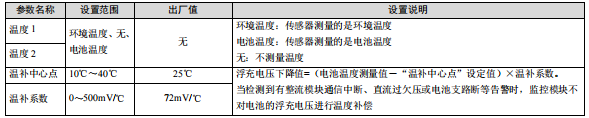

表7 温补系数设置范围、出厂值以及设置说明
三、 设置交流参数
在参数设置屏中按上下键选取“交流参数”选项，按确认键后进入交流参数设置屏，如下图所示。
图14 交流参数设置屏
按上下键选取需要设置的参数项，按左右键选取参数值，按确认键确认。交流参数的设置说明表如下。

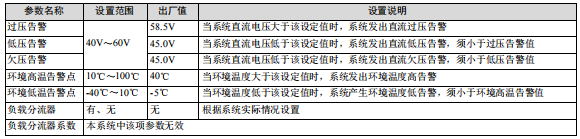

表8 交流参数设置说明
