艾默生（维谛）监控模块M500D如何设置参数（二）
索引：艾默生监控模块,维谛,M500D,直流屏监控模块 发布日期：2023-06-21
一、 艾默生监控模块M500D设置直流参数
M500D直流监控模块在参数设置屏中按上下键选取“直流参数”选项，按确认键后进入直流参数设置屏，如下图所示。
图1 直流参数设置屏
按上下键选取需要设置的参数，按左右键选取参数值，按确认键确认。直流参数的设置说明表如下。

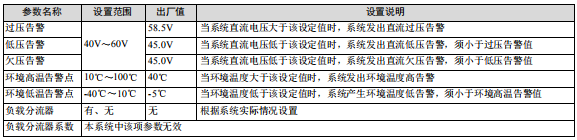

表1 直流参数设置说明
二、 艾默生监控模块M500D设置整流模块参数
M500D直流监控在参数设置屏中按上下键选取“模块参数”选项，按确认键后进入整流模块参数设置屏，设置界面分为 5 屏，如下图所示。
图2 整流模块参数设置屏
按上下键选取需要设置的参数项，按左右键选取参数的值，按确认键确认。整流模块参数的设置说明表如下。

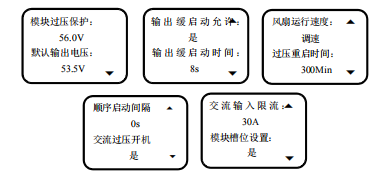

表2 整流模块参数设置说明
如果使用了槽位获得三相电压功能，整流模块槽位设置用于监控模块获取三相交流电压值。只有正确设置了整流模块槽位后，监控模块显示的三相交流电压值才正确。
当“模块槽位设置”参数设置为“是”后，监控模块将可能弹出整流模块槽位设置提示屏，如下图所示。
图3 整流模块槽位设置提示屏
按确认键进入整流模块槽位设置屏，如下图所示。如果用户按了确认键，提示屏不消失，请等待 10 秒钟，当提示屏上的光标不再移动后，再按确认键进入设置屏。
在将“模块槽位设置”参数设置为“是”后，如果整流模块槽位设置提示屏不弹出，用户可以通过下面方式进入整流模块槽位设置屏：在运行信息屏首屏中按返回键，然后按两次下键。
图4 整流模块槽位设置屏
在设置槽位时，相应的整流模块面板上的运行指示灯（绿灯）将闪烁，用户可据此设置该整流模块所在的槽位号，按确认键后出现如下界面。
图5 槽位设置确认屏
M500D直流监控模块按确认键保存设置后，屏幕自动返回到图 36所示的槽位设置屏。按上下键设置其它整流模块，按返回键退出槽位设置屏。
槽位编号及对应的交流输入电压相序如下图所示。
图6 系统槽位编号及对应的电压相序
如果有多个模块设置在了同一个槽位上，则图 4 所示的槽位信息将反白显示。
如果不想设置槽位，在图 6 所示的提示屏出现后，按返回键将返回到原显示屏。但是，监控模块每隔十秒钟将弹出该提示屏，在无按键的情况下，提示屏 8 分钟后自动消失。如果设置正确，不再弹出提示信息。如果不希望提示屏出现，可以将“模块槽位设置”参数设置为“否”。
三、 艾默生监控模块M500D设置系统参数
M500D直流监控模块在参数设置屏中按上下键选取“系统参数”选项，按确认键后进入系统参数设置屏。如下图所示。
图7 系统参数设置屏
M500D直流屏监控模块设置基本参数
在系统参数设置屏中按上下键，将箭头移到“基本参数”设置项，按确认键确认后进入密码设置界面。输入正确密码后进入基本参数设置屏。输入不同级别的密码，允许设置的系统参数项不一样，下面分别进行介绍。
1．输入用户级密码
输入用户级密码（出厂值为 1）后，进入图8所示的设置屏。
图8 用户级参数设置屏
按上下键选取需要设置的参数项，按左右键选取参数值，按确认键确认。当通信方式为“MODEM”，需要设置回叫号码和回叫次数。
图9 设置回叫号码和回叫次数
回叫号码修改方法为：用左右键更改数字或进行左右移位，完成更改后按确认键确认。
2．输入工程师级密码
输入工程师级别密码（出厂值为 2），除上述所有屏外，按上下键还可选取如下设置屏。
图10 工程师级参数设置屏
如果系统重置设置为“是”，按确认键后，监控模块将出现如下所示提示信息。
图11 系统重置提示信息屏
按返回键将放弃重置工作。按确认键将执行重置工作，此时所有参数都将恢复到监控模块默认值。建议仅当监控模块无法正常设置，且通过断电、复位等方法仍无法使其正常工作时才执行系统重置工作。
3．输入管理员密码
输入管理员级别密码（出厂值为 640275），除了上述所有屏外，按上下键还可进行参数设置。
图12 密码修改屏
按确认键，出现如下显示屏。
图13 输入新密码屏
修改方法为：按上下键更改数字，按左右键将光标左右移位，完成更改后按确认键确认。在设置中，必须两次输入完全相同的数字，密码更改才能生效。
基本参数设置说明见表 3。

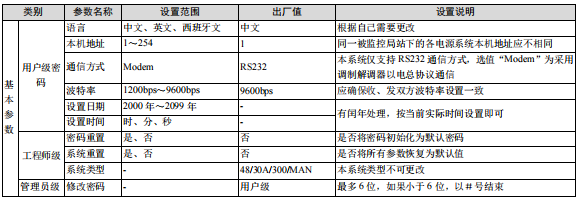

表3 基本参数设置表
设置高级参数
在系统参数设置屏中按上下键，将箭头移到“高级参数”设置项，按确认键确认后进入密码设置界面。输入正确密码后进入高级参数设置屏。如下所示。
图14 高级参数设置屏
如果希望直流电源系统在节能模式下运行，则“系统节能允许”参数设置成“是”，否则设置成“否”。“循环开关周期”参数值可根据实际情况进行设置。下面详细介绍系统节能运行工作原理。
1．工作原理
在节能模式下，监控模块控制部分整流模块进入关机状态，让开机的整流模块承担所有负载。每个开机的整流模块尽量工作在最佳效率点，提高整流模块利用率，节约能耗。进入关机状态的整流模块间隔一定时间后（即图 46所示的“循环开关周期”参数设置值），监控模块将对其开机，使其投入工作，而开机的整流模块则进入关机状态。两个状态循环进行，保证系统上整流模块投入工作的时间接近。如果系统电池电流和负载电流变化，监控模块将根据实际情况控制部分工作的整流模块关机，或者控制部分关机的整流模块开机工作。任何情况下，系统保证至少有 1 个整流模块开机工作。
2．前提条件
只有在系统配有电池，且负载电流无瞬间上下震荡的情况下才能让系统运行在节能模式下，即将“系统节能允许”设置成“是”。
3．优点
节能模式使整流模块工作在最佳效率点，因此能使系统省电。
平衡系统上整流模块工作时间，延长整流模块使用寿命。
在关机状态的整流模块能够避免交流冲击对整流模块的损坏，减少诸如雷击故障。
4．异常情况的处理
母排电压故障(直流过压或欠压)，所有的整流模块全部开机
有整流模块类告警（如通信中断），所有的整流模块全部开机
交流类告警（如停电告警），所有的整流模块全部开机
系统没有监控模块，或者整流模块和监控模块通信中断，所有整流模块自动全部开机
整流模块接到关机命令后，延时执行。接到开机命令后立即执行
高级参数设定说明见表 4。

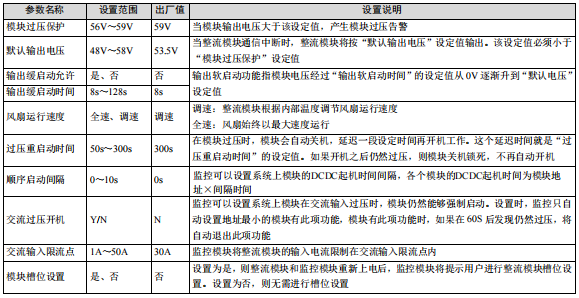

表4 高级参数设置表
