R48-2900 艾默生整流模块主要功能和特点
1．热插拔
R48-2900U整流模块采用无损伤热插拔技术，其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于 1 分钟。
2．数字化均流
整流模块采用先进的数字化均流技术，无需监控模块，模块间可以自动均流，均流不平衡度小于±3%。
3．输入限功率控制
R48-2900U艾默生通信电源整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。转换点在 176V（回差小于 3V）。当输入电压在 176Vac～290Vac 时，模块可以输出最大功率；当输入电压在 85Vac～176Vac 时，使其在低输入电压时既保证最大负载需求，又能保证模块的可靠工作，其输出功率与输入电压的关系如图 1 所示。

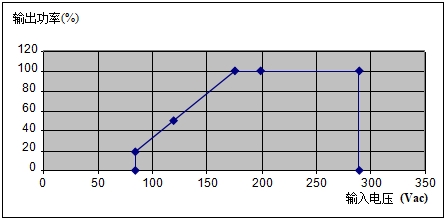

图 1 整流模块输出功率与输入电压关系示意图
176Vac 时，模块最大输出功率为 100%额定功率，即 2900W；
120Vac 时，模块最大输出功率为 50％额定功率，即 1450W；
85Vac 时，模块最大输出功率为 18.75％额定功率，即 544W。
4．输出负载特性
在输入电压 176Vac～290Vac 时，模块最大输出功率为 2900W。
当负载继续增大，输出电压将下降，输出电压在 48～58V 时，输出功率恒定，最大为 2900W，即输出电压为 58V 时，最大输出电流为 50A；输出电压为 48V时，最大输出电流为 60.5A。当输出电压低于 48V 时，模块采取恒流模式，输出电流为 60.5A。其输出电压与输出电流的关系如图 2 所示。

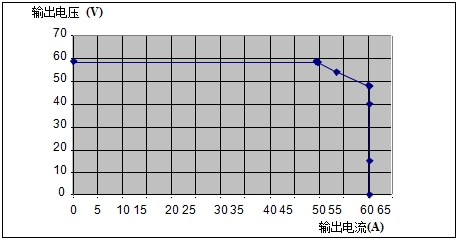

图 2 整流模块输出电压与输出电流关系示意图
5．温度限功率
55℃环境温度以下，模块可以满功率 2900W 输出；
65℃环境温度，模块最大输出功率为 2320W；
70℃环境温度，模块最大输出功率为 1450W；
75℃环境温度，模块最大输出功率为 0。

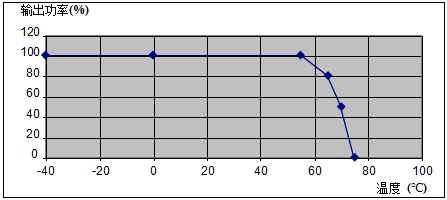

图 3 整流模块输出功率与温度关系示意图
6．输出限流点调节
通过外部监控模块，整流模块的限流点能连续调整，调整范围为 0A～60A，调整精度为±1.5A。
7．输出电压调节
通过外部监控模块，R48-2900U艾默生整流模块的输出电压能连续调整，调整范围为 42V～58V，调整精度为±0.1V。
8．风扇控制
正常工作时，风扇的转速随模块温度的升高而提高，直到满转；交流过/欠压时，风扇停止转动。
9．故障与保护
1）输入过/欠压保护
当输入电压小于 80Vac 或者大于 295Vac，保护指示灯（黄灯）亮，模块将停止工作、无输出。输入电压恢复到 95～285Vac 范围以内，整流模块自动恢复为正常工作。
保护事件发生时模块会上报监控模块。
2）输出过压保护
整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为58.5V～59V 之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为 56～59V，要求比输出电压高 0.5V 以上，出厂默认值为 59V。
软件过压保护模式可以通过监控模块选择：
A.一次过压锁死模式
当整流模块发生软件过压，整流模块关机并保持，需要人工干预方可恢复；
B.二次过压锁死模式
整流模块软件保护后，关机 5 秒钟内重新开机，如果在设定时间内（默认为5 分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。如果整流模块输出电流小于 5A 时，整流模块不关机。
人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。
过压故障发生时，模块上报故障信号给监控模块进行相应处理。
3）过温保护
在模块的进风口被堵住、环境温度过高或者风扇故障等原因导致模块内部温度超过 85℃时，模块的输出功率降至额定值的 50％；当模块内部温度达到90℃时，模块面板的保护指示灯（黄灯）亮，模块将停止工作、无输出。当异常条件清除，模块内部的温度恢复正常后，模块将自动恢复为工作，过温告警消失。
过温保护发生时，模块上报告警信号给监控模块进行相应处理
4）PFC 输出过/欠压保护
当模块内部母线电压超过过/欠压保护点时，模块将自动关机保护，模块无输出，并且模块面板的保护指示灯（黄灯）亮。PFC 输入过欠压保护发生时，模块上报告警信号给监控模块进行相应处理
5）风扇故障保护
当风扇发生故障时，模块将产生风扇故障告警，模块面板上的故障指示灯（红灯）闪烁，模块关机、无电压输出。故障消除后，可自动恢复为正常工作。故障事件发生时，模块上报告警信号给监控模块进行相应处理。
6）短路保护
整流模块采用恒流保护模式，在输出短路的情况下，模块输出电流保持恒定，电流≤65A，有效地保护自身和外部设备；当短路故障消失后，模块自动恢复工作。
7）输出电流不平衡
当多个整流模块在系统并联使用，均流误差大的模块能自动识别，并点亮模块面板上的保护指示灯（黄灯）；
如果模块输出电流发生严重不平衡时，均流误差大于 10A 且模块无输出的模块能自动识别，并点亮模块面板上的故障指示（红灯）。
故障消除后，可自动恢复为正常工作。
故障事件发生时，模块上报告警信号给监控模块进行相应处理。
8）后台通讯中断
模块发生通讯中断后，模块面板的保护指示灯（黄灯）闪烁。当模块通讯恢复后，模块面板的保护指示灯（黄灯）恢复正常。当模块通讯正常后，模块自动恢复工作。
为了保护蓄电池，当模块通讯故障后，模块的输出电压变化到 53.5V（根据实际需要，可以预先设置不同电压）。
整流模块有内置先进的数字化信号处理器 DSP，监测和控制整个模块的运行，并通过 CAN 总线与外部监控模块通讯。具体包括：
1）可以通过监控模块控制整流模块开/关机，设置模块输出电流缓起功能和过压保护复位模式。
2）可以通过监控模块调整整流模块的输出电压、过压点、电流步进时间、限流点。
3）向监控模块发送输入电压、输出电压、输出电流、限流点、温度、过压点；
4）向监控模块发送开/关机状态、输入保护、内部 PFC 过/欠压保护、过温保护、过压关断故障、风扇故障、温度限功率、输入限功率，电流不平衡。
