R48-2900 整流模块技术参数

1．环境条件：

工作温度：-5℃～55℃，55℃以上降额使用

贮存温度：-40℃～70℃

相对湿度：≤95%RH，无冷凝

海拔高度：≤2000m（2000m 以上需要降额使用）

冷却方式：强迫风冷

2．输入特性：

输入电压范围：85Vac～290Vac，单相三线制

额定输入电压：200Vac～250Vac

功率降额输入电压范围：85Vac～176VA

不工作承受最大静态电压：415Vac

额定输入电流：＜16A@2900W

最大输入电流：＜19A@2900W/176Vac

输入冲击电流：<30A

允许输入电网频率：45～65Hz

额定输入电网频率：50Hz/60Hz

3．输出特性：

输出直流电压范围：42V～58V

输出直流电流：0A～60.5A

稳压精度≤±0.5％

负载调整率 ≤±0.5％

电压调整率 ≤±0.1％

开机上冲幅度 ≤±1%

4．输出限流特性：

无级限流，限流点 0A～60.5A，可以通过监控单元调节，限流精度

≤±1.5A（42V～58V）

5．功率因数和 THD：

功率因数≥0.90 @25%～50%额定输出功率

功率因数≥0.98 @50%～100%额定输出功率

功率因数≥0.99 @100%额定输出功率

THD≤5% @50%～100%额定输出功率

6．效率

额定效率大于 91%。

7．均流

模块电流均流误差±1.5A 内。

8．温度系数（1/℃）：≤±0.01%

9．动态响应

当负载按 50%—25%—50%或 50%—75%—50%进行阶跃变化时，响应时间≤200s，超调量≤5%。

10．启动时间

通过监控模块可以选择开机模式：

1）正常开机模式

从交流上电到模块输出的时间延迟小于 5 妙

2）输出缓起

本功能由外部监控模块设置为是否有效，启动时间可以通过监控模块设置，可设范围 8s～124s，精度≤±10%。

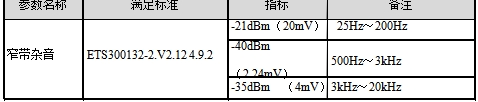

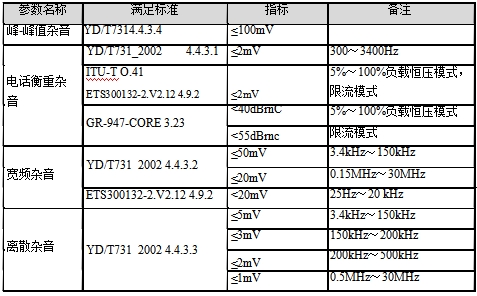

11．杂音指标

12．保持时间：>10ms （输出从 54V 降到 42V）

13．音响噪音（离开 0.6m 处）：≤50dB（A）@环境温度 25℃

14．浪涌保护

满足 IEEE C62.41-1991 B3 等级，6kV/3kA（1.2/50s 冲击电压和 8/20s 冲击电流混合波）。

15．绝缘电阻与绝缘强度（环境温度 25±5℃，相对湿度小于 95%）：

1）绝缘电阻

直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥20MΩ （试验电压 500Vdc）

2）绝缘强度

交流输入端子对壳体 2121V 直流电压 1 分钟，无击穿，无飞弧现象，稳态漏电流小于 1mA。

交流输入端子对直流输出端子 4242V 直流电压 1 分钟，无击穿，无飞弧现象，稳态漏电流小于 1mA。

直流输出端子对壳体 707V 直流电压 1 分钟，无击穿，无飞弧现象， 稳态漏电流小于 1mA。

16．散热方式

风扇采用无级温控调速，随温度升高而加快。

17．保护特性

1）过流保护

输入过流保护（采用保险丝）；

输出过流保护（采用保险丝）；

短路保护

2）过欠压保护：

输入欠压保护点：80±3V，回差>15Vac

输入过压保护点：295V±5V，回差>10vac

输出过压硬件保护点：58.5～60V

输出过压软件保护点：56V～59V（通过监控模块可调）

3）其它保护

模块过温保护：85℃，限 50％输出功率，温度回差 10℃；90℃，模块关机，温度回差 10℃

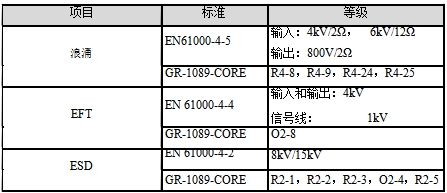

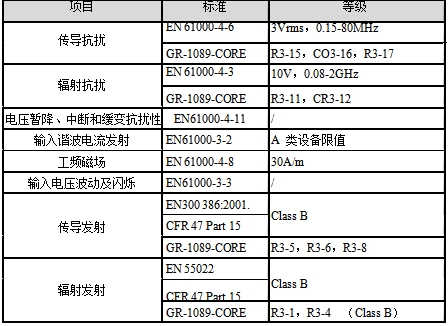

18．安规及 EMC 的标准等级

符合 UL/EN/IEC 60950-2000，NEBS 等安全标准，满足 UL、CE、NEBS 等安规要求。EMC 满足如下标准等级：

19．模块外型尺寸：132.3mm（高）×85.3mm（宽）×287mm（深）

20．重量：≤3.5kg

21．可靠性预计指标：≥390kh
