一、  艾默生R48-2900 通信电源整流模块的安装

R48-2900整流模块安装方法：

电源模块通过定位销固定在机柜的安装槽上。

电源模块的定位销和拉手连在一起。将拉手推进模块面板里面，定位销从模块的底盖凸出；点按一下拉手松开，拉手将自动弹出，定位销将凹进模块底盖。如图 1 所示：

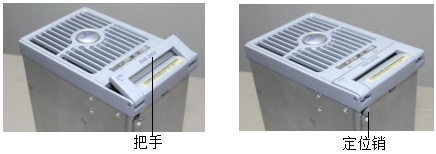

图 1 整流模块的把手、定位销位置示意图

艾默生R48-2900电源模块在机柜上的安装步骤：

1．确保拉手合上前面板后将电源模块沿着机柜的安装槽导轨推入机柜里面，至定位销挡住、模块不能再推进为止；

设置定位销的阻碍是为了延长软启动时间，避免快速启动对模块造成损害。

2．点按一下拉手松开；

拉手将自动弹出，定位销将凹进模块里面。

3．继续将模块推进到机柜最里面，确保输入、输出插座连接良好；

4．将拉手推进前面板。

这时，电源模块通过底盖凸出定位销卡入安装槽的底板，以用于确保前后方向的固定。

二、  艾默生R48-2900 通信电源整流模块故障现象及故障处理

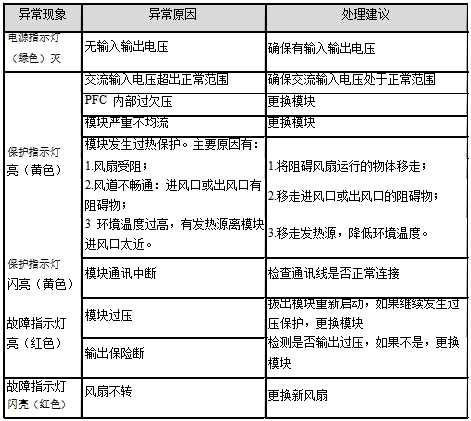

艾默生R48-2900整流模块常见故障表现有：电源指示灯（绿色）灭、保护指示灯（黄色）亮、保护指示灯（黄色）闪亮，故障指示灯（红色）亮，故障指示灯（红色）闪亮。

三、艾默生R48-2900 通信电源整流模块间均流不良

当多个模块并联使用中出现均流不良，均流电流误差＞±1.5A，检查模块通讯是否正常，如果通讯不正常，继续检查通讯线连接是否正常，如果通讯正常而且不均流，更换不均流模块。

四、艾默生R48-2900 通信电源整流风扇的更换

当风扇因故障不转时，需更换新的风扇。

风扇和面板的拆卸方法如下：

1． 用十字起子将固定前面板的 3 个螺钉从固定孔里拆下，将前面板拔出；

2． 拔下风扇的电源线，拿走风扇；

3． 更换风扇；

4． 将风扇的电源线插入风扇电源插座，将风扇吹风的方向对准机箱内部标签方向，装入风扇，装上前面板并用 3 个螺钉将前面板固定。

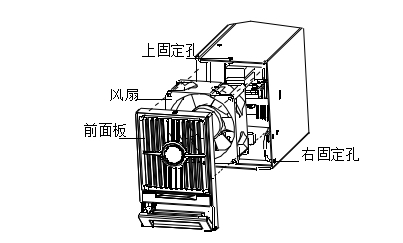

图 2 R48-2900U整流模块的风扇拆卸及组装示意图
