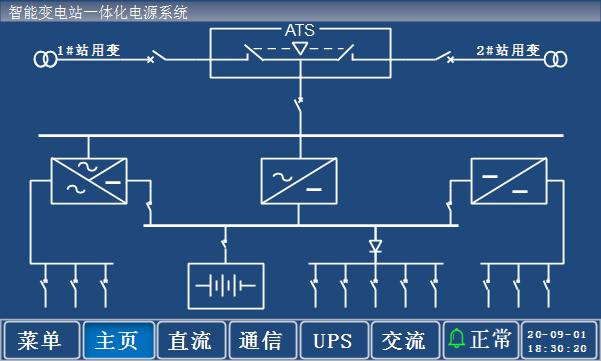

一体化电源系统操作采用图形化结构，操作简单、清晰、方便。

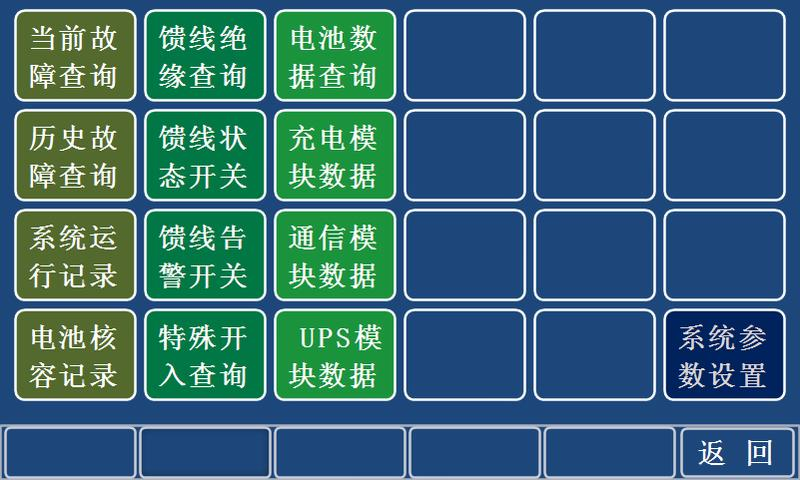

点击“菜单”，进入菜单界面。

THJK070G-ZK参数设置

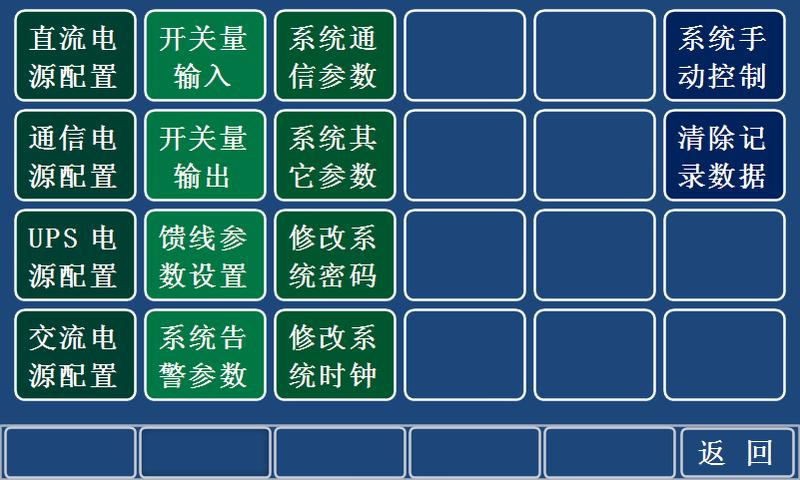

参数设置界面显示如下。点击图标，进入相应的设置界面。

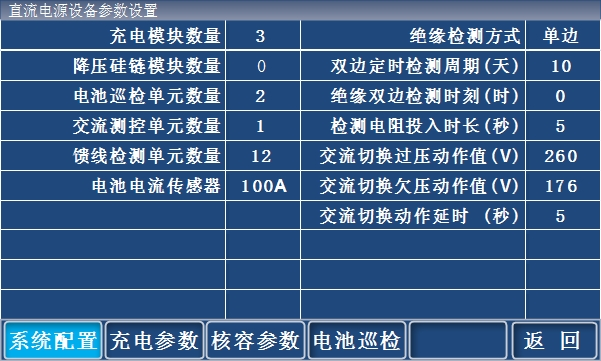

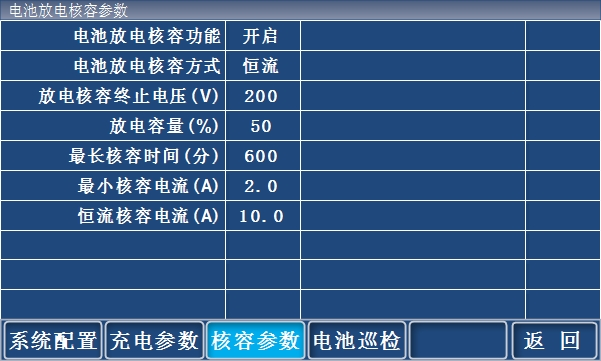

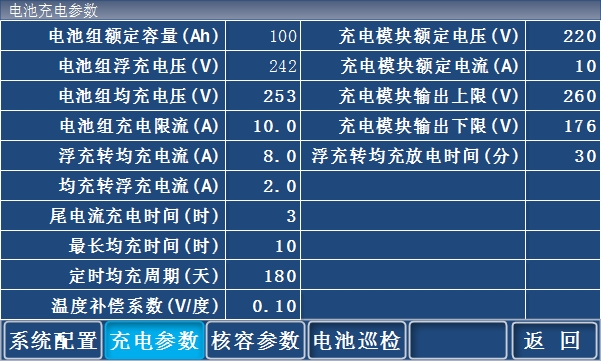

1、  直流电源配置

2、  通信电源配置

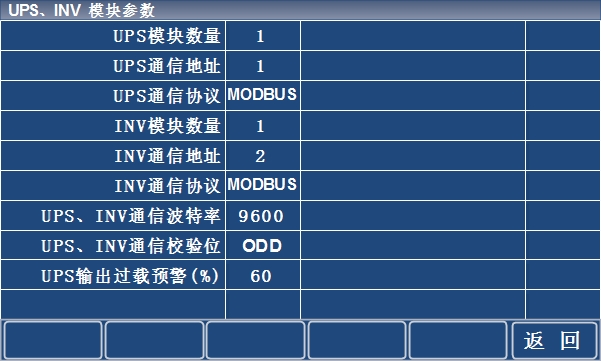

3、  UPS电源配置

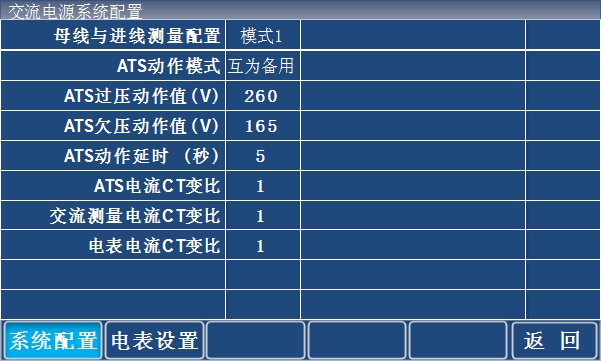

4、  交流电源配置

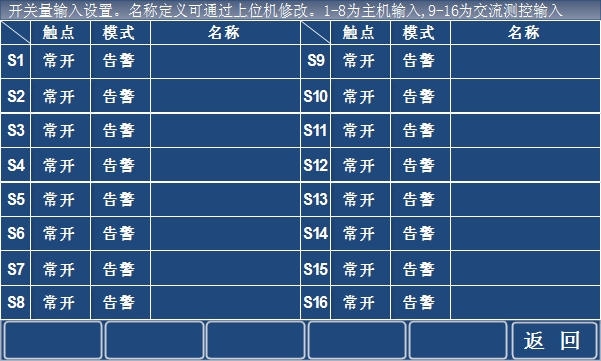

5 、开关量输入

可选择定义名称。

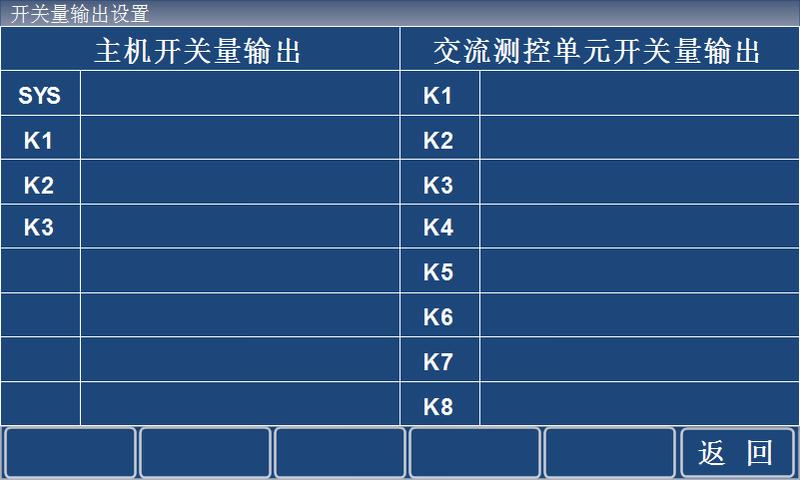

6、  开关量输出配置

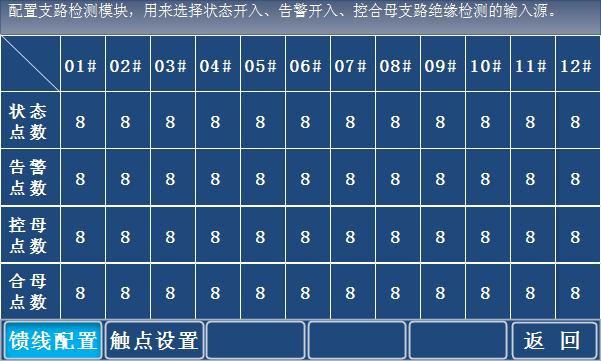

7 、馈线参数配置

01#-12#状态点数总合最大256；01#-12#告警点数总合最大256；01#-12#控母+合母点数总合最大256。
每个支路监测模块状态点数+告警点数+控母+合母点数总合最大64。
