EMU01MC直流屏监控模块使用环境

工作温度：－10℃～65℃
储存温度：－25℃～55℃
相对湿度：≤95％（40±2℃）
供电电压输入范围：80～320Vdc，额定输入 110Vdc、220Vdc

EMU01MC监控模块背面接口定义

接线端子位于 EMU01MC 背面。端子排列如图 1 所示，端子接线说明见表 1。

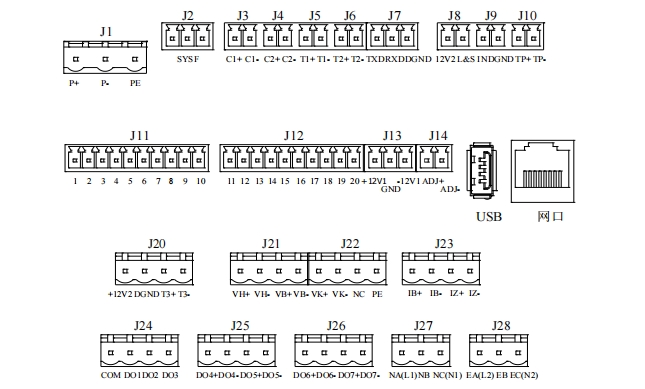

图1 EMU01MC 接线端子图

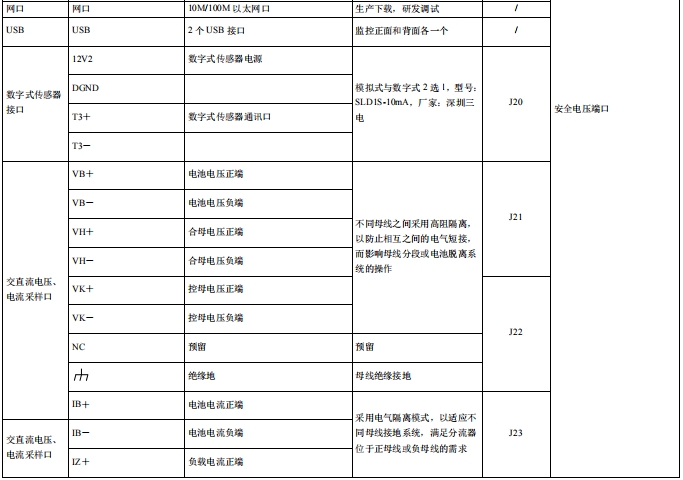

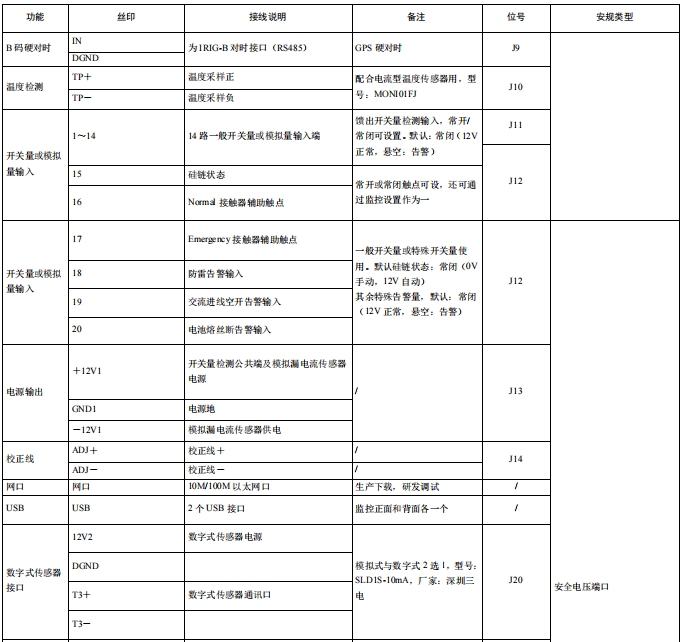

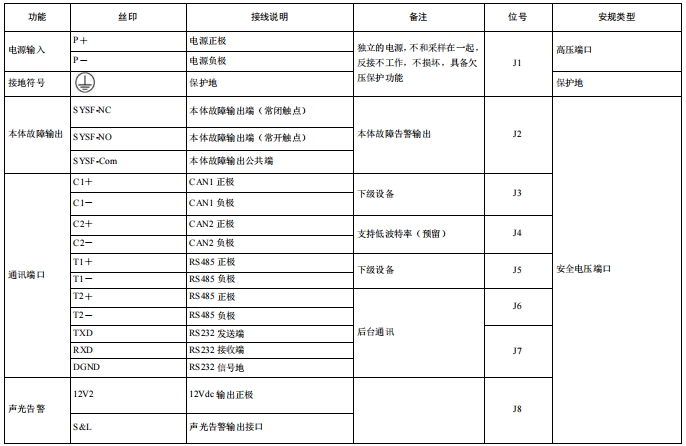

表1-6 背面端子接线说明
