一、 声光告警信号输出连接

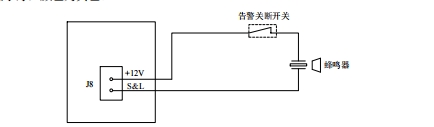

监控模块提供声光告警输出接口，接线方式如图 1所示。电源系统有故障时指示灯点亮，蜂鸣器鸣叫。系统所有故障消除后指示灯熄灭，蜂鸣器停止鸣叫。声光告警输出为 12V，输出电流小于 80mA，推荐使用 12V 压电陶瓷蜂鸣器和发光二极管型的告警指示灯，颜色为黄色。


图1 EMU01MC 监控模块声光告警连接

二、 GPS 硬对时

EMU01MC 监控模块可接入 IRIG-B 码信号(RS485)实现 GPS 硬对时，如果对时成功，则会隔一小时再对时一次；如果没有成功，则会不停地监测 IN 和 DGND 接口是否有正确的时钟信号。

图2  硬对时和红外报警装置连接

三、 主信息界面

监控模块上电后，首先进行内部初始化，接着会出现语言选择界面（中文和英文），出厂时选的是中文，若 5s 内未点击语言切换按钮，则默认更改前设置的语言进入，初始化完成后，显示系统信息屏的 Home 界面。界面完全启动后，可以通过系统配置——输入维护级密码——直流屏参数设置——系统参数设置——系统参数配置中进行语言切换，切换后界面会自动更新显示语言。

四、 如何查看实时数据

在主信息界面上单击相应设备的图标即可进入相应设备的菜单。在菜单内会显示设备实时信息，如电池数据、整流模块数据等。主信息界面的显示内容会随着系统设置的变化而变化，如果系统设置交流屏的 EAU01 个数为 0 个，则主界面就不会显示交流屏图标。

进入相应设备菜单后，如果设备信息较多无法在一个页面显示，页面会自动分成多页显示，可以通过页面右侧的滚动条操作，通过滚动页面显示其余设备信息。

在主信息界面上，如果某类设备检测到有告警，就会在该设备图标上放置一个红色告警灯，指示该类设备有告警，具体告警信息可在告警菜单中查询。

主信息界面上的设备图标是示意图，与设备的实际个数无关，如整流模块图标，并非表示系统中配置 5 个整流模块。

五、 如何查看告警数据

在主信息界面上单击“告警信息”即可进入系统告警信息界面。告警信息界面显示了直流系统的所有当前告警信息、历史告警信息、电池历史记录信息以及告警开关设置页面和告警输出干接点设置页面，也可在此页面清除历史告警记录和电池历史记录。

告警等级可以设置为 3 个级别，分别为：严重告警、一般告警、不告警。当设置为严重告警的事件发生时，监控模块面板会点亮红色告警指示灯，同时驱动外部声光告警；设置为一般告警的事件发生时，监控模块面板会点亮黄色告警指示灯，一般告警和严重告警都会驱动外部声光告警；设置为不告警时，监控模块不会点亮面板告警指示灯，也不会驱动外部声光告警；无论设置为何种告警，在发生告警时监控的后台都可以看到该告警。

六、 本地硬件校验

在帮助信息界面有一个“本地硬件校验”界面该界面可以控制监控模块的输出告警和输出干接点，可以用于在运行过程中检验各个告警通路是否正常。该操作只有在该界面有效，离开该界面后上述各个输出节点由程序自动控制，另外如果在 2 分钟内未进行操作，系统会自动离开该界面返回主菜单。

所有的系统运行参数都需要输入密码才能够进行更改，密码有一定的有效期，第一次输入密码后 5 分钟内再次进入设置菜单不需要再输入密码。密码分为用户级密码和维护级密码。输入维护级密码进入维护级菜单，维护级菜单进行如系统设备个数，通信协议类型等参数设置，一般在系统调试出厂后不需要再设置；输入用户级密码进入用户级菜单，用户级菜单一般进行如告警门限、电池管理等参数设置，这些参数虽然在出厂调试过程中已经设置，但在运行现场可能会根据实际需求进行微调。

七、 触摸屏校正

在维护级参数设置菜单里有一个“触摸屏校正”界面，可对监控的触摸屏进行校正。点击进入校正界面后用尖锐物体点击屏幕上的光标，即可实现触摸屏的重新校正。
